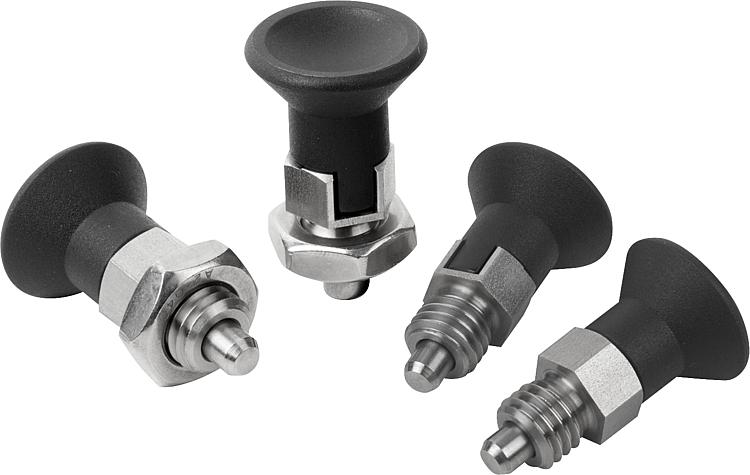

K0748플라스틱 버섯형 그립이 있는 짧은 버전의 ECO 스틸 혹은 스테인레스 인덱스 플런저 |
뒤로 |
|
|
설명재질:스틸 버전:
잠금 핀 경화처리 되지 않음.
스틸 나사 슬리브.
잠금 핀 1.4305.
스테인레스 스틸 버전:
잠금 핀 경화처리 되지 않음.
나사 슬리브 1.4305.
잠금 핀 1.4305.
버섯형 그립 열가소성 수지 검회색. 표면 마무리:스틸 버전
잠금 핀, 경화되지 않음.
나사 슬리브, 청색 피막처리
잠금 핀, 블랭크.
스테인레스 스틸 버전:
경화 처리되지 않은 잠금 핀.
스틸 부품, 블랭크.정보:인덱스 플런저는 측면 힘으로 인해 잠금 위치가 변하게 되는 것을 방지하기 위해 사용됩니다. 먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다. 표준 나사산과 비연삭 및 비경화 잠금핀이 있는 인덱스 플런저는 기존 인덱스 플런저를 저렴한 비용으로 대체할 수 있는 제품입니다. 그러나 많은 사용 분야에서 이 정도의 정밀도면 충분합니다. 또한 낮은 제조 공차로 인해 이 제품은 인덱스 플런저를 상대편 보어홈에 정렬할 때 발생할 있는 조정 불량에 대한 내성을 가집니다.
장착 시 지정된 최대 조임 토크를 준수하십시오.

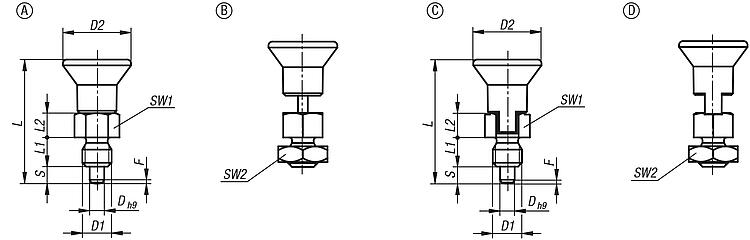

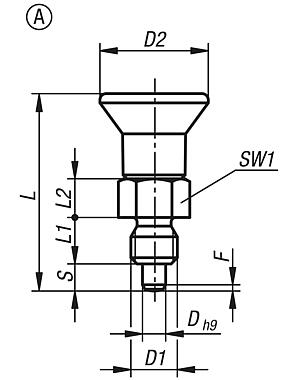

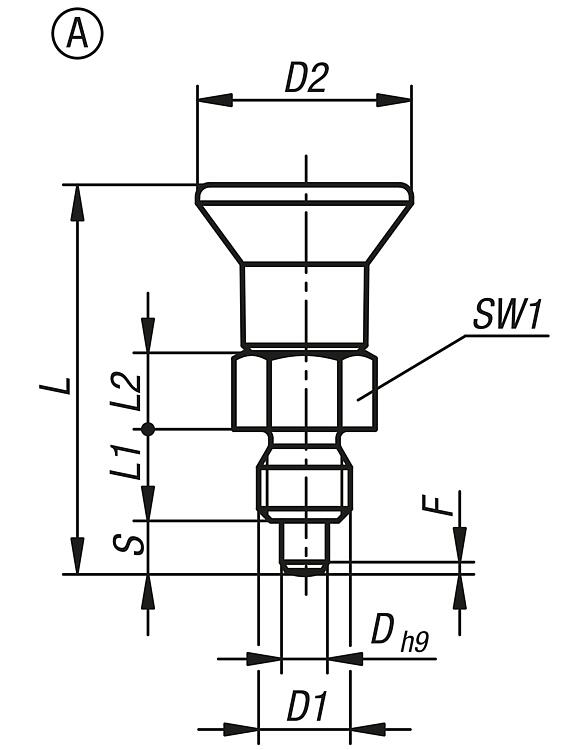

요청 시:특수 설계 버전.도면 설명:타입 A: 잠금 슬롯 없음, 잠금 너트 없음

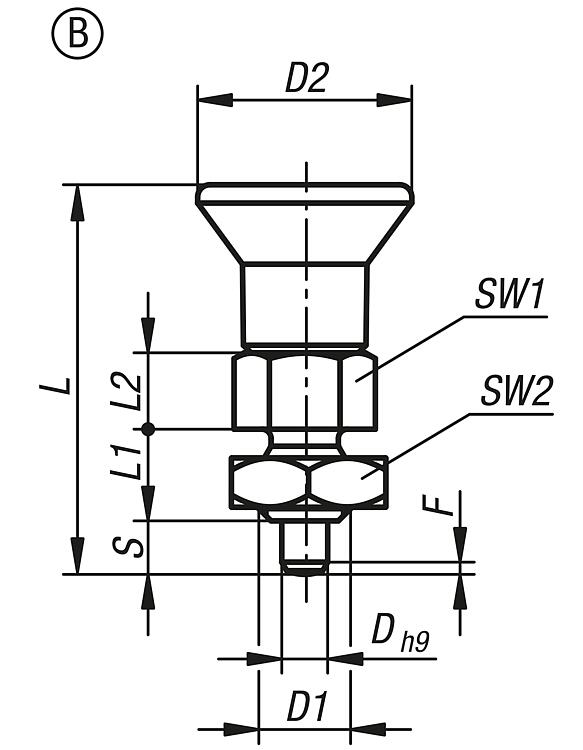

타입 B: 잠금 슬롯 없음, 잠금 너트 있음

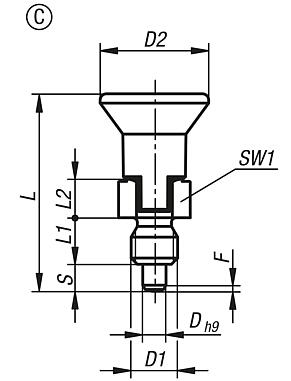

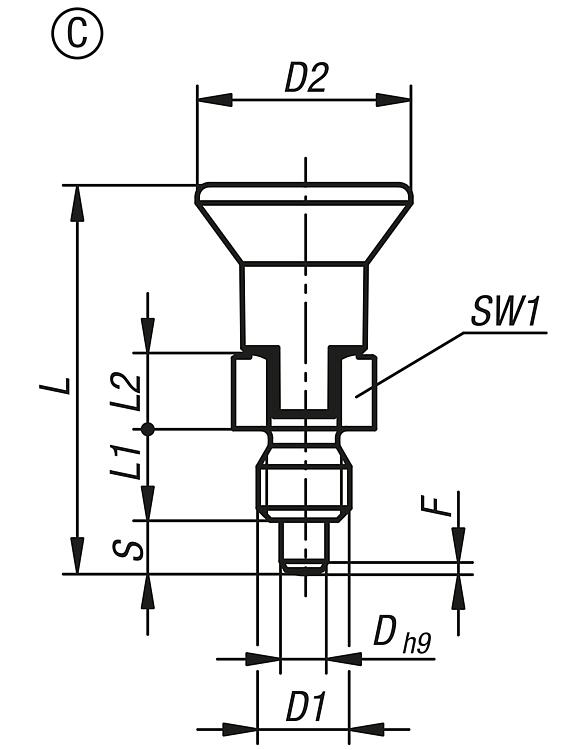

타입 C: 잠금 슬롯 있음, 잠금 너트 없음

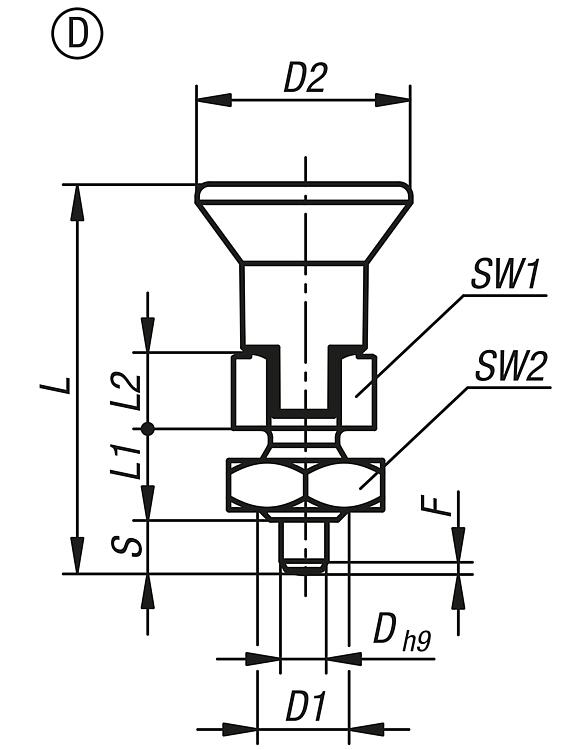

타입 D: 잠금 슬롯 있음, 잠금 너트 있음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
플라스틱 버섯형 그립이 있는 짧은 버전의 ECO 스틸 혹은 스테인레스 인덱스 플런저, 잠금 슬롯 없음, 카운터 너트 없음 |
자세한 정보 |
| 주문 번호 | 타입 | 본체 재질 | D | D1 | D2 | L | L1 | L2 | 스트로크
S | SW1 | F x 30° | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0748.01004060 | A | 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 |  | | 요청 시 | | | K0748.01004061 | A | 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.01004080 | A | 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.01004081 | A | 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.01105080 | A | 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.01105081 | A | 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.01105100 | A | 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.01105101 | A | 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.01206100 | A | 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.01206101 | A | 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.01206120 | A | 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.01206121 | A | 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.01308120 | A | 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.01308121 | A | 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.01308160 | A | 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.01308161 | A | 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.01903060 | A | 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.01903061 | A | 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.11004060 | A | 스테인레스 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.11004061 | A | 스테인레스 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.11004080 | A | 스테인레스 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.11004081 | A | 스테인레스 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.11105080 | A | 스테인레스 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.11105081 | A | 스테인레스 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.11105100 | A | 스테인레스 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.11105101 | A | 스테인레스 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.11206100 | A | 스테인레스 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.11206101 | A | 스테인레스 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.11206120 | A | 스테인레스 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.11206121 | A | 스테인레스 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.11308120 | A | 스테인레스 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.11308121 | A | 스테인레스 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.11308160 | A | 스테인레스 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.11308161 | A | 스테인레스 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.11903060 | A | 스테인레스 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.11903061 | A | 스테인레스 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | |
|
플라스틱 버섯형 그립과 카운터 너트가 있는 짧은 버전의 ECO 스틸 혹은 스테인레스 인덱스 플런저 |
자세한 정보 |
| 주문 번호 | 타입 | 본체 재질 | D | D1 | D2 | L | L1 | L2 | 스트로크
S | SW1 | SW2 | F x 30° | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0748.02004060 | B | 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.02004061 | B | 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.02004080 | B | 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.02004081 | B | 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.02105080 | B | 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.02105081 | B | 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.02105100 | B | 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.02105101 | B | 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.02206100 | B | 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.02206101 | B | 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.02206120 | B | 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.02206121 | B | 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.02308120 | B | 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.02308121 | B | 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.02308160 | B | 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.02308161 | B | 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.02903060 | B | 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.02903061 | B | 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.12004060 | B | 스테인레스 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.12004061 | B | 스테인레스 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.12004080 | B | 스테인레스 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.12004081 | B | 스테인레스 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.12105080 | B | 스테인레스 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.12105081 | B | 스테인레스 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.12105100 | B | 스테인레스 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.12105101 | B | 스테인레스 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.12206100 | B | 스테인레스 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.12206101 | B | 스테인레스 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.12206120 | B | 스테인레스 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.12206121 | B | 스테인레스 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.12308120 | B | 스테인레스 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.12308121 | B | 스테인레스 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.12308160 | B | 스테인레스 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.12308161 | B | 스테인레스 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.12903060 | B | 스테인레스 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.12903061 | B | 스테인레스 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | |
|
플라스틱 버섯형 그립과 잠금 너트가 있는 짧은 버전의 ECO 스틸 혹은 스테인레스 인덱스 플런저 |
자세한 정보 |
| 주문 번호 | 타입 | 본체 재질 | D | D1 | D2 | L | L1 | L2 | 스트로크
S | SW1 | F x 30° | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0748.03004060 | C | 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.03004061 | C | 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.03004080 | C | 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.03004081 | C | 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.03105080 | C | 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.03105081 | C | 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.03105100 | C | 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.03105101 | C | 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.03206100 | C | 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.03206101 | C | 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.03206120 | C | 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.03206121 | C | 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.03308120 | C | 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.03308121 | C | 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.03308160 | C | 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.03308161 | C | 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.03903060 | C | 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.03903061 | C | 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.13004060 | C | 스테인레스 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.13004061 | C | 스테인레스 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.13004080 | C | 스테인레스 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.13004081 | C | 스테인레스 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.13105080 | C | 스테인레스 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.13105081 | C | 스테인레스 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.13105100 | C | 스테인레스 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.13105101 | C | 스테인레스 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.13206100 | C | 스테인레스 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.13206101 | C | 스테인레스 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.13206120 | C | 스테인레스 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.13206121 | C | 스테인레스 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.13308120 | C | 스테인레스 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.13308121 | C | 스테인레스 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.13308160 | C | 스테인레스 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.13308161 | C | 스테인레스 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.13903060 | C | 스테인레스 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.13903061 | C | 스테인레스 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | |
|
플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 짧은 버전의 ECO 스틸 혹은 스테인레스 인덱스 플런저 |
자세한 정보 |
| 주문 번호 | 타입 | 본체 재질 | D | D1 | D2 | L | L1 | L2 | 스트로크
S | SW1 | SW2 | F x 30° | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0748.04004060 | D | 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.04004061 | D | 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.04004080 | D | 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.04004081 | D | 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.04105080 | D | 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.04105081 | D | 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.04105100 | D | 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.04105101 | D | 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.04206100 | D | 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.04206101 | D | 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.04206120 | D | 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.04206121 | D | 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.04308120 | D | 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.04308121 | D | 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.04308160 | D | 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.04308161 | D | 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.04903060 | D | 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.04903061 | D | 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.14004060 | D | 스테인레스 스틸 | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.14004061 | D | 스테인레스 스틸 | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.14004080 | D | 스테인레스 스틸 | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.14004081 | D | 스테인레스 스틸 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 요청 시 | | | K0748.14105080 | D | 스테인레스 스틸 | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.14105081 | D | 스테인레스 스틸 | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.14105100 | D | 스테인레스 스틸 | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.14105101 | D | 스테인레스 스틸 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0748.14206100 | D | 스테인레스 스틸 | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.14206101 | D | 스테인레스 스틸 | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.14206120 | D | 스테인레스 스틸 | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.14206121 | D | 스테인레스 스틸 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 요청 시 | | | K0748.14308120 | D | 스테인레스 스틸 | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.14308121 | D | 스테인레스 스틸 | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.14308160 | D | 스테인레스 스틸 | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.14308161 | D | 스테인레스 스틸 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 요청 시 | | | K0748.14903060 | D | 스테인레스 스틸 | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | | | K0748.14903061 | D | 스테인레스 스틸 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
