Hygienic USIT® 나사 및 밀봉 시스템의 EHEDG-신규 인증 |
뒤로 |
|
|
Hygienic USIT® 나사 체결 및 실링 시스템의 EHEDG 재인증 재인증 과정에서 협업 파트너인 KIPP 및 Freudenberg Sealing Technologies는 새로운 나사 체결 및 실링 시스템 Hygienic USIT®를 최적화하였습니다. Hygenic DESIGN의 스테인리스 스틸 솔루션은 특히 위생에 민감한 분야에 맞게 개발되었습니다.
위생적인 스테인리스 스틸 소재의 나사 체결 및 실링 시스템의 혁신 사항 요약:
- 더 나은 센터링을 위해 실링 디스크의 내부 지름을 약간 줄였습니다. 이로 인해 나사축이 조정되었습니다.
- 샤프트 길이의 정렬이 변경되었고, 시각적인 동일화를 위해 스크류 헤드에 있는 캡 너트의 조정이 이루어졌습니다.
- 수정된 스테인리스 스틸 부품은 EL Class I AUX에 따라 인증되었습니다.
|

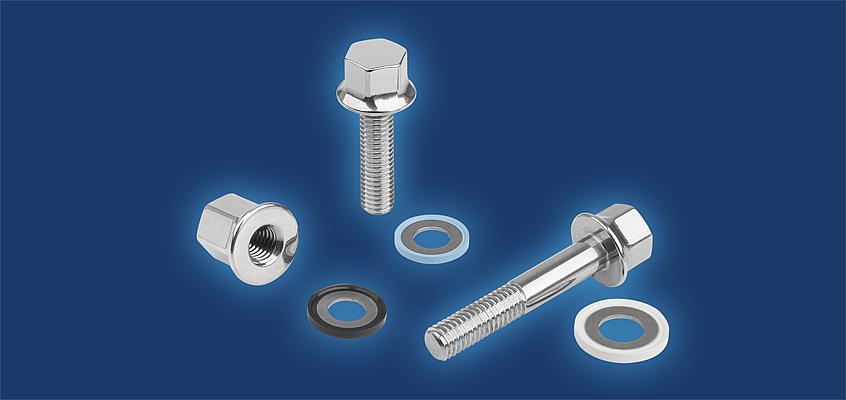

Freudenberg사의 Hygenic USIT® 실링은 나사 체결 및 실링 시스템의 시작점입니다. KIPP은 실링 디스크에 맞는 적절한 NOVOnox hygienic 육각 나사 및 캡 너트를 개발하였습니다. 본 스테인리스 스틸 제품 조합은 위생에 민감한 분야의 모든 조건을 충족하는 나사 체결 및 밀봉 시스템입니다. 제품을 개별적으로 구매할 수도 있으나, EHEDG-인증은 시스템 유닛에만 적용됩니다.
|
|
|
|
|
유럽 식품 위생 규격 기관 (European Hygienic Engineering & Design Group, EHEDG)은 1989년 설립되었습니다. 기관은 장비 제조, 식품 생산, 식품 산업 공급 업체, 연구소 및 대학, 보건 당국 및 정부 조직에서 일하는 개인으로 구성되어 있습니다.
|
| EHEDG 목표는 식품 생산의 모든 분야에서 위생 기술과 디지인 측면에서 지속적인 개선이 이루어지는 것 입니다. |
HEINRICH KIPP WERK는 이러한 EHEDG 요구를 구현하는 회원으로서 그 역할을 다하고 있습니다. 실질적인 Hygienic Design 기준에 대한 지침은 법률과 일치시켜 EHEDG에서 회원들에게 전달되고 있습니다.
|
|
|
|
이 표에서는 두 사양에 대한 치수와 제품 번호를 확인하실 수 있습니다.
|
|
실링 와셔 및 평면 와셔 :
|
나사
|
탄성 종합체
|
이전 품번
|
신품 번호
|
|
M04
|
75 EPDM 295 (검정)
|
K1326.031
|
K1491.041
|
|
70 EPDM 253815 (흰색)
|
K1326.032
|
K1491.042
|
|
75 FLUOROPRENE®
XP 45 (청색)
|
K1326.034
|
K1491.044
|
|
M05
|
75 EPDM 295 (검정)
|
K1326.051
|
K1491.051
|
|
70 EPDM 253815 (흰색)
|
K1326.052
|
K1491.052
|
|
75 FLUOROPRENE®
XP 45 (청색)
|
K1326.054
|
K1491.054
|
|
M06
|
75 EPDM 295 (검정)
|
K1326.061
|
K1491.061
|
|
70 EPDM 253815 (흰색)
|
K1326.062
|
K1491.062
|
|
75 FLUOROPRENE®
XP 45 (청색)
|
K1326.064
|
K1491.064
|
|
M08
|
75 EPDM 295 (검정)
|
K1326.081
|
K1491.081
|
|
70 EPDM 253815 (흰색)
|
K1326.082
|
K1491.082
|
|
75 FLUOROPRENE®
XP 45 (청색)
|
K1326.084
|
K1491.084
|
|
M10
|
75 EPDM 295 (검정)
|
K1326.101
|
K1491.101
|
|
70 EPDM 253815 (흰색)
|
K1326.102
|
K1491.102
|
|
75 FLUOROPRENE®
XP 45 (청색)
|
K1326.104
|
K1491.104
|
|
M12
|
75 EPDM 295 (검정)
|
K1326.121
|
K1491.121
|
|
70 EPDM 253815 (흰색)
|
K1326.122
|
K1491.122
|
|
75 FLUOROPRENE®
XP 45 (청색)
|
K1326.124
|
K1491.124
|
|
M16
|
75 EPDM 295 (검정)
|
K1326.161
|
K1491.161
|
|
70 EPDM 253815 (흰색)
|
K1326.162
|
K1491.162
|
|
75 FLUOROPRENE®
XP 45 (청색)
|
K1326.164
|
K1491.164
|
|
|
|

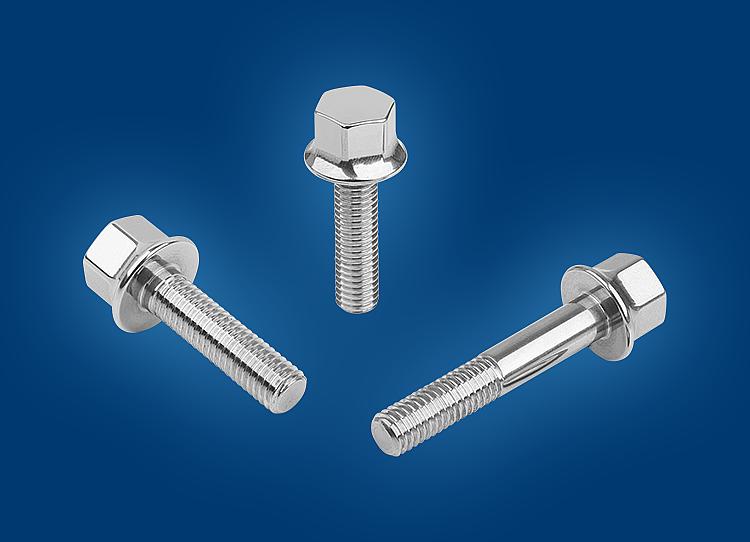

육각 나사:
|
나사 직경
|
공칭 길이
|
나사 길이
|
이전 품번
|
신품 번호
|
|
M04
|
8
|
8
|
K1327.04X8
|
K1492.04X8
|
|
M04
|
10
|
10
|
-
|
K1492.04X10
|
|
M04
|
12
|
12
|
K1327.04X12
|
K1492.04X12
|
|
M04
|
16
|
16
|
K1327.04X16
|
K1492.04X16
|
|
M04
|
20
|
20
|
K1327.04X20
|
K1492.04X20
|
|
M04
|
25
|
14
|
K1327.04X25
|
K1492.04X25
|
|
M04
|
30
|
14
|
-
|
K1492.04X30
|
|
M04
|
35
|
14
|
-
|
K1492.04X35
|
|
M04
|
40
|
14
|
-
|
K1492.04X40
|
|
M05
|
10
|
10
|
K1327.05X10
|
K1492.05X10
|
|
M05
|
12
|
12
|
-
|
K1492.05X12
|
|
M05
|
16
|
16
|
-
|
K1492.05X16
|
|
M05
|
20
|
20
|
K1327.05X20
|
K1492.05X20
|
|
M05
|
25
|
16
|
K1327.05X25
|
K1492.05X25
|
|
M05
|
30
|
16
|
K1327.05X30
|
K1492.05X30
|
|
M05
|
35
|
16
|
K1327.05X35
|
K1492.05X35
|
|
M05
|
40
|
16
|
K1327.05X40
|
K1492.05X40
|
|
M05
|
45
|
16
|
-
|
K1492.05X45
|
|
M05
|
50
|
16
|
-
|
K1492.05X50
|
|
M06
|
12
|
12
|
K1327.06X12
|
K1492.06X12
|
|
M06
|
16
|
16
|
-
|
K1492.06X16
|
|
M06
|
20
|
20
|
K1327.06X20
|
K1492.06X20
|
|
M06
|
25
|
25
|
K1327.06X25
|
K1492.06X25
|
|
M06
|
30
|
18
|
K1327.06X30
|
K1492.06X30
|
|
M06
|
35
|
18
|
K1327.06X35
|
K1492.06X35
|
|
M06
|
40
|
18
|
K1327.06X40
|
K1492.06X40
|
|
M06
|
45
|
18
|
K1327.06X45
|
K1492.06X45
|
|
M06
|
50
|
18
|
K1327.06X50
|
K1492.06X50
|
|
M06
|
60
|
18
|
-
|
K1492.06X60
|
|
M08
|
16
|
16
|
-
|
K1492.08X16
|
|
M08
|
20
|
20
|
K1327.08X20
|
K1492.08X20
|
|
M08
|
25
|
25
|
K1327.08X25
|
K1492.08X25
|
|
M08
|
30
|
30
|
K1327.08X30
|
K1492.08X30
|
|
M08
|
35
|
35
|
K1327.08X35
|
K1492.08X35
|
|
M08
|
40
|
22
|
K1327.08X40
|
K1492.08X40
|
|
M08
|
45
|
22
|
K1327.08X45
|
K1492.08X45
|
|
M08
|
50
|
22
|
K1327.08X50
|
K1492.08X50
|
|
M08
|
60
|
22
|
K1327.08X60
|
K1492.08X60
|
|
M08
|
70
|
22
|
K1327.08X70
|
K1492.08X70
|
|
M08
|
80
|
22
|
-
|
K1492.08X80
|
|
M10
|
20
|
20
|
K1327.10X20
|
K1492.10X20
|
|
M10
|
25
|
25
|
K1327.10X25
|
K1492.10X25
|
|
M10
|
30
|
30
|
K1327.10X30
|
K1492.10X30
|
|
M10
|
35
|
35
|
K1327.10X35
|
K1492.10X35
|
|
M10
|
40
|
40
|
K1327.10X40
|
K1492.10X40
|
|
M10
|
45
|
26
|
K1327.10X45
|
K1492.10X45
|
|
M10
|
50
|
26
|
K1327.10X50
|
K1492.10X50
|
|
M10
|
60
|
26
|
K1327.10X60
|
K1492.10X60
|
|
M10
|
70
|
26
|
K1327.10X70
|
K1492.10X70
|
|
M10
|
80
|
26
|
K1327.10X80
|
K1492.10X80
|
|
M12
|
25
|
25
|
K1327.12X25
|
K1492.12X25
|
|
M12
|
30
|
30
|
K1327.12X30
|
K1492.12X30
|
|
M12
|
35
|
35
|
K1327.12X35
|
K1492.12X35
|
|
M12
|
40
|
40
|
K1327.12X40
|
K1492.12X40
|
|
M12
|
45
|
45
|
K1327.12X45
|
K1492.12X45
|
|
M12
|
50
|
30
|
K1327.12X50
|
K1492.12X50
|
|
M12
|
60
|
30
|
K1327.12X60
|
K1492.12X60
|
|
M12
|
70
|
30
|
K1327.12X70
|
K1492.12X70
|
|
M12
|
80
|
30
|
K1327.12X80
|
K1492.12X80
|
|
M16
|
30
|
30
|
K1327.16X30
|
K1492.16X30
|
|
M16
|
35
|
35
|
K1327.16X35
|
K1492.16X35
|
|
M16
|
40
|
40
|
K1327.16X40
|
K1492.16X40
|
|
M16
|
45
|
45
|
K1327.16X45
|
K1492.16X45
|
|
M16
|
50
|
50
|
K1327.16X50
|
K1492.16X50
|
|
M16
|
60
|
60
|
K1327.16X60
|
K1492.16X60
|
|
M16
|
70
|
38
|
K1327.16X70
|
K1492.16X70
|
|
M16
|
80
|
38
|
K1327.16X80
|
K1492.16X80
|
|
|
|

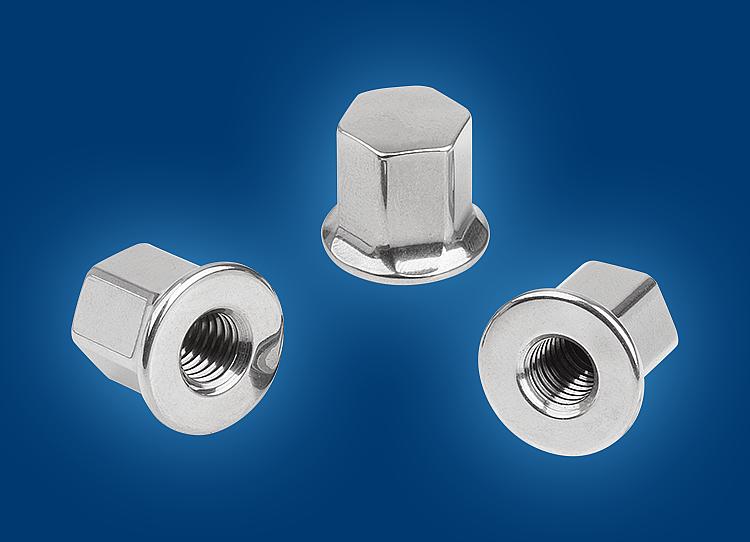

캡 너트:
|
나사 직경
|
이전 항목 번호
|
신품 번호
|
|
M04
|
K1328.04
|
K1493.04
|
|
M05
|
K1328.05
|
K1493.05
|
|
M06
|
K1328.06
|
K1493.06
|
|
M08
|
K1328.08
|
K1493.08
|
|
M10
|
K1328.10
|
K1493.10
|
|
M12
|
K1328.12
|
K1493.12
|
|
M16
|
K1328.16
|
K1493.16
|
|
|
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
