제품 그룹
고정식 3-조 척, 스틸
K1836

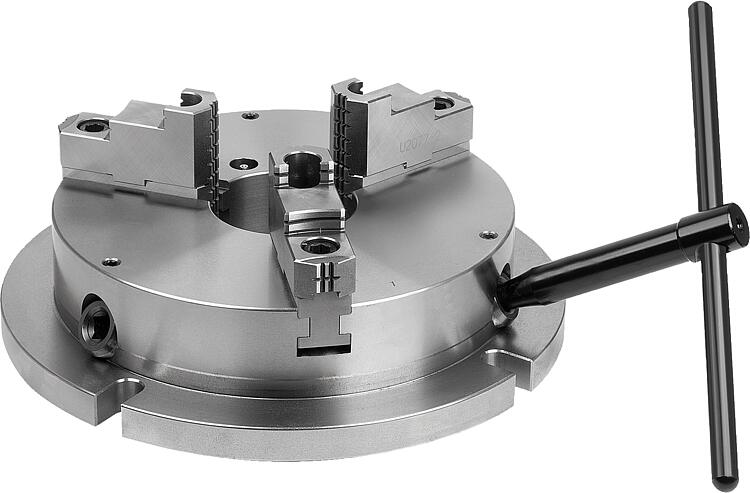

고정식 3-조 척, 스틸

뒤로

품목 설명/제품 이미지

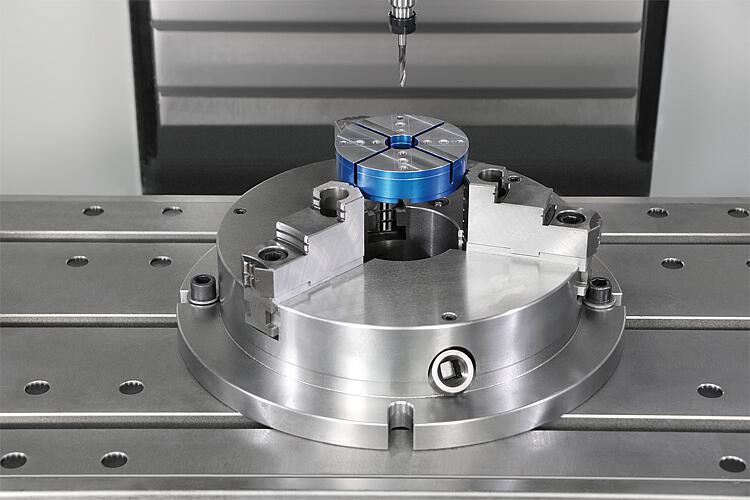

설명제품 설명:고정식 3-죠오 척은 드릴링 및 밀링 기계의 경우 특히 공작물을 중심에 클램핑하는 데 적합합니다. 경질 및 연질 버전의 클램핑 조가 유연하게 배열되어 있기 때문에 다양한 크기와 모양의 공작물을 내부 또는 외부에서 문제 없이 클램핑할 수 있습니다.재질:스틸.표면 마무리:본체 접촉면, 연마됨.
클램핑 조, 경화 처리, 연마됨.
정보:클램핑 조를 삽입할 때 번호를 확인하십시오.
조 척은 정밀 연마되었습니다. W, X, Y, Z의 공차 사이 척은 0.05 mm 이내입니다.
단단한 조가 있는 센터링 클램프의 반복 정확도는 0.02 mm 이내.
이동식 베이스 조는 척의 회전 링을 통해 구동됩니다.
나사 스핀들의 회전 운동으로 운동을 통해 회전 링은 베이스 조로 힘을 전달하여 클램핑 조의 외부나 내부를 동시에 움직입니다.
윤활이 충분하지 않으면 과도한 마모와 조임력 손실이 발생합니다. 정기적인 윤활 주기에 주의하십시오.
장점:센터링 클램프의 반복 정확도는 0.02mm입니다.
평면 구조.
드릴링 및 밀링 연마.
본체 정밀 연삭.
윤활 시스템의 최적 접근성.
막대 재료의 클램핑을 위한 대형 관통 구멍.
육각 렌치를 이용한 조작. 이를 통한 빠르고 단순한 조작.
소프트 조는 베이스 조에 나사로 장착할 수도 있습니다.
액세서리:K1838 클램핑 조, 죠오 스틸, 소프트

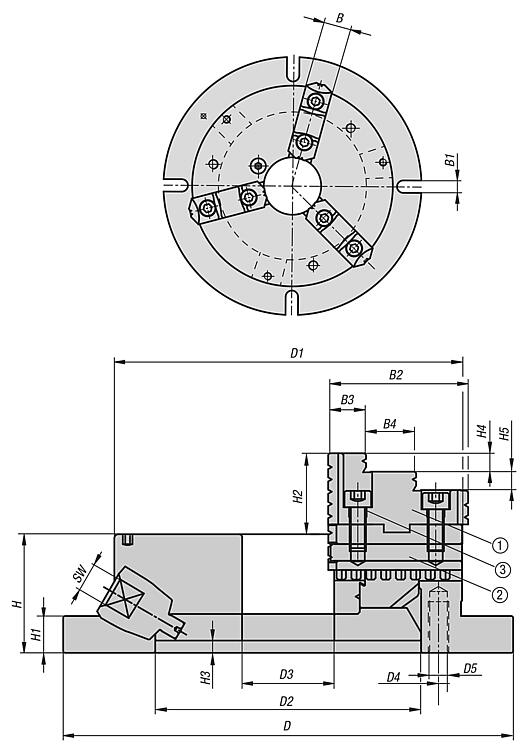

인도 품목렌치.도면 설명:
1) 양면 사용 가능한 클램핑 조
2) 베이스 조
3) 고정 나사
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K1836 고정식 3-조 척, 스틸 501 kB
 TH_020_Stationaere_Backenfutter_K1836_K1837_koKR 513 kB

도면

고정식 3-조 척, 스틸

품목 요약 (압축됨)

캐드데이터 및 상세 정보
주문 번호DD1D2D3D4D5B

B1B2B3B4CAD액세서리가격주문
K1836.22022017013045147M1026136818,524,5 요청 시
K1836.27027021015560172M1028138222,727,9 요청 시
K1836.31531525519080210M1232169324,932,5 요청 시
K1836.370370305250105285M12401811831,340,6 요청 시
주문 번호HH1H2H3H4H5SW외부
클램핑 범위
내부
클램핑 범위

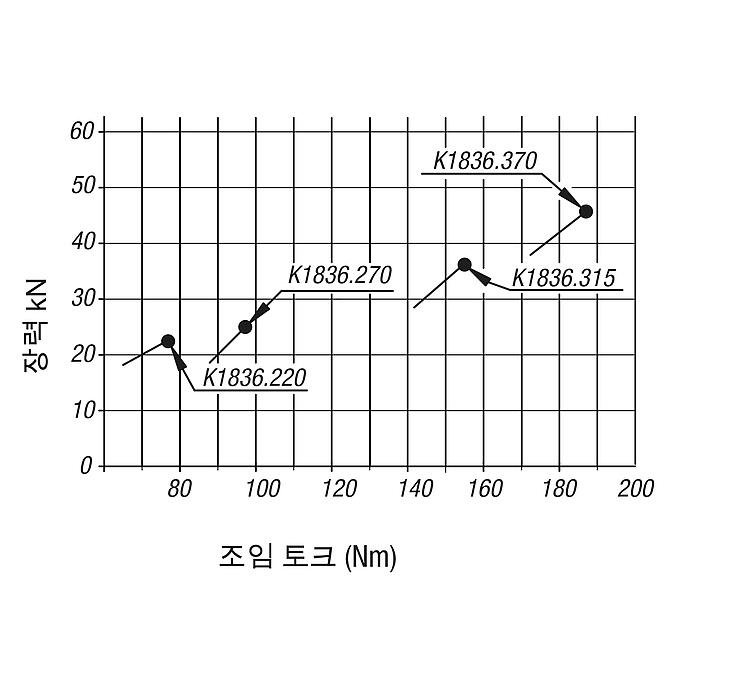

조임 토크
max. Nm
클램핑력
F
kN
액세서리CAD액세서리가격주문
K1836.220581840699108-16048-1507821K1838.2203 요청 시
K1836.270652043610101111-20062-1909825K1838.2703 요청 시
K1836.315732052612121212-25072-24015636K1838.3153 요청 시
K1836.370802259515151415-30086-29018644K1838.3703 요청 시
