        플랫 클램프, 좁은, 타입 A

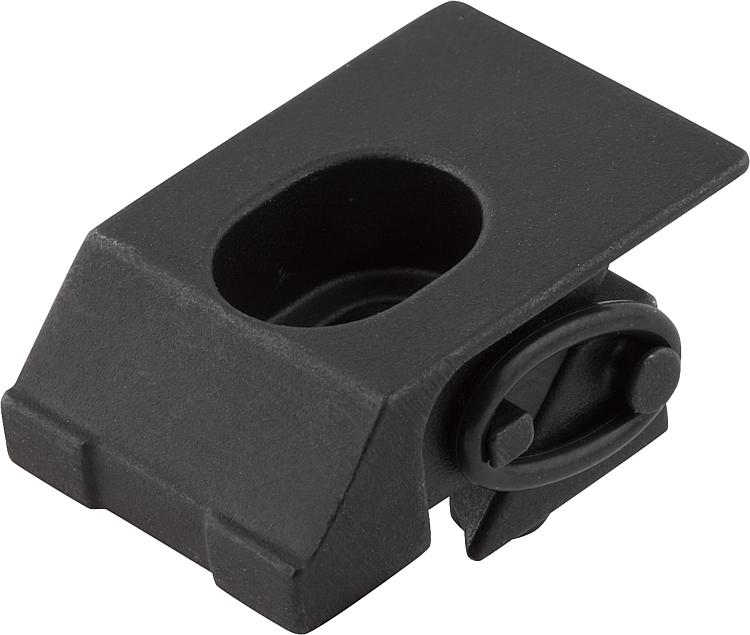

품목 설명/제품 이미지

설명재질:단강.표면 마무리:경화처리(33-39 HRC) 및 검정 산화 처리.정보:이 플랫 클램프를 이용하여 특히 낮은 작업물을 고정할 수 있습니다.
풀다운 효과가 있는 클램핑 장치.
클램핑 장치와 래치 브래킷이 하나의 유닛으로 콤팩트하게 구성되어 있습니다.도면 설명:

치수 L1은 클램핑된 상태를 의미합니다.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1168_A 플랫 클램프, 좁은, 타입 A

257 kB

도면

캐드데이터 및 상세 정보

주문 번호	타입	B	B1	D1	D2	G	H	H1	H2	J	L	L1	L2	T	클램핑력 max. kN	조임 토크 max. Nm	CAD	액세서리	가격	주문
K1168.104	A	15	5	4	4	M4	7	3	5	2	23	12	8	6	2	2,7			요청 시
K1168.105	A	19	7	5	5	M5	9	4	6	2,5	28	14	10	7	3	5,4			요청 시
