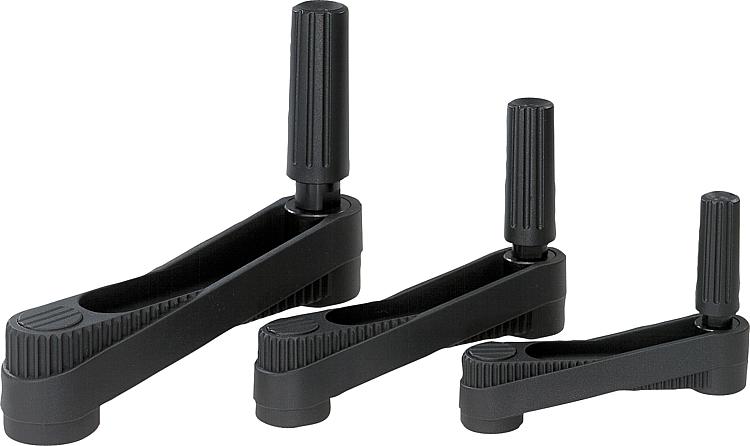

K0659 inch회전 원통형 크랭크 그립, 슬롯 없는 로케이팅 홀 - inch |
뒤로 |
|
|
설명재질:크랭크, 열가소성.
원통 그립, 열가소성 및 스틸 소재.표면 마무리:열가소성, 검정회색.
스틸 부품, 검정 산화 마무리.주문 정보:허브의 커버와 회전식 원형 그립은 조립되지 않은 상태로 공급됩니다.
조립하려면 그립 축을 마운팅 홀에 조여 고정해야 합니다.
크로스 보어가 있는 모델은 나사 체결형 나사 스터드로 고정됩니다(ISO 4027, DIN 914).
액세서리:K1160 육각 소켓이 있는 소켓 헤드 스크류, 낮은 헤드, DIN 6912.도면 설명:1) 90° 페더 키 홈에 대한 크로스 보어 오프셋의 위치 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호
| 크기 | 버전 2 | A | D | D2 | H | H1 | H2 | H3 | L | L2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0659.31CO | 1 | 크로스 보어 없음 | 80 | 24 | 0,375 | 85,8 | 49,1 | 28,5 | 13 | 104 | 12,7 | | | 요청 시 | | | K0659.32CO | 2 | 크로스 보어 없음 | 100 | 29 | 0,375 | 107,1 | 61,4 | 35,5 | 13 | 129 | 15,7 | | | 요청 시 | | | K0659.32CP | 3 | 크로스 보어 없음 | 100 | 29 | 0,5 | 107,1 | 61,4 | 35,5 | 13 | 129 | 15,7 | | | 요청 시 | | | K0659.33CP | 3 | 크로스 보어 없음 | 125 | 36 | 0,5 | 139,5 | 82,5 | 44 | 18,5 | 161 | 19,5 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
