K0647 inch

수나사가 있는 스테인리스 스틸 조절식 편심 레버, 스테인리스 스틸 압력 디스크 및 스터드 나사 - inch

뒤로

제품
- 제품 라인
  - 스테인레스 스틸
    - 수나사가 있는 스테인리스 스틸 조절식 편심 레버, 스테인리스 스틸 압력 디스크 및 스터드 나사 - inch

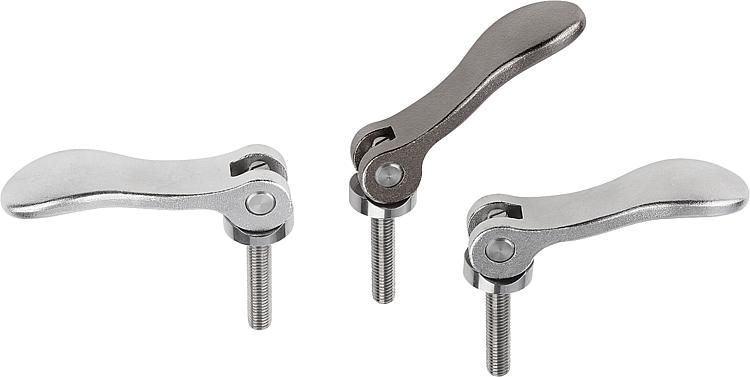

품목 설명/제품 이미지

설명재질:

핸들, 스테인레스 스틸 1.4308(AISI 304에 해당).
스러스트 와셔, 스테인리스 스틸 경화처리.
힌지 핀과 스터드 나사, 스테인리스 스틸 1.4305 (AISI 303에 따름).

표면 마무리:그립 레버, 전해 연마 또는 블라스팅 처리.
스러스트 와셔, 힌지 핀 및 스터드 나사, 블랭크.정보:조절식 캠 레버는 클램핑 축에 대한 클랭핑 레버의 위치가 특정 위치만 허용하는 경우에 이용됩니다(간섭 영역). 스터드의 미세 나사산을 통해 클램핑 레버의 정확한 위치를 스크류 드라이버로 조절합니다.

스러스트 와셔의 클램핑 표면은 배송 시 가볍게 윤활되어 있습니다.

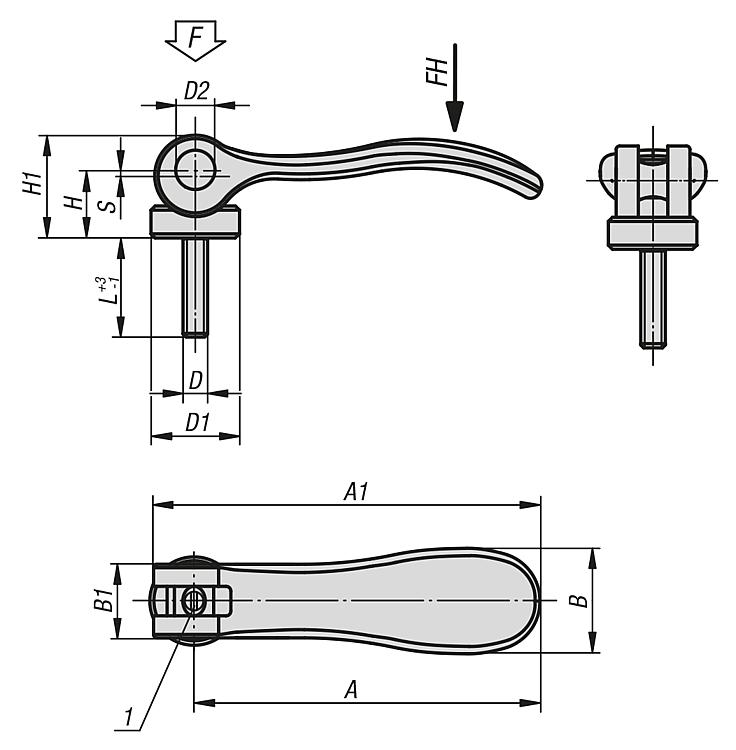

그리스는 FDA에 부응하므로 식품 산업 및 제약 산업에 적합합니다.도면 설명:

1) 텐션 레버 정밀 조정용 핀

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0647 inch 수나사가 있는 스테인리스 스틸 조절식 편심 레버, 스테인리스 스틸 압력 디스크 및 스터드 나사 - inch

213 kB

도면

캐드데이터 및 상세 정보

주문 번호	표면 기본 몸체	D	D1	D2	B	B1	H	H1	A	A1	L	스트로크 S	클램핑력 F kN	손 힘 FH N	가격
K0647.75410ADX10	전해 연마	6-32	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	요청 시
K0647.75410ADX15	전해 연마	6-32	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	요청 시
K0647.75410ADX30	전해 연마	6-32	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	요청 시
K0647.85410ADX10	전해 연마	6-32	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	요청 시
K0647.85410ADX15	전해 연마	6-32	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	요청 시
K0647.85410ADX30	전해 연마	6-32	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	요청 시
K0647.95410ADX10	전해 연마	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	요청 시
K0647.95410ADX15	전해 연마	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	요청 시
K0647.95410ADX30	전해 연마	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	요청 시
K0647.75410AEX10	전해 연마	8-32	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	요청 시
K0647.75410AEX15	전해 연마	8-32	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	요청 시
K0647.75410AEX30	전해 연마	8-32	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	요청 시
K0647.85410AEX10	전해 연마	8-32	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	요청 시
K0647.85410AEX15	전해 연마	8-32	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	요청 시
K0647.85410AEX30	전해 연마	8-32	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	요청 시
K0647.95410AEX10	전해 연마	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	요청 시
K0647.95410AEX15	전해 연마	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	요청 시
K0647.95410AEX30	전해 연마	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	요청 시
K0647.05410AEX15	전해 연마	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	요청 시
K0647.05410AEX20	전해 연마	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	요청 시
K0647.05410AEX30	전해 연마	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	요청 시
K0647.05410A0X20	전해 연마	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	요청 시
K0647.05410A0X30	전해 연마	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	요청 시
K0647.05410A0X40	전해 연마	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	요청 시
K0647.05410A0X50	전해 연마	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	요청 시
K0647.05410A1X20	전해 연마	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	요청 시
K0647.05410A1X30	전해 연마	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	요청 시
K0647.05410A1X40	전해 연마	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	요청 시
K0647.05410A1X50	전해 연마	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	요청 시
K0647.15410A1X20	전해 연마	10-32	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	요청 시
K0647.15410A1X30	전해 연마	10-32	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	요청 시
K0647.15410A1X40	전해 연마	10-32	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	요청 시
K0647.15410A1X50	전해 연마	10-32	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	요청 시
K0647.15410A2X20	전해 연마	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	요청 시
K0647.15410A2X30	전해 연마	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	요청 시
K0647.15410A2X40	전해 연마	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	요청 시
K0647.15410A2X50	전해 연마	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	요청 시
K0647.25410A3X25	전해 연마	5/16-18	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	요청 시
K0647.25410A3X30	전해 연마	5/16-18	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	요청 시
K0647.25410A3X40	전해 연마	5/16-18	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	요청 시
K0647.25410A3X50	전해 연마	5/16-18	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	요청 시
K0647.25410A4X25	전해 연마	3/8-16	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	요청 시
K0647.25410A4X30	전해 연마	3/8-16	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	요청 시
K0647.25410A4X40	전해 연마	3/8-16	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	요청 시
K0647.25410A4X50	전해 연마	3/8-16	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	요청 시
K0647.75413ADX10	블라스팅 처리	6-32	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	요청 시
K0647.75413ADX15	블라스팅 처리	6-32	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	요청 시
K0647.75413ADX30	블라스팅 처리	6-32	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	요청 시
K0647.85413ADX10	블라스팅 처리	6-32	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	요청 시
K0647.85413ADX15	블라스팅 처리	6-32	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	요청 시
K0647.85413ADX30	블라스팅 처리	6-32	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	요청 시
K0647.95413ADX10	블라스팅 처리	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	요청 시
K0647.95413ADX15	블라스팅 처리	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	요청 시
K0647.95413ADX30	블라스팅 처리	6-32	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	요청 시
K0647.75413AEX10	블라스팅 처리	8-32	12	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	요청 시
K0647.75413AEX15	블라스팅 처리	8-32	12	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	요청 시
K0647.75413AEX30	블라스팅 처리	8-32	12	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	요청 시
K0647.85413AEX10	블라스팅 처리	8-32	12	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	요청 시
K0647.85413AEX15	블라스팅 처리	8-32	12	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	요청 시
K0647.85413AEX30	블라스팅 처리	8-32	12	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	요청 시
K0647.95413AEX10	블라스팅 처리	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	요청 시
K0647.95413AEX15	블라스팅 처리	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	요청 시
K0647.95413AEX30	블라스팅 처리	8-32	12	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	요청 시
K0647.05413AEX15	블라스팅 처리	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	요청 시
K0647.05413AEX20	블라스팅 처리	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	요청 시
K0647.05413AEX30	블라스팅 처리	8-32	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	요청 시
K0647.05413A0X20	블라스팅 처리	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	요청 시
K0647.05413A0X30	블라스팅 처리	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	요청 시
K0647.05413A0X40	블라스팅 처리	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	요청 시
K0647.05413A0X50	블라스팅 처리	10-24	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	요청 시
K0647.05413A1X20	블라스팅 처리	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	요청 시
K0647.05413A1X30	블라스팅 처리	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	요청 시
K0647.05413A1X40	블라스팅 처리	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	요청 시
K0647.05413A1X50	블라스팅 처리	10-32	15,4	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	요청 시
K0647.15413A1X20	블라스팅 처리	10-32	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	요청 시
K0647.15413A1X30	블라스팅 처리	10-32	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	요청 시
K0647.15413A1X40	블라스팅 처리	10-32	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	요청 시
K0647.15413A1X50	블라스팅 처리	10-32	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	요청 시
K0647.15413A2X20	블라스팅 처리	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	20	1,2	4	120	요청 시
K0647.15413A2X30	블라스팅 처리	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	30	1,2	4	120	요청 시
K0647.15413A2X40	블라스팅 처리	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	40	1,2	4	120	요청 시
K0647.15413A2X50	블라스팅 처리	1/4-20	18	9	21,5	15	14,7	22	70,4	79,2	50	1,2	4	120	요청 시
K0647.25413A3X25	블라스팅 처리	5/16-18	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	요청 시
K0647.25413A3X30	블라스팅 처리	5/16-18	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	요청 시
K0647.25413A3X40	블라스팅 처리	5/16-18	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	요청 시
K0647.25413A3X50	블라스팅 처리	5/16-18	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	요청 시
K0647.25413A4X25	블라스팅 처리	3/8-16	27	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	요청 시
K0647.25413A4X30	블라스팅 처리	3/8-16	27	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	요청 시
K0647.25413A4X40	블라스팅 처리	3/8-16	27	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	요청 시
K0647.25413A4X50	블라스팅 처리	3/8-16	27	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	요청 시
