K0364 inch스테인레스 버섯형 그립이 있는 볼 잠금 핀 - inch |
뒤로 |
|
|
설명재질:스테인레스 스틸 부픔표면 마무리:무광택 처리.정보:볼 잠금 핀은 부품과 작업물을 신속하고 간편하게 고정하고 연결하는데 사용됩니다.
푸시 버튼을 누르면 양쪽 볼이 잠금 해제되어 연결하려는 부품에 끼워 넣을 수 있습니다. 푸시 버튼을 놓으면 볼이 안전하게 잠겨져 연결 상태를 보장합니다.내부식성
리테이닝 케이블을 위한 고정 옵션.
전단 강도 더블 엣지(F) = S · τ aB max.
전단 강도 수치는 이론적인 파괴 하중입니다.
이는 안전요인을 고려하지 않고 어떤 책임도 배제하는 구속력이 없는 기준치입니다. 표시된 수치는 정보로만 사용되며, 특성의 법적 구속력이 있는 보증이 아닙니다.하중값은 DIN 50141에 따라 계산되었습니다. 볼 잠금 핀이 각 용도에 적합한지는 사용자가 개별적으로 결정해야 합니다.
볼 잠금 핀이 사용되는 가장 다양한 재료, 기상 조건 및 마모는 결정된 값에 영향을 미칠 수 있습니다.액세서리:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

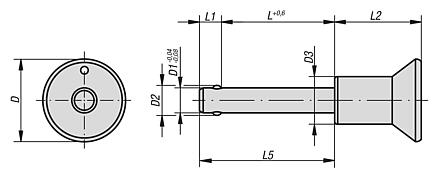

| 주문 번호 | D | D1 | D2 | D3 | L | L1 | L2 | L5 | 마운팅 홀
H11 | 전단 강도
더블 엣지
max. kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0364.23CLL08 | 25 | 3/16 | 5,25 | 14 | 0,5 | 6 | 26,5 | 18,7 | 3/16 | 13 |  | | 요청 시 | | | K0364.23CLL12 | 25 | 3/16 | 5,25 | 14 | 0,75 | 6 | 26,5 | 25,05 | 3/16 | 13 | | | 요청 시 | | | K0364.23CLL16 | 25 | 3/16 | 5,25 | 14 | 1,0 | 6 | 26,5 | 31,4 | 3/16 | 13 | | | 요청 시 | | | K0364.23CLL20 | 25 | 3/16 | 5,25 | 14 | 1,25 | 6 | 26,5 | 37,75 | 3/16 | 13 | | | 요청 시 | | | K0364.23CML08 | 25 | 1/4 | 7,2 | 14 | 0,5 | 6,9 | 26,5 | 19,6 | 1/4 | 24 | | | 요청 시 | | | K0364.23CML12 | 25 | 1/4 | 7,2 | 14 | 0,75 | 6,9 | 26,5 | 25,95 | 1/4 | 24 | | | 요청 시 | | | K0364.23CML16 | 25 | 1/4 | 7,2 | 14 | 1,0 | 6,9 | 26,5 | 32,3 | 1/4 | 24 | | | 요청 시 | | | K0364.23CML20 | 25 | 1/4 | 7,2 | 14 | 1,25 | 6,9 | 26,5 | 38,65 | 1/4 | 24 | | | 요청 시 | | | K0364.23CML24 | 25 | 1/4 | 7,2 | 14 | 1,5 | 6,9 | 26,5 | 45 | 1/4 | 24 | | | 요청 시 | | | K0364.23CML28 | 25 | 1/4 | 7,2 | 14 | 1,75 | 6,9 | 26,5 | 51,35 | 1/4 | 24 | | | 요청 시 | | | K0364.23CML32 | 25 | 1/4 | 7,2 | 14 | 2,0 | 6,9 | 26,5 | 57,7 | 1/4 | 24 | | | 요청 시 | | | K0364.23CNL16 | 25 | 5/16 | 9,5 | 14 | 1,0 | 7,9 | 26,5 | 33,3 | 5/16 | 38 | | | 요청 시 | | | K0364.23CNL20 | 25 | 5/16 | 9,5 | 14 | 1,25 | 7,9 | 26,5 | 39,65 | 5/16 | 38 | | | 요청 시 | | | K0364.23CNL24 | 25 | 5/16 | 9,5 | 14 | 1,5 | 7,9 | 26,5 | 46 | 5/16 | 38 | | | 요청 시 | | | K0364.23CNL28 | 25 | 5/16 | 9,5 | 14 | 1,75 | 7,9 | 26,5 | 52,35 | 5/16 | 38 | | | 요청 시 | | | K0364.23CNL32 | 25 | 5/16 | 9,5 | 14 | 2,0 | 7,9 | 26,5 | 58,7 | 5/16 | 38 | | | 요청 시 | | | K0364.31COL16 | 33 | 3/8 | 11,5 | 19 | 1,0 | 8,8 | 34,6 | 34,2 | 3/8 | 54 | | | 요청 시 | | | K0364.31COL20 | 33 | 3/8 | 11,5 | 19 | 1,25 | 8,8 | 34,6 | 40,55 | 3/8 | 54 | | | 요청 시 | | | K0364.31COL24 | 33 | 3/8 | 11,5 | 19 | 1,5 | 8,8 | 34,6 | 46,9 | 3/8 | 54 | | | 요청 시 | | | K0364.31COL28 | 33 | 3/8 | 11,5 | 19 | 1,75 | 8,8 | 34,6 | 53,25 | 3/8 | 54 | | | 요청 시 | | | K0364.31COL32 | 33 | 3/8 | 11,5 | 19 | 2,0 | 8,8 | 34,6 | 59,6 | 3/8 | 54 | | | 요청 시 | | | K0364.31CUL16 | 33 | 7/16 | 13 | 19 | 1,0 | 9,7 | 34,6 | 35,1 | 7/16 | 74 | | | 요청 시 | | | K0364.31CUL20 | 33 | 7/16 | 13 | 19 | 1,25 | 9,7 | 34,6 | 41,45 | 7/16 | 74 | | | 요청 시 | | | K0364.31CUL24 | 33 | 7/16 | 13 | 19 | 1,5 | 9,7 | 34,6 | 47,8 | 7/16 | 74 | | | 요청 시 | | | K0364.31CUL28 | 33 | 7/16 | 13 | 19 | 1,75 | 9,7 | 34,6 | 54,15 | 7/16 | 74 | | | 요청 시 | | | K0364.31CUL32 | 33 | 7/16 | 13 | 19 | 2,0 | 9,7 | 34,6 | 60,5 | 7/16 | 74 | | | 요청 시 | | | K0364.31CUL36 | 33 | 7/16 | 13 | 19 | 2,5 | 9,7 | 34,6 | 73,2 | 7/16 | 74 | | | 요청 시 | | | K0364.31CUL40 | 33 | 7/16 | 13 | 19 | 3,0 | 9,7 | 34,6 | 85,9 | 7/16 | 74 | | | 요청 시 | | | K0364.31CPL16 | 33 | 1/2 | 15 | 19 | 1,0 | 10 | 34,6 | 35,4 | 1/2 | 96 | | | 요청 시 | | | K0364.31CPL20 | 33 | 1/2 | 15 | 19 | 1,25 | 10 | 34,6 | 41,75 | 1/2 | 96 | | | 요청 시 | | | K0364.31CPL24 | 33 | 1/2 | 15 | 19 | 1,5 | 10 | 34,6 | 48,1 | 1/2 | 96 | | | 요청 시 | | | K0364.31CPL28 | 33 | 1/2 | 15 | 19 | 1,75 | 10 | 34,6 | 54,45 | 1/2 | 96 | | | 요청 시 | | | K0364.31CPL32 | 33 | 1/2 | 15 | 19 | 2,0 | 10 | 34,6 | 60,8 | 1/2 | 96 | | | 요청 시 | | | K0364.31CPL36 | 33 | 1/2 | 15 | 19 | 2,5 | 10 | 34,6 | 73,5 | 1/2 | 96 | | | 요청 시 | | | K0364.31CPL40 | 33 | 1/2 | 15 | 19 | 3,0 | 10 | 34,6 | 86,2 | 1/2 | 96 | | | 요청 시 | | | K0364.31CQL16 | 33 | 5/8 | 19 | 20 | 1,0 | 13,3 | 34,6 | 38,7 | 5/8 | 150 | | | 요청 시 | | | K0364.31CQL20 | 33 | 5/8 | 19 | 20 | 1,25 | 13,3 | 34,6 | 45,05 | 5/8 | 150 | | | 요청 시 | | | K0364.31CQL24 | 33 | 5/8 | 19 | 20 | 1,5 | 13,3 | 34,6 | 51,4 | 5/8 | 150 | | | 요청 시 | | | K0364.31CQL28 | 33 | 5/8 | 19 | 20 | 1,75 | 13,3 | 34,6 | 57,75 | 5/8 | 150 | | | 요청 시 | | | K0364.31CQL32 | 33 | 5/8 | 19 | 20 | 2,0 | 13,3 | 34,6 | 64,1 | 5/8 | 150 | | | 요청 시 | | | K0364.31CQL36 | 33 | 5/8 | 19 | 20 | 2,5 | 13,3 | 34,6 | 76,8 | 5/8 | 150 | | | 요청 시 | | | K0364.31CQL40 | 33 | 5/8 | 19 | 20 | 3,0 | 13,3 | 34,6 | 89,5 | 5/8 | 150 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
