K0484조인트형 튜브 커넥터, 알루미늄, 안쪽 톱니 |
뒤로 |
|
|
설명재질:알루미늄 캐스팅.
너트 포함 클램핑 스크류, 스틸.표면 마무리:소프트 연마.
너트 포함 클램핑 스크류, 아연 도금.정보:안쪽 톱니가 있는 조인트형 튜브 커넥터는 외부 톱니가 있는 조인트형 튜브 커넥터(K0485)와 한 개의 조인트로 합체 조립할 수 있습니다.
클램핑 나사를 조일 때의 최대 토크:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.요청 시:고정용 클램핑 레버.액세서리:- 육각 너트 DIN 985
- 육각 헤드 스크류 DIN 933

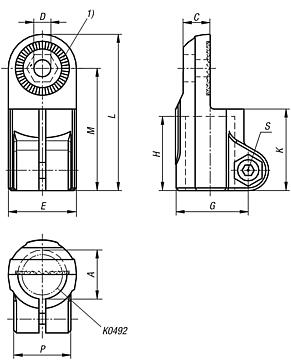

- 소켓 헤드 스크류 DIN 6912도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | A
| C | D | E | G | H | K | L | M | P | S | F
kN | Mb (Nm) | Mv (Nm) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0484.512 | 12,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 |  | | 요청 시 | | | K0484.514 | 14,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 요청 시 | | | K0484.516 | 16,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 요청 시 | | | K0484.518 | 18,1 | 10,5 | 7,5 | 26 | 29,4 | 25 | 30 | 57 | 44 | 21 | M6 | 3,6 | 28 | 9 | | | 요청 시 | | | K0484.520 | 20 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 요청 시 | | | K0484.525 | 25,1 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 요청 시 | | | K0484.530 | 30,1 | 16 | 9 | 40 | 40 | 45 | 50 | 93 | 73 | 33 | M8 | 4,9 | 91 | 94 | | | 요청 시 | | | K0484.540 | 40,2 | 22 | 11 | 56 | 56 | 60 | 68 | 128 | 100 | 48 | M10 | 6 | 267 | 181 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
