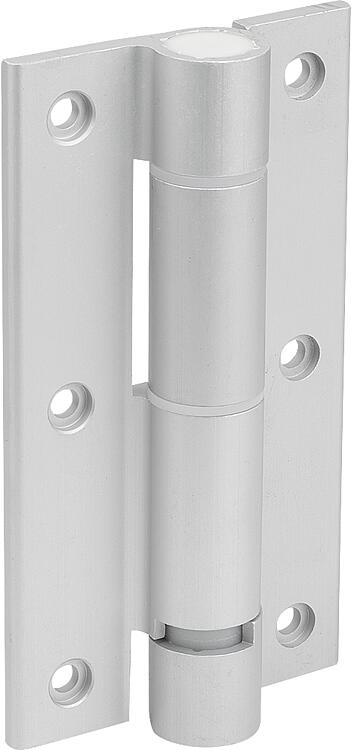

K2330_A스프링 힌지, 알루미늄 프로필, 완충 장치 있음, A형 |
뒤로 |
|
|
설명재질:알루미늄 6082 T5.표면 마무리:알루미늄, 전기 산화처리， 무색．정보:힌지는 내장된 완충 장치가 있습니다. 이는 문과 덮개의 부드러운 열림(A형)과 닫힘(B형)을 가능하게 합니다. 부가적으로 힌지는 문과 덮개를 쉽게 열 수 있도록 들림 장치가 구비되어 있습니다.
힌지는 수평과 수직으로 적용에 적합니다.

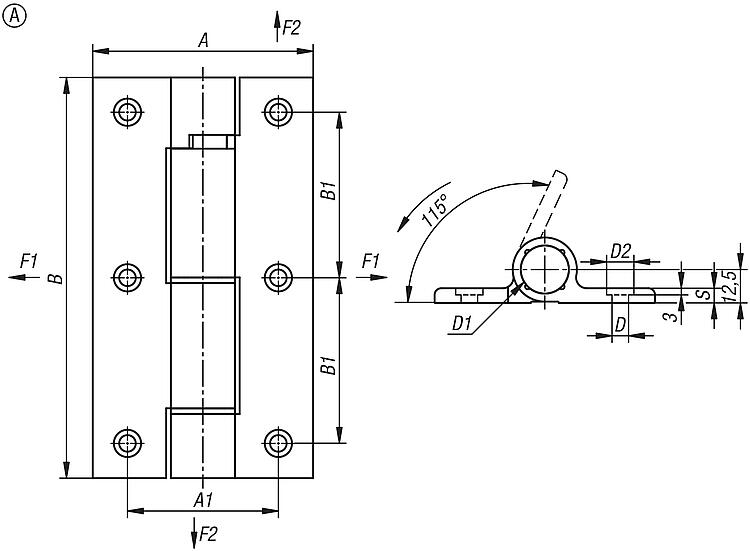

완충 장치의 작동 방향은 도표에서 화살표로 표시되었습니다.
완충 시스템의 손상을 막기 위해 열림 각도는 115°로 제한되어 있습니다.
문과 덮개의 열림과 닫힘을 억지로 빠르게 하지 마십시오. 완충 장치가 손상될 수 있습니다.
토크 완충 장치, 1,7 ~ 2,5 Nm.
스프링의 토크는 제품에 따라 다릅니다.:
열림 스프링의 토크, K2330.8215000용: M(180°) : 2.70 Nm / M(65°) : 3.69 Nm.
열림 스프링의 토크, K2330.8215001용: M(180°) : 1,45 Nm / M(65°) : 2,29 Nm.
닫힘 스프링의 토크, K2330.8215010용: M(0°) : 2.68 Nm / M(115°) : 3.65 Nm.
닫힘 스프링의 토크, K2330.8215011용: M(0°) : 1,45 Nm / M(115°): 2,28 Nm.온도 범위:0 C ~ ＋４0 C.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 모델 1 | 버전 2 | 타입 | 형태 타입 | A
| A1 | B | B1 | D | D1 | F1
N | F2
N
| S | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2330.8215000 | 스프링 열림 | 수평으로 적용 | A | 부드러운 열림 | 82,5 | 56,5 | 150 | 62 | 6,2 | 10,2 | 8000 | 16000 | 5,5 |  | | 요청 시 | | | K2330.8215001 | 스프링 열림 | 수직으로 적용 | A | 부드러운 열림 | 82,5 | 56,5 | 150 | 62 | 6,2 | 10,2 | 8000 | 16000 | 5,5 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
