K0527

회전식 래치 스텝 캠

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 회전식 래치, 모서리 보호 프로파일
    - 회전식 래치 스텝 캠

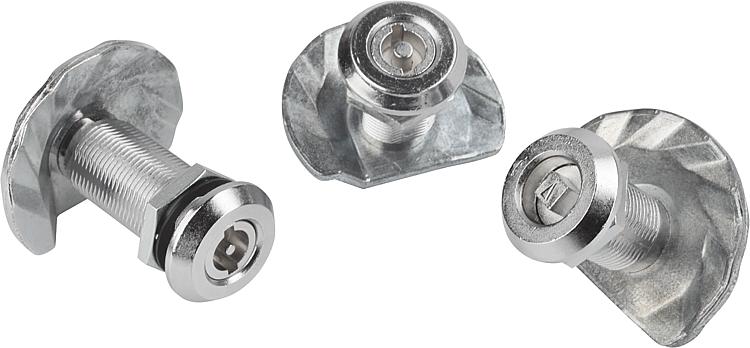

품목 설명/제품 이미지

설명재질:하우징, 액츄에이터, 너트 및 텅 아연 다이캐스팅.
가스킷 고무.표면 마무리:하우징, 액츄에이터, 너트 및 텅, 크롬 도금.정보:스텝 캠을 포함한 회전식 래치는 높은 밀폐재
접촉 압력을 요구하는 문과 하우징에 주로
이용됨.
좌우 조절 가능함.
닫기 진행은 여기에서 항상 시계 방향으로
이루어짐.
액츄에이터의 오른쪽 회전을 통해 조임 거리는
270° 최대 회전 각도에서 9,5 mm까지
단계적으로 증가할 수 있음.

고정 너트는 갈고리 접지 너트로 한쪽이
설계되어 있음.

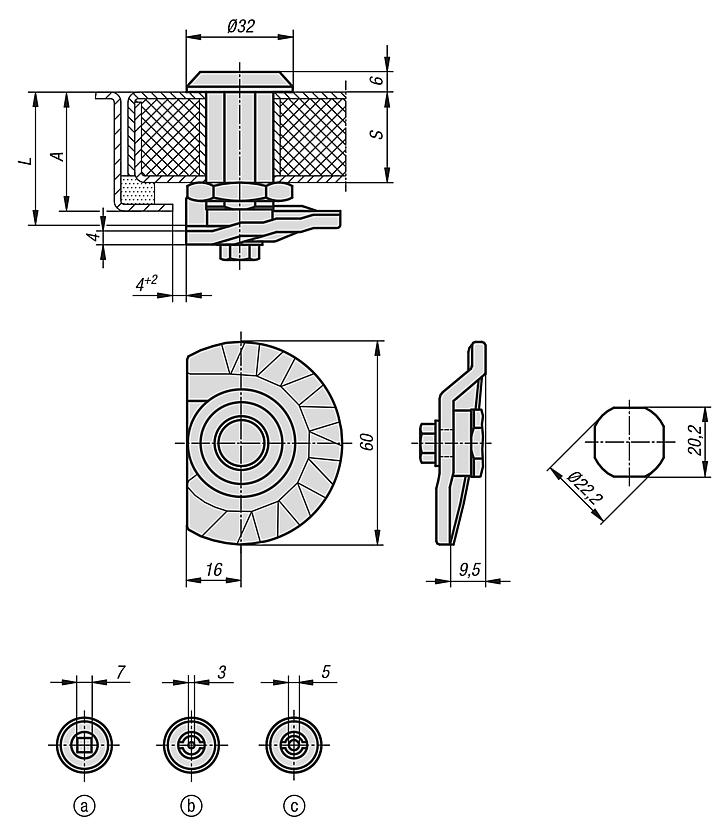

IP65 물, 먼지로부터 보호.액세서리:소켓 키 K0535도면 설명:

액추에이션:
a) 사각 7 mm
b) 더블비트 3 mm
c) 더블비트 5 mm

1) O 링
2) 어댑터

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0527 회전식 래치 스텝 캠

294 kB

도면

캐드데이터 및 상세 정보

주문 번호	액추에이션	A	L	S max.	가격
K0527.17301	사각 7 mm	30 -9,5	30	20	요청 시
K0527.17401	사각 7 mm	40 -9,5	40	30	요청 시
K0527.17501	사각 7 mm	50 -9,5	50	40	요청 시
K0527.17601	사각 7 mm	60 -9,5	60	50	요청 시
K0527.43301	더블비트 3 mm	30 -9,5	30	20	요청 시
K0527.43401	더블비트 3 mm	40 -9,5	40	30	요청 시
K0527.43501	더블비트 3 mm	50 -9,5	50	40	요청 시
K0527.43601	더블비트 3 mm	60 -9,5	60	50	요청 시
K0527.45301	더블비트 5 mm	30 -9,5	30	20	요청 시
K0527.45401	더블비트 5 mm	40 -9,5	40	30	요청 시
K0527.45501	더블비트 5 mm	50 -9,5	50	40	요청 시
K0527.45601	더블비트 5 mm	60 -9,5	60	50	요청 시
