K0090

공압 클램프 수평 타입 B

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 공압 클램프 수평 타입 B

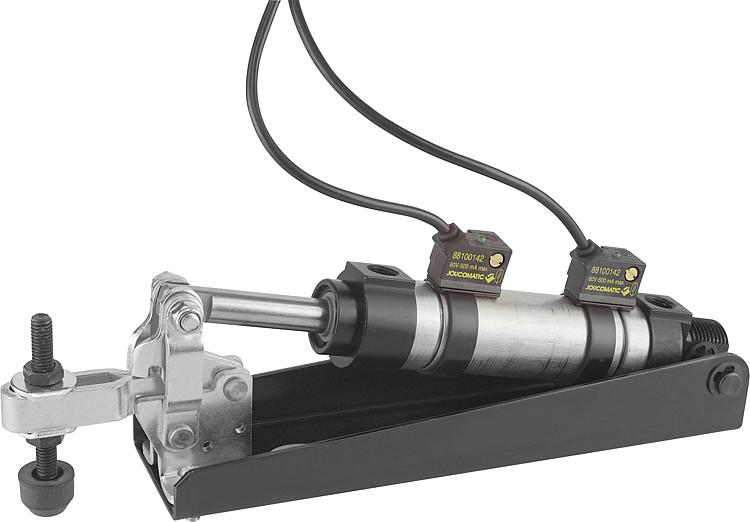

품목 설명/제품 이미지

설명재질:스틸 레버 부품 및 클램핑 스핀들.표면 마무리:아연 도금 및 크롬 처리 레버 부품.
인산염 처리 클램핑 스핀들 및 너트.
실린더 검정색.정보:케이블 길이: 2.5m.
액세서리:K0101
K0102
K0103
K0106
K0107공압 실린더:양 끝단 충격 조정 장치 없으며
2개의 LED 인디게이터 프록시머티
스위치 장착된 복동 실린더.근접 리드 스위치 기술 데이터:Max. 파워 DC = 10 W / AC = 12 VA.
Max. 스위칭 전압 10 - 60 V, DC / AC.
Max. 스위치 파워 500 mA.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0090 공압 클램프 수평 타입 B

230 kB

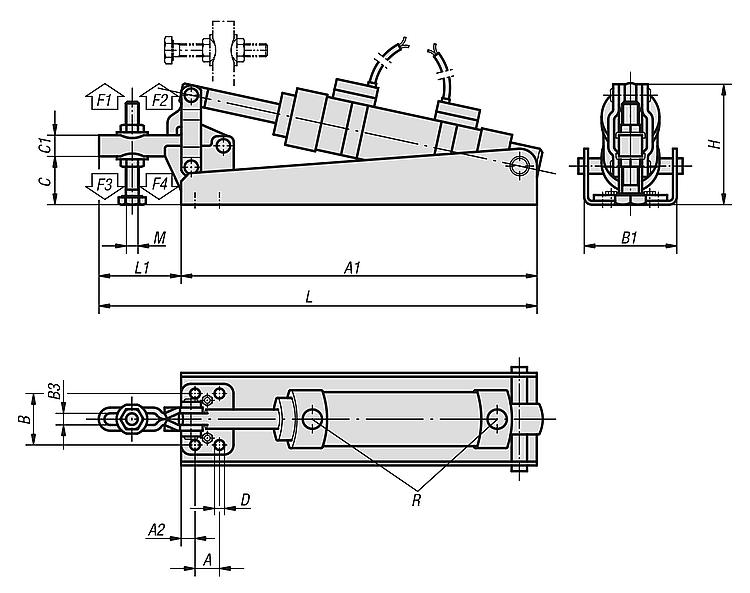

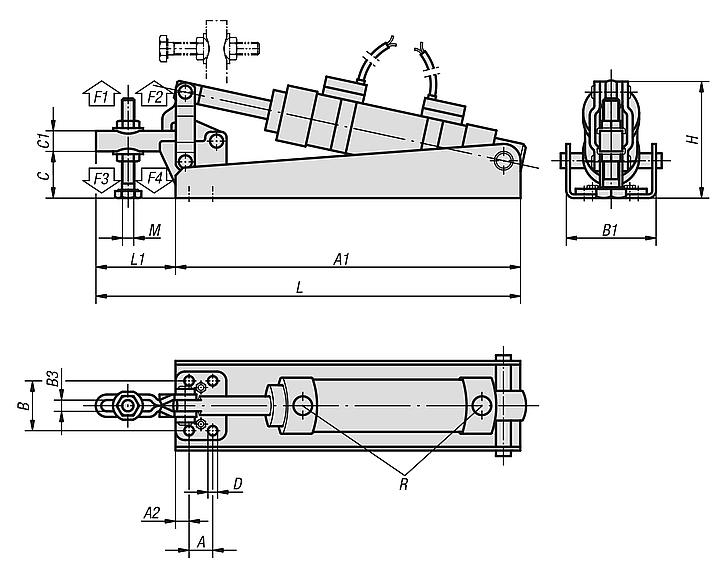

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	타입	한 사이클 당 공기 사용	홀딩암의 개구 각도	홀딩력 6 바 F1 N	홀딩력 6 바 F2 N	클램핑력 6 바 F3 N	클램핑력 6 바 F4 N	가격
K0090.0075	B	0,02 dm³	70°	1000	1600	800	1400	요청 시
K0090.0150	B	0,04 dm³	85°	1300	1900	1000	1600	요청 시
K0090.0250	B	0,09 dm³	85°	1600	2400	1200	1800	요청 시
K0090.0450	B	0,27 dm³	85°	3000	5800	2600	5400	요청 시

주문 번호	타입	A	A1	A2	B	B1	B3	C	C1	D	H	L	L1	M	R	작동 압력 바	분당 스트로크 수 6 바	가격
K0090.0075	B	16	145	5	24	40	5,3	18	9	4,4	50	177	32	M5x35	G1/8	2 - 6	40	요청 시
K0090.0150	B	12,7	185	7	27	48	6,4	24	11	5,1	62	227	42	M6x50	G1/8	2 - 6	60	요청 시
K0090.0250	B	19	234	8	32	59	8,9	35	17,5	7,1	84	309	75	M8x60	G1/8	2 - 6	55	요청 시
K0090.0450	B	32	289	10	45	76	12,7	54	25	8,7	122	413	124	M12x100	G1/8	2 - 6	55	요청 시
