K1550

수동 토글 프레스

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 수동 토글 프레스

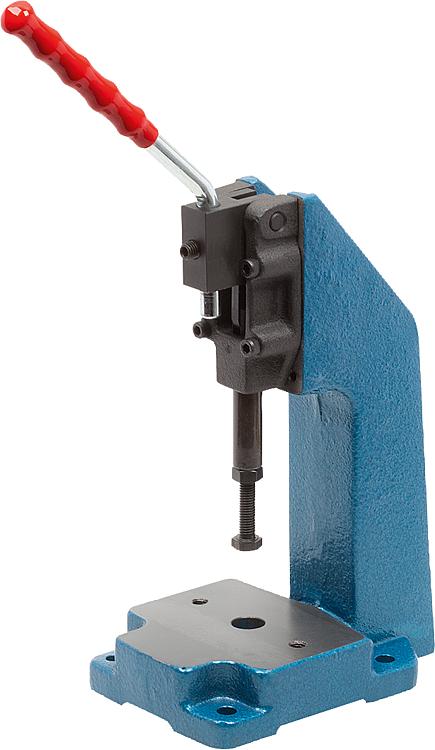

품목 설명/제품 이미지

설명재질:프레스 스탠드 주강.
공압 푸시 풀 클램프는 K0088을 참고함.표면 마무리:청색 도색된 프레스 스탠드.
공압 푸시 풀 클램프는 K0088을 참고.정보:이 타입은 완전 조립 키트로 재주문 할 수
있습니다.

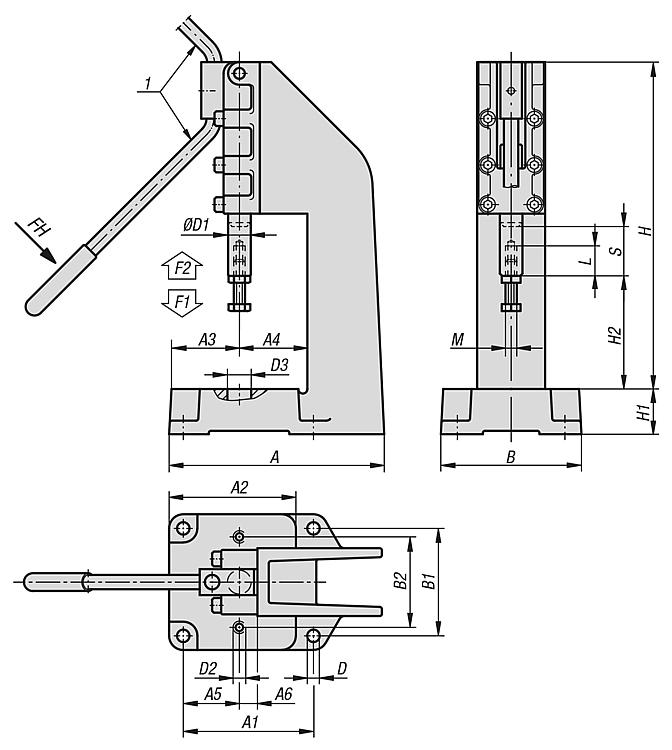

기술 데이터와 클램핑 장력은 K0088을 참고함.도면 설명:

1) 좌륵 혹은 우측 그립 고정 가능

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1550 수동 토글 프레스

269 kB

도면

캐드데이터 및 상세 정보

주문 번호	그립의 개구 각도	손 힘 FH N	클램핑력 F1 N	홀딩력 F2 N	가격
K1550.06000	185°	140	3000	6000	요청 시
K1550.12000	185°	160	5000	12000	요청 시
K1550.25000	185°	180	7000	25000	요청 시

주문 번호	A	A1	A2	A3	A4	A5	A6	B	B1	B2	D	D1	D2	D3	H	H1	H2	L	M	스트로크 S	가격
K1550.06000	157	95	95	56	44	46,5	12	105	80	70	9	14	M8	15,5	202	32	75	30	M8	32	요청 시
K1550.12000	210	115	113	62	60	49,6	18	126	95	80	11	19,9	M10	20	290	40	100	40	M10	50	요청 시
K1550.25000	238	145	139	65	75	52	22	150	125	90	11	25	M10	30	418	50	120	60	M12	75	요청 시
