K0864

플랫형 슬롯 너트

뒤로

제품
- 클램핑 기술
  - 모듈형 클램핑 기술
    - 커넥팅 부품, 액세서리/액세서리
      - 플랫형 슬롯 너트

품목 설명/제품 이미지

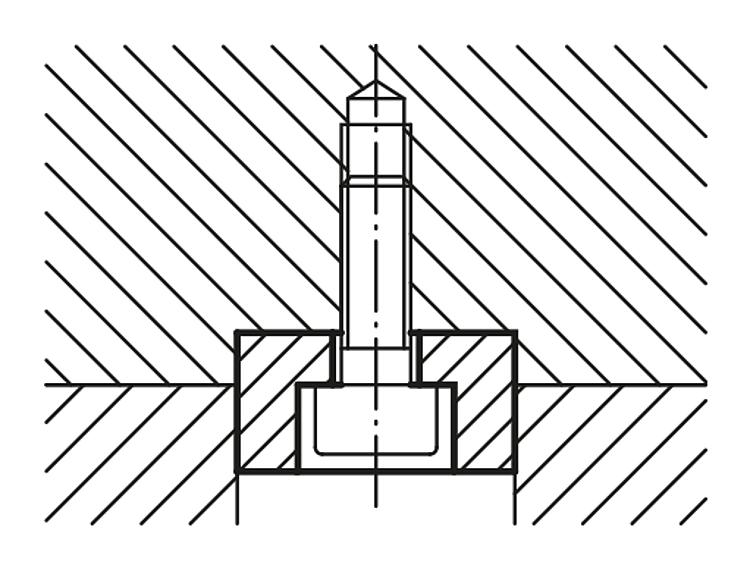

설명재질:경화 스틸.표면 마무리:케이스 경화,검정 산화 연마 처리.정보:플랫형 슬롯 너트는 T 슬롯 DIN 650이 있는 기계 테이블에 지그와 클램핑 공구를 설치 및 정렬하는 데 사용됩니다. 이 부품은 지그의 정렬 슬롯에 나사 체결됩니다. 플랫형 슬롯 너트는 같은 슬롯 너비를 가진 기계에 지그를 설치할 때 적합합니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0864 플랫형 슬롯 너트

217 kB

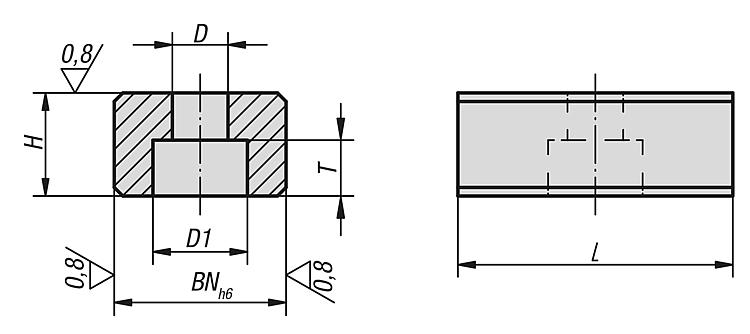

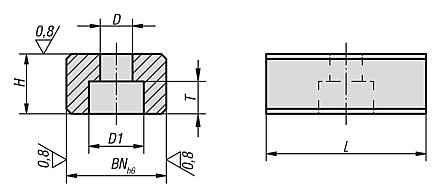

도면

캐드데이터 및 상세 정보

주문 번호	BN=슬롯 너비	D	D1	H	L	T	나사용 DIN 84 또는 912	가격
K0864.10	10	4,5	8	8	20	4,3	M4x10	요청 시
K0864.12	12	5,3	10	8	20	5,3	M5x12	요청 시
K0864.14	14	6,6	11	10	22	6,3	M6x16	요청 시
K0864.16	16	6,6	11	10	22	6,3	M6x16	요청 시
K0864.18	18	6,6	11	10	22	6,3	M6x16	요청 시
K0864.20	20	6,6	11	10	22	6,3	M6x16	요청 시
K0864.22	22	6,6	11	12	32	6,3	M6x16	요청 시
