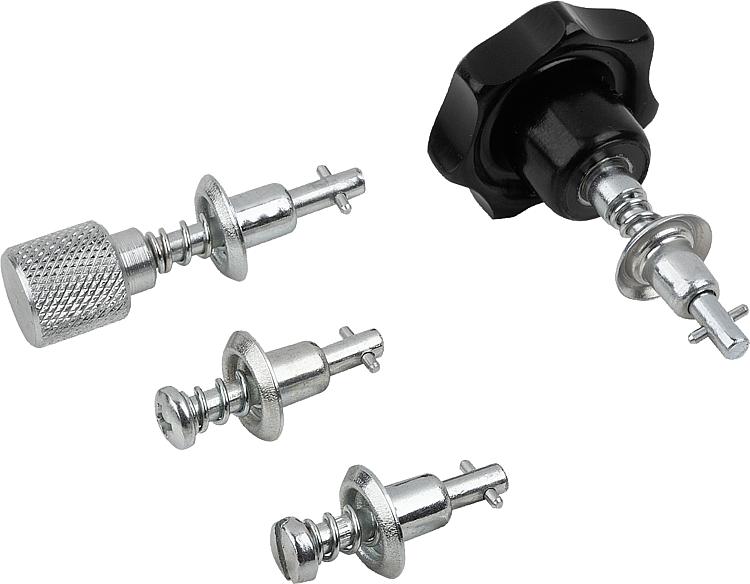

설명재질:스틸.표면 마무리:아연 도금.정보:플랩, 용기 뚜껑 및 기계 커버 등을 안전하게 지탱하고 닫기 위한 1/4 회전 잠금 장치. 잠금 장치는 90° 회전으로 닫히고 열립니다. 이때 소위 잠금 핀이 있는 핀 곡선을 그리며 잠금 장치 하부로 이동하여 스프링에 사전 장력이 가해지게 됩니다. 곡선의 끝에는 십자 핀이 맞물리는 작은 홈이 있습니다. 스프링에 의해 생성된 잠금 장치의 프리텐셔닝 력이 연결이 진동에도 안전하게 닫혀 있을 수 있도록 합니다.
잠금 장치 시스템의 모든 구성품(잠금 핀, 받침판, 잠금 장치 하부)은 커버 또는 프레임과 분리할 수 없는 상태로 연결되어 있습니다.
조작은 리세스나 크로스 리세스, 널링 그립/별 모양 그립을 통해 공구 없이 이행됩니다.

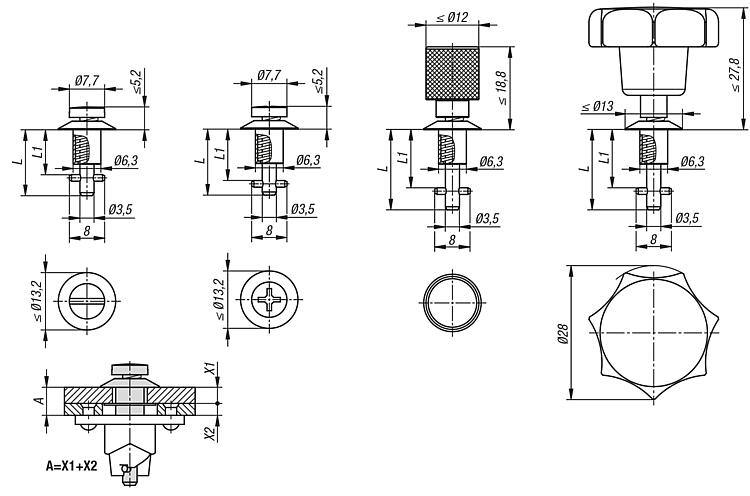

1/4 잠금 장치는 항상 1/4 트위스트 잠금 기능, 받침판, 잠금 장치 하부로 구성되어 있습니다. (리테이닝 디스크와 잠금 장치 하부는 별도로 주문하십시오).기술 데이터:최대 인장력 1300N.조립:커버를 통해 8mm 구멍을 뚫고 볼트를 핀과 함께 끼운 후 후면에서부터 받침판으로 고정합니다. 프레임에는 13mm의 중간 구멍과 두 개의 고정 구멍을 하부의 구멍 이미지에 따라 뚫습니다.액세서리:받침판 K1731. 잠금 장치 하부 K1732.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

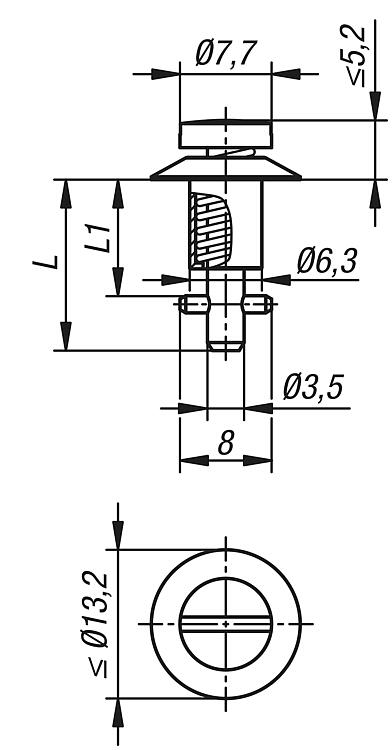

주문 번호 | A | L | L1 | CAD | 액세서리 | 가격 | 주문 |
---|
K1730.111015 | 0,75 - 1,50 | 14,95 | 10,15 | | | 요청 시 | | K1730.111090 | 1,50 - 2,25 | 14,95 | 10,9 | | | 요청 시 | | K1730.111165 | 2,25 - 3,00 | 14,95 | 11,65 | | | 요청 시 | | K1730.111240 | 3,00 - 3,75 | 17,2 | 12,4 | | | 요청 시 | | K1730.111315 | 3,75 - 4,50 | 17,2 | 13,15 | | | 요청 시 | | K1730.111390 | 4,50 - 5,25 | 17,2 | 13,9 | | | 요청 시 | | K1730.111465 | 5,25 - 6,00 | 19,45 | 14,65 | | | 요청 시 | | K1730.111540 | 6,00 - 6,75 | 19,45 | 15,4 | | | 요청 시 | | K1730.111615 | 6,75 - 7,50 | 19,45 | 16,15 | | | 요청 시 | | K1730.111690 | 7,50 - 8,25 | 21,7 | 16,9 | | | 요청 시 | | K1730.111765 | 8,25 - 9,00 | 21,7 | 17,65 | | | 요청 시 | | K1730.111840 | 9,00 - 9,75 | 21,7 | 18,4 | | | 요청 시 | | K1730.111915 | 9,75 - 10,50 | 23,95 | 19,15 | | | 요청 시 | | K1730.111990 | 10,50 - 11,25 | 23,95 | 19,9 | | | 요청 시 | | K1730.112065 | 11,25 - 12,00 | 23,95 | 20,65 | | | 요청 시 | | K1730.112140 | 12,00 - 12,75 | 26,2 | 21,4 | | | 요청 시 | | K1730.112215 | 12,75 - 13,50 | 26,2 | 22,15 | | | 요청 시 | | K1730.112290 | 13,50 - 14,25 | 26,2 | 22,9 | | | 요청 시 | | K1730.112365 | 14,25 - 15,00 | 28,45 | 23,65 | | | 요청 시 | | K1730.112440 | 15.00 - 15,75 | 28,45 | 24,4 | | | 요청 시 | | K1730.112515 | 15,75 - 16,50 | 28,45 | 25,15 | | | 요청 시 | | K1730.112590 | 16,50 - 17,25 | 30,7 | 25,9 | | | 요청 시 | | K1730.112665 | 17,25 - 18,00 | 30,7 | 26,65 | | | 요청 시 | | K1730.112740 | 18,00 - 18,75 | 30,7 | 27,4 | | | 요청 시 | | K1730.112815 | 18,75 - 19,50 | 32,95 | 28,15 | | | 요청 시 | | K1730.112890 | 19,50 - 20,25 | 32,95 | 28,9 | | | 요청 시 | | K1730.112965 | 20,25 - 21 | 32,95 | 29,65 | | | 요청 시 | |
|
1/4 회전 잠금 장치, 리세스 헤드 있음 |
자세한 정보 |
주문 번호 | A | L | L1 | CAD | 액세서리 | 가격 | 주문 |
---|
K1730.211015 | 0,75 - 1,50 | 14,95 | 10,15 | | | 요청 시 | | K1730.211090 | 1,50 - 2,25 | 14,95 | 10,9 | | | 요청 시 | | K1730.211165 | 2,25 - 3,00 | 14,95 | 11,65 | | | 요청 시 | | K1730.211240 | 3,00 - 3,75 | 17,2 | 12,4 | | | 요청 시 | | K1730.211315 | 3,75 - 4,50 | 17,2 | 13,15 | | | 요청 시 | | K1730.211390 | 4,50 - 5,25 | 17,2 | 13,9 | | | 요청 시 | | K1730.211465 | 5,25 - 6,00 | 19,45 | 14,65 | | | 요청 시 | | K1730.211540 | 6,00 - 6,75 | 19,45 | 15,4 | | | 요청 시 | | K1730.211615 | 6,75 - 7,50 | 19,45 | 16,15 | | | 요청 시 | | K1730.211690 | 7,50 - 8,25 | 21,7 | 16,9 | | | 요청 시 | | K1730.211765 | 8,25 - 9,00 | 21,7 | 17,65 | | | 요청 시 | | K1730.211840 | 9,00 - 9,75 | 21,7 | 18,4 | | | 요청 시 | | K1730.211915 | 9,75 - 10,50 | 23,95 | 19,15 | | | 요청 시 | | K1730.211990 | 10,50 - 11,25 | 23,95 | 19,9 | | | 요청 시 | | K1730.212065 | 11,25 - 12,00 | 23,95 | 20,65 | | | 요청 시 | | K1730.212140 | 12,00 - 12,75 | 26,2 | 21,4 | | | 요청 시 | | K1730.212215 | 12,75 - 13,50 | 26,2 | 22,15 | | | 요청 시 | | K1730.212290 | 13,50 - 14,25 | 26,2 | 22,9 | | | 요청 시 | | K1730.212365 | 14,25 - 15,00 | 28,45 | 23,65 | | | 요청 시 | | K1730.212440 | 15.00 - 15,75 | 28,45 | 24,4 | | | 요청 시 | | K1730.212515 | 15,75 - 16,50 | 28,45 | 25,15 | | | 요청 시 | | K1730.212590 | 16,50 - 17,25 | 30,7 | 25,9 | | | 요청 시 | | K1730.212665 | 17,25 - 18,00 | 30,7 | 26,65 | | | 요청 시 | | K1730.212740 | 18,00 - 18,75 | 30,7 | 27,4 | | | 요청 시 | | K1730.212815 | 18,75 - 19,50 | 32,95 | 28,15 | | | 요청 시 | | K1730.212890 | 19,50 - 20,25 | 32,95 | 28,9 | | | 요청 시 | | K1730.212965 | 20,25 - 21 | 32,95 | 29,65 | | | 요청 시 | |
|
주문 번호 | A | L | L1 | CAD | 액세서리 | 가격 | 주문 |
---|
K1730.311315 | 0,75 - 1,50 | 18,15 | 13,15 | | | 요청 시 | | K1730.311390 | 1,50 - 2,25 | 18,15 | 13,9 | | | 요청 시 | | K1730.311465 | 2,25 - 3,00 | 18,15 | 14,65 | | | 요청 시 | | K1730.311540 | 3,00 - 3,75 | 20,4 | 15,4 | | | 요청 시 | | K1730.311615 | 3,75 - 4,50 | 20,4 | 16,15 | | | 요청 시 | | K1730.311690 | 4,50 - 5,25 | 20,4 | 16,9 | | | 요청 시 | | K1730.311765 | 5,25 - 6,00 | 22,65 | 17,65 | | | 요청 시 | | K1730.311840 | 6,00 - 6,75 | 22,65 | 18,4 | | | 요청 시 | | K1730.311915 | 6,75 - 7,50 | 22,65 | 19,15 | | | 요청 시 | | K1730.311990 | 7,50 - 8,25 | 24,9 | 19,9 | | | 요청 시 | | K1730.312065 | 8,25 - 9,00 | 24,9 | 20,65 | | | 요청 시 | | K1730.312140 | 9,00 - 9,75 | 24,9 | 21,4 | | | 요청 시 | | K1730.312215 | 9,75 - 10,50 | 27,15 | 22,15 | | | 요청 시 | | K1730.312290 | 10,50 - 11,25 | 27,15 | 22,9 | | | 요청 시 | | K1730.312365 | 11,25 - 12,00 | 27,15 | 23,65 | | | 요청 시 | | K1730.312440 | 12,00 - 12,75 | 29,4 | 24,4 | | | 요청 시 | | K1730.312515 | 12,75 - 13,50 | 29,4 | 25,15 | | | 요청 시 | | K1730.312590 | 13,50 - 14,25 | 29,4 | 25,9 | | | 요청 시 | | K1730.312665 | 14,25 - 15,00 | 31,65 | 26,65 | | | 요청 시 | | K1730.312740 | 15.00 - 15,75 | 31,65 | 27,4 | | | 요청 시 | | K1730.312815 | 15,75 - 16,50 | 31,65 | 28,15 | | | 요청 시 | | K1730.312890 | 16,50 - 17,25 | 33,9 | 28,9 | | | 요청 시 | | K1730.312965 | 17,25 - 18,00 | 33,9 | 29,65 | | | 요청 시 | | K1730.313040 | 18,00 - 18,75 | 33,9 | 30,4 | | | 요청 시 | | K1730.313115 | 18,75 - 19,50 | 36,15 | 31,15 | | | 요청 시 | | K1730.313190 | 19,50 - 20,25 | 36,15 | 31,9 | | | 요청 시 | | K1730.313265 | 20,25 - 21 | 36,15 | 32,65 | | | 요청 시 | |
|
1/4 회전 잠금 장치, 별 모양 그립 있음 |
자세한 정보 |
주문 번호 | A | L | L1 | CAD | 액세서리 | 가격 | 주문 |
---|
K1730.411315 | 0,75 - 1,50 | 18,15 | 13,15 | | | 요청 시 | | K1730.411390 | 1,50 - 2,25 | 18,15 | 13,9 | | | 요청 시 | | K1730.411465 | 2,25 - 3,00 | 18,15 | 14,65 | | | 요청 시 | | K1730.411540 | 3,00 - 3,75 | 20,4 | 15,4 | | | 요청 시 | | K1730.411615 | 3,75 - 4,50 | 20,4 | 16,15 | | | 요청 시 | | K1730.411690 | 4,50 - 5,25 | 20,4 | 16,9 | | | 요청 시 | | K1730.411765 | 5,25 - 6,00 | 22,65 | 17,65 | | | 요청 시 | | K1730.411840 | 6,00 - 6,75 | 22,65 | 18,4 | | | 요청 시 | | K1730.411915 | 6,75 - 7,50 | 22,65 | 19,15 | | | 요청 시 | | K1730.411990 | 7,50 - 8,25 | 24,9 | 19,9 | | | 요청 시 | | K1730.412065 | 8,25 - 9,00 | 24,9 | 20,65 | | | 요청 시 | | K1730.412140 | 9,00 - 9,75 | 24,9 | 21,4 | | | 요청 시 | | K1730.412215 | 9,75 - 10,50 | 27,15 | 22,15 | | | 요청 시 | | K1730.412290 | 10,50 - 11,25 | 27,15 | 22,9 | | | 요청 시 | | K1730.412365 | 11,25 - 12,00 | 27,15 | 23,65 | | | 요청 시 | | K1730.412440 | 12,00 - 12,75 | 29,4 | 24,4 | | | 요청 시 | | K1730.412515 | 12,75 - 13,50 | 29,4 | 25,15 | | | 요청 시 | | K1730.412590 | 13,50 - 14,25 | 29,4 | 25,9 | | | 요청 시 | | K1730.412665 | 14,25 - 15,00 | 31,65 | 26,65 | | | 요청 시 | | K1730.412740 | 15.00 - 15,75 | 31,65 | 27,4 | | | 요청 시 | | K1730.412815 | 15,75 - 16,50 | 31,65 | 28,15 | | | 요청 시 | | K1730.412890 | 16,50 - 17,25 | 33,9 | 28,9 | | | 요청 시 | | K1730.412965 | 17,25 - 18,00 | 33,9 | 29,65 | | | 요청 시 | | K1730.413040 | 18,00 - 18,75 | 33,9 | 30,4 | | | 요청 시 | | K1730.413115 | 18,75 - 19,50 | 36,15 | 31,15 | | | 요청 시 | | K1730.413190 | 19,50 - 20,25 | 36,15 | 31,9 | | | 요청 시 | | K1730.413265 | 20,25 - 21 | 36,15 | 32,65 | | | 요청 시 | |
|
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
