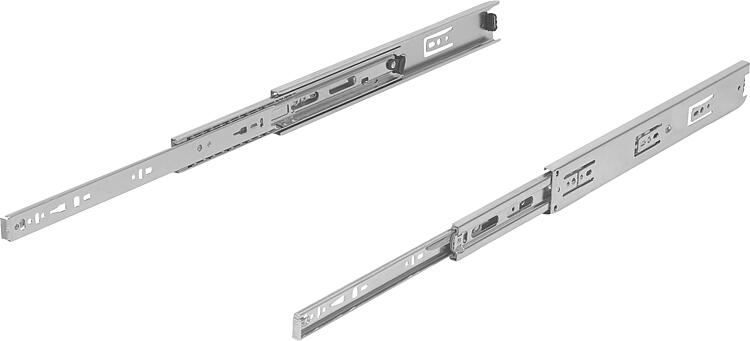

텔레스코픽 레일, 스틸 측면 조립용, 전체 확장, 최대 하중량 50kg, C형
 K2381_C

텔레스코픽 레일, 스틸 측면 조립용, 전체 확장, 최대 하중량 50kg, C형

 뒤로

품목 설명/제품 이미지
설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:전체 확장형 텔레스코픽 레일에서 스트로크는 대략 조립 길이와 같기 때문에 더욱 편리하고 접근성이 좋습니다. 잠금 해제 레버를 사용하여 서랍을 쉽게 빼내고 가이드에서 분리할 수 있습니다. 텔레스코픽 레일의 동적 부하 용량은 전체 확장하여 사용할 때 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다.

수평 설치에는 적합하지 않음.

고정 나사의 헤드 높이는 2.5mm를 초과하지 마십시오. 그렇지 않을 경우 다른 레일 부품과 충돌할 위험이 있습니다.

A형:
텔레스코픽 레일은 닫을 때 닫힘 완충장치에 의해 완충되게 맞물리며 스스로 끝까지 들어갑니다.
기재된 하중량은 80,000회　주기에서 최대 값을 나타냅니다.

B형:
가벼운 압력을 가하면 텔레스코픽 레일은 거의 무소음으로 스스로 나옵니다. 기재된 하중량은 레일 간격 450mm에서 측정되었으며 80,000회 주기의 최대값을 의미합니다.

C형:
열림 및 닫힘 위치에서 맞물림.
기재된 하중량은 레일 간격이 450 mm에서 측정되었으며 10,000회 또는 80,000회 주기에서의 최대값을 의미합니다.

D형:
닫힘 위치에서 맞물림.
기재된 하중량은 레일 간격이 450 mm에서 측정되었으며 80,000회 주기에서의 최대값을 의미합니다.

E형:
스스로 닫힘 기능을 통해 텔레스코픽 레일은 닫힐 때 스스로 끝까지 들어갑니다.
기재된 하중량은 레일 간격이 450 mm에서 측정되었으며 10,000회 또는 80,000회 주기에서의 최대값을 의미합니다.온도 범위:A형:
+10°C ~ +40°C.

B형:
-20°C ~ +70°C.

C형:
-20°C ~ +70°C.

D형:
-20°C ~ +70°C.장점:소프트 클로즈
누름 열림
자동 닫힘
열림 및 닫힘 위치에서 맞물림
전면 퀵 릴리스액세서리:조립 브래킷, 스틸, 텔레스코픽 레일용, K2393도면 설명:
B형:
1) 조립 구멍은 K2381.2040022, K2381.2050022,
K2381.2060022, K2381.2040035, K2381.2050035 및 K2381.2060035에 없음

C형:
1) 조립 구멍은 K2381.30600, K2381.30650 및 K2381.30700에 있음
2) 조립 구멍은 K2381.30250에 없음

D형:
1) 조립 구멍은 K2381.40148, K2381.40199
및 K2381.40250에 없음
2) 조립 구멍은 K2381.40600, K2381.40650
및 K2381.40700에 있음
3) 조립 구멍은 K2381.30600 및 K2381.30650에 없음

E형:
1) 조립 구멍은 K2381.5040027, K2381.5050027, K2381.5040041 및 K2381.5050041에 없음
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
데이터 시트 K2381_C 텔레스코픽 레일, 스틸 측면 조립용, 전체 확장, 최대 하중량 50kg, C형 272 kB

도면

텔레스코픽 레일, 스틸 측면 조립용, 전체 확장, 최대 하중량 50kg, C형

캐드데이터 및 상세 정보
주문 번호타입형태 타입조립제품 타입쌍 당
하중
(80,000 주기) kg		쌍 당 지탱력
(10.000 주기) kg		포장 유형CAD액세서리가격주문
K2381.30250C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드41471 개 = 1 쌍 요청 시
K2381.30300C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드42481 개 = 1 쌍 요청 시
K2381.30350C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드43491 개 = 1 쌍 요청 시
K2381.30400C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드44501 개 = 1 쌍 요청 시
K2381.30450C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드45501 개 = 1 쌍 요청 시
K2381.30500C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드45501 개 = 1 쌍 요청 시
K2381.30550C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드45501 개 = 1 쌍 요청 시
K2381.30600C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드45501 개 = 1 쌍 요청 시
K2381.30650C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드44491 개 = 1 쌍 요청 시
K2381.30700C열린 위치 및 닫힌 위치의 멈춤쇠측면 장착스탠다드43481 개 = 1 쌍 요청 시
주문 번호A

A1A2A3A4A5A6A7A8A9A10A11BH스트로크
S		LKIPP 액세서리CAD액세서리가격주문
K2381.3025035-160---96----19212,745,7243250- 요청 시
K2381.3030035-224---96----24212,745,7305300- 요청 시
K2381.3035035128224---128----29212,745,7356350K2393.0347 요청 시
K2381.3040035128224320--128----34212,745,7406400K2393.0397 요청 시
K2381.3045035128-352--128--320-39212,745,7457450K2393.0447 요청 시
K2381.3050035128-416--128--320-44212,745,7508500K2393.0497 요청 시
K2381.3055035128-352-480128--32041649212,745,7559550- 요청 시
K2381.3060035128224352480-128224-416-54212,745,7610600- 요청 시
K2381.3065035128224352544-128224-41654459212,745,7660650- 요청 시
K2381.3070035128224352544-12822428841654464212,745,7711700- 요청 시
