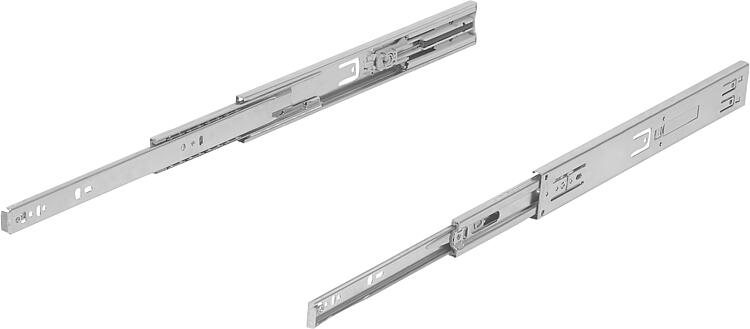

K2381_A텔레스코픽 레일, 스틸 측면 장착용, 전체 확장형, 최대 하중량 50kg, A형 |
뒤로 |
|
|
설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:전체 확장형 텔레스코픽 레일에서 스트로크는 대략 조립 길이와 같기 때문에 더욱 편리하고 접근성이 좋습니다. 잠금 해제 레버를 사용하여 서랍을 쉽게 빼내고 가이드에서 분리할 수 있습니다. 텔레스코픽 레일의 동적 부하 용량은 전체 확장하여 사용할 때 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다.
수평 설치에는 적합하지 않음.
고정 나사의 헤드 높이는 2.5mm를 초과하지 마십시오. 그렇지 않을 경우 다른 레일 부품과 충돌할 위험이 있습니다.
A형:

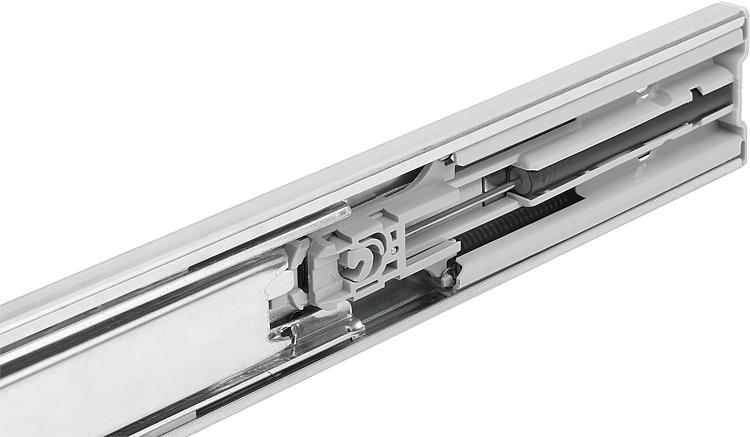

텔레스코픽 레일은 닫을 때 닫힘 완충장치에 의해 완충되게 맞물리며 스스로 끝까지 들어갑니다.
기재된 하중량은 80,000회 주기에서 최대 값을 나타냅니다.
B형:
가벼운 압력을 가하면 텔레스코픽 레일은 거의 무소음으로 스스로 나옵니다. 기재된 하중량은 레일 간격 450mm에서 측정되었으며 80,000회 주기의 최대값을 의미합니다.
C형:
열림 및 닫힘 위치에서 맞물림.
기재된 하중량은 레일 간격이 450 mm에서 측정되었으며 10,000회 또는 80,000회 주기에서의 최대값을 의미합니다.
D형:
닫힘 위치에서 맞물림.
기재된 하중량은 레일 간격이 450 mm에서 측정되었으며 80,000회 주기에서의 최대값을 의미합니다.
E형:
스스로 닫힘 기능을 통해 텔레스코픽 레일은 닫힐 때 스스로 끝까지 들어갑니다.
기재된 하중량은 레일 간격이 450 mm에서 측정되었으며 10,000회 또는 80,000회 주기에서의 최대값을 의미합니다.장점:소프트 클로즈
누름 열림
자동 닫힘
열림 및 닫힘 위치에서 맞물림
전면 퀵 릴리스액세서리:조립 브래킷, 스틸, 텔레스코픽 레일용, K2393도면 설명:B형:
1) 조립 구멍은 K2381.2040022, K2381.2050022,
K2381.2060022, K2381.2040035, K2381.2050035 및 K2381.2060035에 없음
C형:
1) 조립 구멍은 K2381.30600, K2381.30650 및 K2381.30700에 있음
2) 조립 구멍은 K2381.30250에 없음
D형:
1) 조립 구멍은 K2381.40148, K2381.40199
및 K2381.40250에 없음
2) 조립 구멍은 K2381.40600, K2381.40650
및 K2381.40700에 있음
3) 조립 구멍은 K2381.30600 및 K2381.30650에 없음
E형:
1) 조립 구멍은 K2381.5040027, K2381.5050027, K2381.5040041 및 K2381.5050041에 없음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 형태 타입 | 조립 | 제품 타입 | 쌍 당
하중
(80,000 주기) kg | 포장 유형 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2381.10350 | A | Soft close | 측면 장착 | 스탠다드 | 43 | 1 개 = 1 쌍 |  | | 요청 시 | | | K2381.10400 | A | Soft close | 측면 장착 | 스탠다드 | 44 | 1 개 = 1 쌍 | | | 요청 시 | | | K2381.10450 | A | Soft close | 측면 장착 | 스탠다드 | 45 | 1 개 = 1 쌍 | | | 요청 시 | | | K2381.10500 | A | Soft close | 측면 장착 | 스탠다드 | 45 | 1 개 = 1 쌍 | | | 요청 시 | | | K2381.10550 | A | Soft close | 측면 장착 | 스탠다드 | 45 | 1 개 = 1 쌍 | | | 요청 시 | | | K2381.10600 | A | Soft close | 측면 장착 | 스탠다드 | 45 | 1 개 = 1 쌍 | | | 요청 시 | | | K2381.10650 | A | Soft close | 측면 장착 | 스탠다드 | 44 | 1 개 = 1 쌍 | | | 요청 시 | | | K2381.10700 | A | Soft close | 측면 장착 | 스탠다드 | 43 | 1 개 = 1 쌍 | | | 요청 시 | |
| 주문 번호 | A
| A1 | A2 | A3 | A5 | A6 | A7 | A8 | B | H | 스트로크
S | L | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2381.10350 | 35,1 | 128 | - | - | - | - | - | 259 | 12,7 | 45,7 | 310 | 350 | | | 요청 시 | | | K2381.10400 | 35,1 | 128 | 224 | - | - | 288 | - | - | 12,7 | 45,7 | 406 | 400 | | | 요청 시 | | | K2381.10450 | 35,1 | 128 | 224 | - | - | - | - | - | 12,7 | 45,7 | 457 | 450 | | | 요청 시 | | | K2381.10500 | 35,1 | 128 | 224 | 320 | - | - | - | 409 | 12,7 | 45,7 | 508 | 500 | | | 요청 시 | | | K2381.10550 | 35,1 | 128 | 224 | 352 | - | - | 416 | - | 12,7 | 45,7 | 559 | 550 | | | 요청 시 | | | K2381.10600 | 35,1 | 128 | 224 | 352 | 224 | - | - | 509 | 12,7 | 45,7 | 610 | 600 | | | 요청 시 | | | K2381.10650 | 35,1 | 128 | 224 | 352 | 224 | - | 544 | - | 12,7 | 45,7 | 660 | 650 | | | 요청 시 | | | K2381.10700 | 35,1 | 128 | 224 | 352 | 224 | 288 | 544 | 609 | 12,7 | 45,7 | 711 | 700 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
