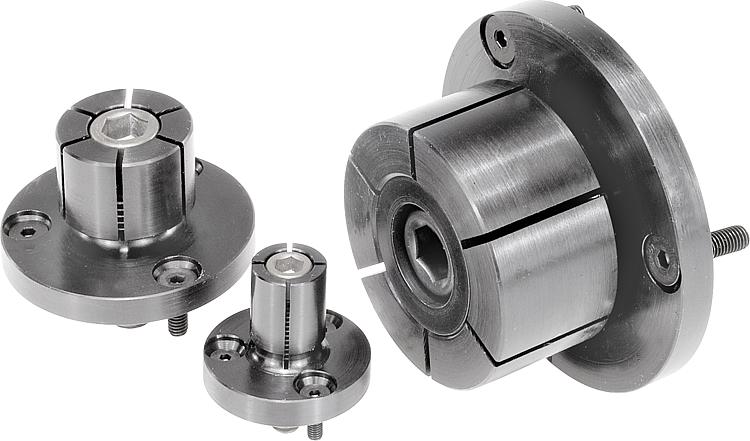

Mandrel Collet
구조강
검정 산화 마무리
- 내부 클램핑용
- 돌출 모서리 없는 클램핑
- 클램핑 윤곽은 기계가공하여 조절 가능
판매 단위
₩212,451 / 개
부가세 별도
재고 현황은 실시간으로 반영됩니다.
Added to your shopping cart
D=최대 지름
7,4
D=최소 지름
4,1
D1
20 h9
D2
13,7
D3
접시 머리 나사용
ISO 10642
M2
D4
테이퍼 헤드
볼트
M2
H
10,7
H1
7,6
H2
6,1
H3
4,1
Item
Mandrel Collet
KIPP 액세서리
K1970.0212
S1
(클램핑 거리)
0,1
SW
테이퍼 헤드
볼트
1,5
구성품 재질
경화 스틸
본체 재질
구조강
이용
가공된 부품
조임 토크
max. Nm
0,7
클램핑 유형
내부 클램핑
클램핑력
max. kN
1,1
표면
구성품
케이스 경화 처리
표면
기본 몸체
검정 산화 마무리
설명
재료
하우징 연강,
테이퍼 헤드 볼트 경화 스틸.
테이퍼 헤드 볼트 경화 스틸.
표면 마무리
하우징 검정 산화.
테이퍼 헤드 볼트 케이스 경화.
테이퍼 헤드 볼트 케이스 경화.
정보
클램핑 플러그는 선반 가공의 2차 작업 제품
클램프로 적합합니다. 직경 D는 클램프 되어진
워크피스의 직경입니다.
제작이 쉽고 외부 클램프 필요 없음.
육각 소켓 렌치나 유압으로 작동합니다.
* D min. = 최소 허용 ”D” 직경으로 회전
또는 밀링함.
클램프로 적합합니다. 직경 D는 클램프 되어진
워크피스의 직경입니다.
제작이 쉽고 외부 클램프 필요 없음.
육각 소켓 렌치나 유압으로 작동합니다.
* D min. = 최소 허용 ”D” 직경으로 회전
또는 밀링함.
조립
직경에서 주축을 약 0.1mm(클램핑 거리) 거리를 둠. 이때 회전 기계 또는 밀링 기계에서 주축을 공작물 내경으로 가공함.
플랜지는 필요 시 보어홀 또는 로케이팅 핀으로 중심을 맞추어 놓을 수 있음.
플랜지는 필요 시 보어홀 또는 로케이팅 핀으로 중심을 맞추어 놓을 수 있음.

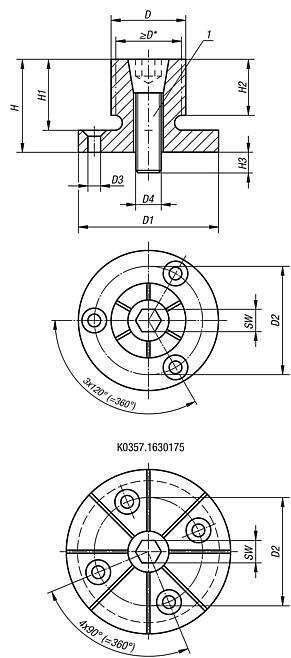

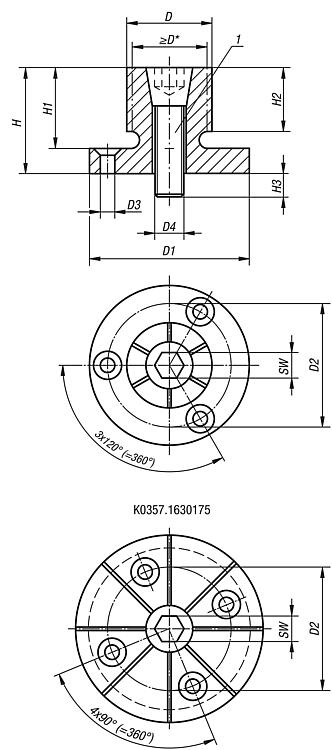

도면 설명
1) 테이퍼 헤드-볼트
