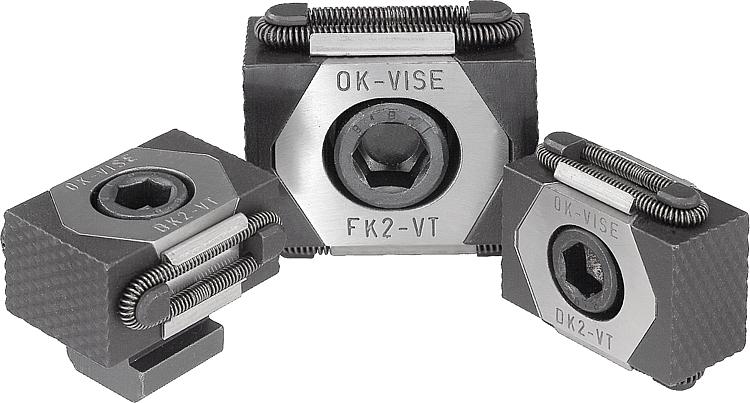

K0040엣지 클램프 클램핑 면 세레이션 |
뒤로 |
|
|
설명재질:기본 몸체, 클램핑 세그먼트, 툴 스틸표면 마무리:기본 몸체, 경화 처리
클램핑 세그먼트, 경화 처리(49-51 HRC) 및 검정 산화 처리
엣지 표면, 연마. 정보:엣지 클램프는 컴팩트한 설계로 인해 수평 및 수직 멀티 클램핑에 특히 적합함. 경화, 연마된 쐐기 표면으로 인해 클램핑 장력이 큼.
그리드 홀 또는 T 슬롯으로 해당 엣지 클램프를 고정시킬 수 있음. 소켓 헤드 스크류 DIN 912을 돌려 양쪽의 클램핑 유닛이 바깥으로 이동하여 고정 스토퍼에 대해 공작물을 누름.
K0040.08 및 K0040.0810 버전의 클램핑 죠오는 그루브이 없음.
통합형 긴 홀을 통해 엣지 클램프가 이동할 수 있음.
주문 번호별 이동 거리:
K0040.08 = ±0,5 mm
K0040.12 = ±1,0 mm

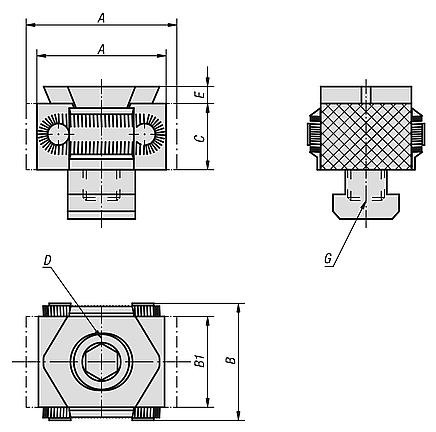

K0040.16 = ±1,5 mm 도면 설명:D) 소켓 캡 스크류 DIN 912

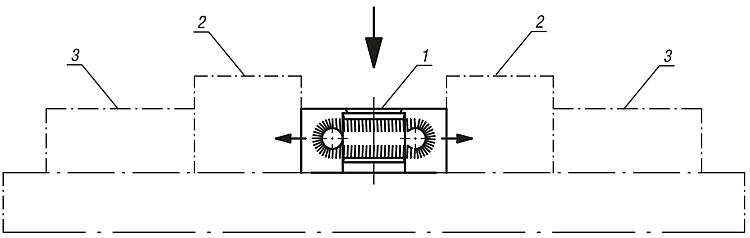

1) 테이퍼 클램프
2) 워크 피스
3) 고정 스토퍼 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
|
