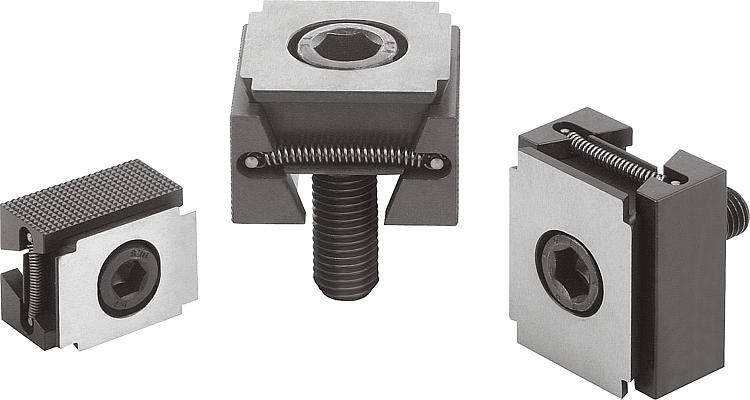

K0039테이퍼 클램프 매끈한면 또는 세레이션 |
뒤로 |
|
|
설명재질:더블 엣지 및 클램핑 세그먼트, 단강표면 마무리:더블 엣지 및 클램핑 세그먼트, 경화,검정색.정보:테이퍼 클램프 그 기능 원리로 멀티
클램핑에 적합함. 엣지 면으로 큰
장력을 실현함. 클램핑을 위해 나사 홀
또는 T 슬롯에 엣지 클램프를
선택적으로 삽입할 수 있음.
클램핑 스크류를 안쪽으로 조여 두
클램핑 유닛이 바깥쪽으로 이동되고 고정
스톱 죠우에 대해 공작물을 누름.
더블 엣지의 결합된 긴 홀을 통해 테이퍼
클램프를 이동하거나 오차를 조절할 수 있음.
이동 거리:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm

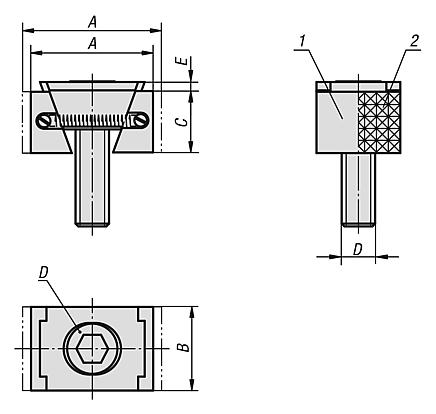

M16 = ±1,5 mm도면 설명:D) 소켓 캡 스크류 DIN 6912
1) 클램핑 표면 매끈함
2) 클램핑 표면 세레이션
3) 테이퍼 클램프
4) 워크 피스
5) 고정 스토퍼 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 모델 1 | 버전 2 | A
min. | A
max. | B | C | D | E | 클램핑력
max. kN
| 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0039.1108 | 매끄러운 | 양 면 | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 |  | | 요청 시 | | | K0039.1110 | 매끄러운 | 양 면 | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 요청 시 | | | K0039.1112 | 매끄러운 | 양 면 | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 요청 시 | | | K0039.1116 | 매끄러운 | 양 면 | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 요청 시 | | | K0039.2108 | 세레이션 | 양 면 | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 | | | 요청 시 | | | K0039.2110 | 세레이션 | 양 면 | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 요청 시 | | | K0039.2112 | 세레이션 | 양 면 | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 요청 시 | | | K0039.2116 | 세레이션 | 양 면 | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 요청 시 | | | K0039.1208 | 매끄러운 | 양 면 | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 요청 시 | | | K0039.1210 | 매끄러운 | 양 면 | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 요청 시 | | | K0039.1212 | 매끄러운 | 양 면 | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 요청 시 | | | K0039.1216 | 매끄러운 | 양 면 | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 요청 시 | | | K0039.2208 | 세레이션 | 양 면 | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 요청 시 | | | K0039.2210 | 세레이션 | 양 면 | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 요청 시 | | | K0039.2212 | 세레이션 | 양 면 | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 요청 시 | | | K0039.2216 | 세레이션 | 양 면 | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
