K0013후크 클램프, 플랜지 및 편심 레버 있음 |
뒤로 |
|
|
설명재질:기본 몸체 및 후크 클램프, 카본 스틸.
핸들, 캐스팅 알루미늄 EN AC-46200.
스러스트 와셔, 플라스틱 PA 66 GF 35-X 유리 섬유.
힌지 핀, 스터드 나사 및 와셔, 스테인레스 스틸 1.4305. 표면 마무리:기본 몸체 및 후크 클램프, 열처리 및 검정 산화 처리.
핸들, 검정색 파우더 코팅.
스러스트 와셔, 검정색.
힌지 핀, 스터드 나사 및 와셔, 검정색.정보:워크피스 삽입 및 제거를 위해 후크 클램프를 회전할 수 있어 위에서 삽입해야 하는 부품 클램핑에 이상적입니다.

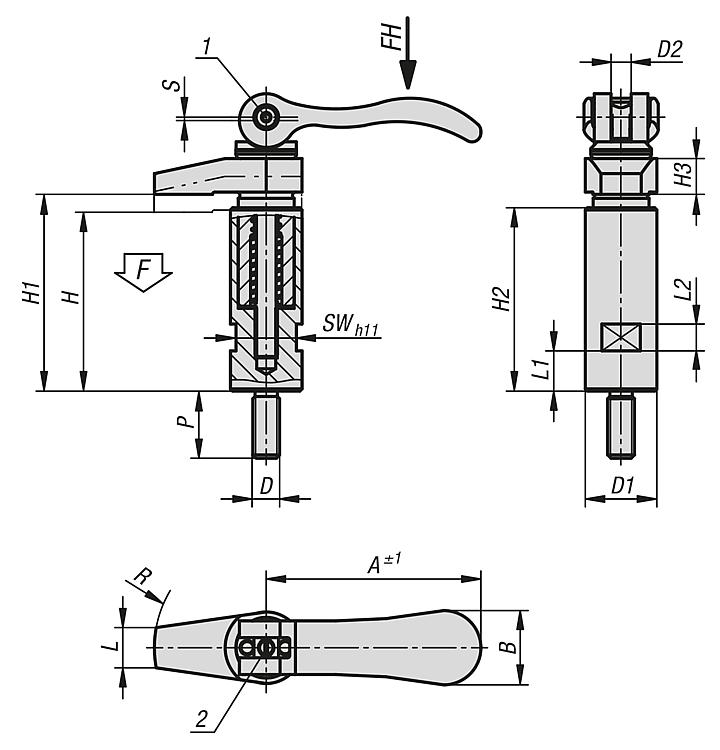

정확한 클램핑 높이는 스터드 나사의 미세 나사산을 통해 스크류 드라이버로 조절합니다. 이 설정은 고정 볼트로 고정할 수 있습니다. 길이 S는 편심의 클램핑 스트로크에 해당합니다.도면 설명:1) 핀용 고정 볼트
2) 텐션 레버 정밀 조정용 스터드 나사 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | D
| D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | A | B | P | R | SW | 스트로크
S | F
kN | 손 힘
FH
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0013.206 | M6 | 20 | M6x0,5 | 56 | 60 | 53 | 10 | 9 | 9 | 8 | 70,4 | 21,5 | 20 | 30 | 17 | 1,2 | 4 | 120 |  | | 요청 시 | | | K0013.208 | M8 | 20 | M6x0,5 | 56 | 60 | 53 | 10 | 9 | 9 | 8 | 70,4 | 21,5 | 20 | 30 | 17 | 1,2 | 4 | 120 | | | 요청 시 | | | K0013.210 | M10 | 25 | M8x0,75 | 72 | 79 | 67 | 12 | 12 | 13 | 10 | 96 | 33,3 | 25 | 40 | 19 | 1,5 | 8 | 350 | | | 요청 시 | | | K0013.212 | M12 | 32 | M8x0,75 | 88 | 96 | 82 | 18 | 18 | 18 | 12 | 96 | 33,3 | 30 | 50 | 27 | 1,5 | 8 | 350 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
