K1547

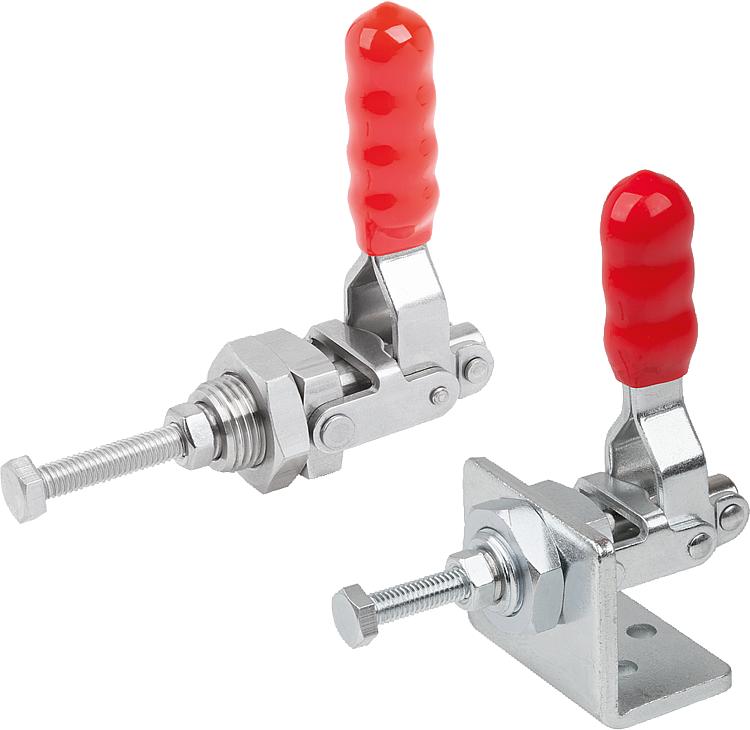

푸시 풀 클램프 콘솔 있음

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 푸시 풀 클램프 콘솔 있음

품목 설명/제품 이미지

설명재질:스틸 또는 스테인리스 스틸.표면 마무리:스틸, 아연 도금 및 피막처리.
스테인리스 스틸, 표면 광택.
플라스틱 그립, 내유성정보:푸시 풀 클램프는 열리고 닫힌 핸들
위치에서 잠기게 된다. 즉 밀고 당기는
용도로 사용되어 집니다.
공급된 나사 너트는 어느 위치에나 장착을

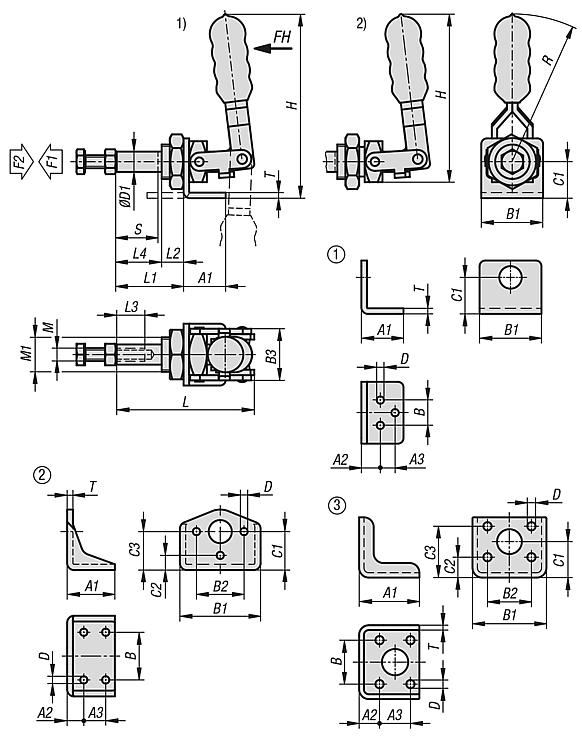

쉽게 해줍니다.경고:스테인리스 스틸 버전은 콘솔이 없습니다.도면 설명:

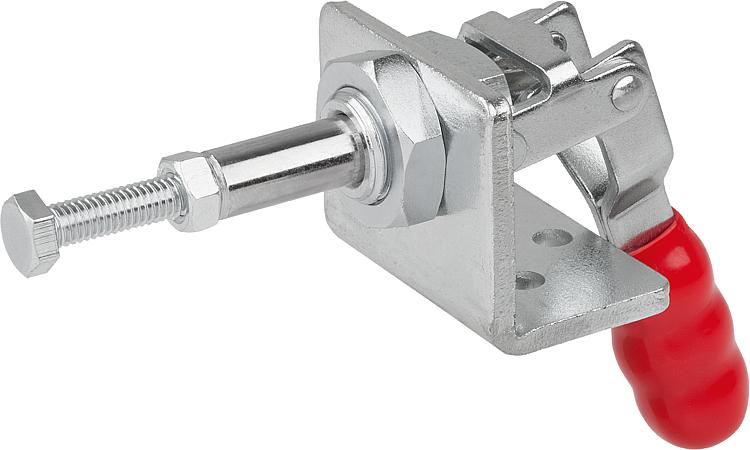

1) 브래킷 있음

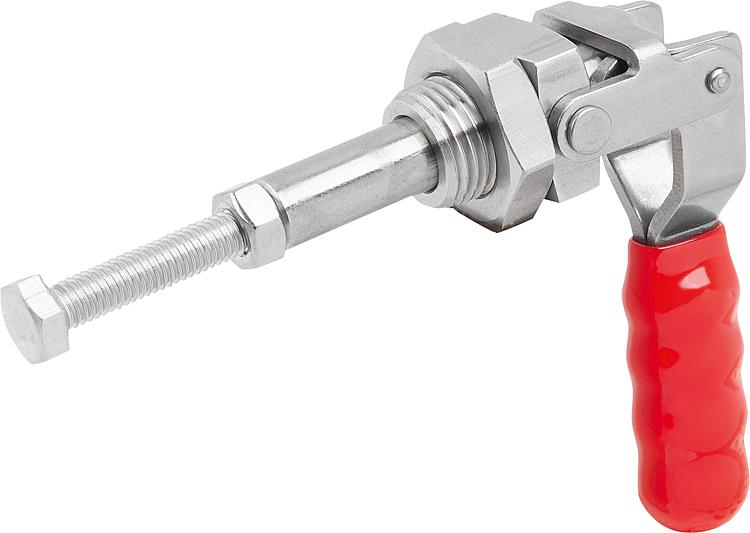

2) 브래킷 없음

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1547 푸시 풀 클램프 콘솔 있음

387 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	본체 재질	버전 2	장착 홀 모양	그립의 개구 각도	손 힘 FH N	클램핑력 F1 N	홀딩력 F2 N	가격
K1547.01000	스틸	브래킷 있음	1	189°	40	500	1000	요청 시
K1547.02000	스틸	브래킷 있음	2	186°	60	1000	2000	요청 시
K1547.04000	스틸	브래킷 있음	3	181°	100	2000	4000	요청 시
K1547.11000	스테인레스 스틸	브래킷 없음	-	189°	40	500	1000	요청 시
K1547.12000	스테인레스 스틸	브래킷 없음	-	186°	60	1000	2000	요청 시
K1547.14000	스테인레스 스틸	브래킷 없음	-	181°	100	2000	4000	요청 시

주문 번호	본체 재질	A1	A2	A3	B	B1	B2	B3	C1	C2	C3	D	D1	H	L	L1	L2	L3	L4	M	M1	R	T	스트로크 S	가격
K1547.01000	스틸	30	13,5	10,5	18	44	-	24	26	-	-	5,2	9,4	94,5	64,3	30	8,7	15,8	21,3	M6	M16x1,5	68,5	4	20,3	요청 시
K1547.02000	스틸	41,3	14,4	19	41,3	69,9	41,3	28,6	33	12,7	33,3	5,6	10,9	123	118,7	41,7	11	25,4	40,7	M8	M20x1,5	90	5	40	요청 시
K1547.04000	스틸	62	21	31,8	45,2	76	45,2	40	37	21	52,8	8,5	15,9	164,5	169,2	86	17	32	69	M10	M27x2	127	5	66,7	요청 시
K1547.11000	스테인레스 스틸	-	-	-	-	-	-	-	-	-	-	-	9,4	78	64,3	34	12,7	15,8	21,3	M6	M16x1,5	68,5	-	20,3	요청 시
K1547.12000	스테인레스 스틸	-	-	-	-	-	-	-	-	-	-	-	10,9	100,9	118,7	46,7	16	25,4	40,7	M8	M20x1,5	90	-	40	요청 시
K1547.14000	스테인레스 스틸	-	-	-	-	-	-	-	-	-	-	-	15,9	143	169,2	91	22	32	69	M10	M27x2	127	-	66,7	요청 시
