K1546

푸시 풀 클램프 콘솔 있음

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 푸시 풀 클램프 콘솔 있음

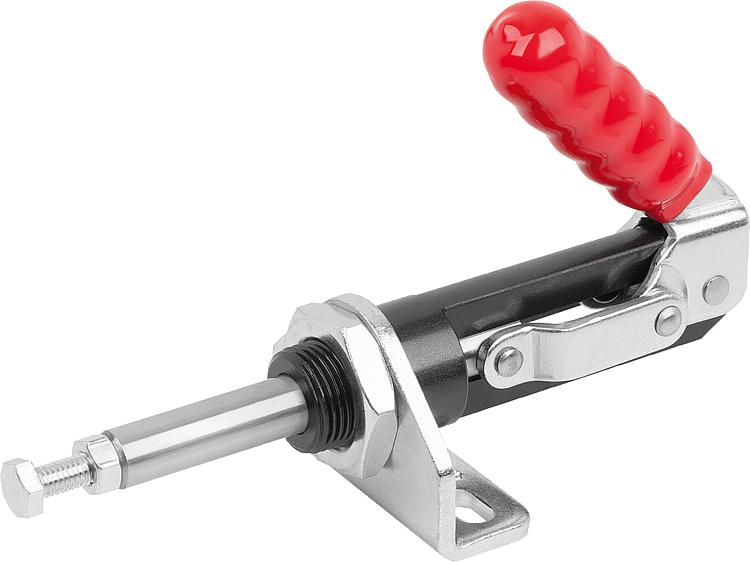

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:스틸, 아연 도금 및 피막처리.
플라스틱 그립, 내유성.정보:푸시 풀 클램프는 열리고 닫힌 핸들
위치에서 잠기게 된다. 즉 밀고 당기는
용도로 사용되어 집니다.
공급된 나사 너트는 어느 위치에나 장착을
쉽게 해줍니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1546 푸시 풀 클램프 콘솔 있음

265 kB

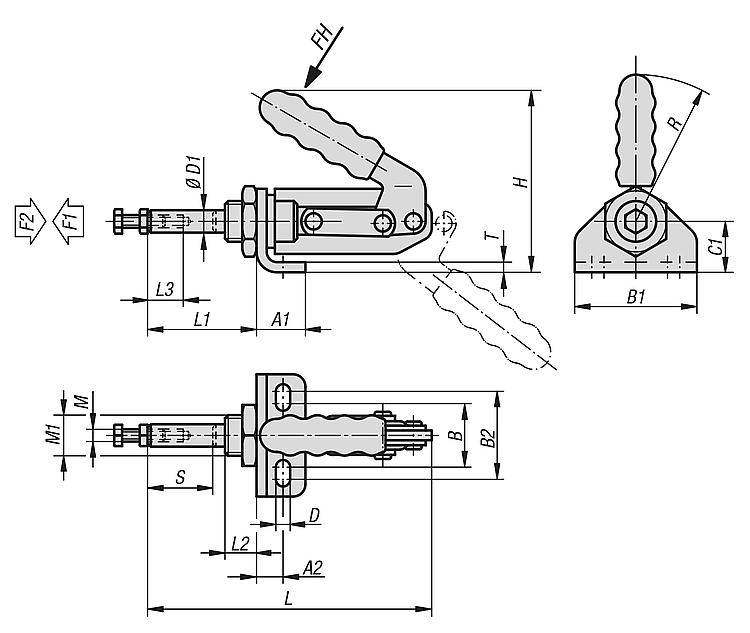

도면

캐드데이터 및 상세 정보

주문 번호	그립의 개구 각도	손 힘 FH N	클램핑력 F1 N	홀딩력 F2 N	CAD	액세서리	가격	주문
K1546.02400	190°	150	1200	2400			요청 시
K1546.04000	185°	180	2000	4000			요청 시

주문 번호	A1	A2	B	B1	B2	C1	D	D1	H	L	L1	L2	L3	M	M1	R	T	스트로크 S	CAD	액세서리	가격	주문
K1546.02400	22,4	13,4	30	57	42	25	6,5	11	85	136	51	13	12	M6	M20x1,5	60	4	32			요청 시
K1546.04000	28	15,5	30	64	45	30	8,5	16	120	173	59,5	17,5	20	M10	M24x1,5	90	4,5	38			요청 시
