K0663

안전 장치 퀵 클램프 수직형 수직발, 조절형 클램핑 스핀들, 스테인레스 스틸

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 안전 장치 퀵 클램프 수직형 수직발, 조절형 클램핑 스핀들, 스테인레스 스틸

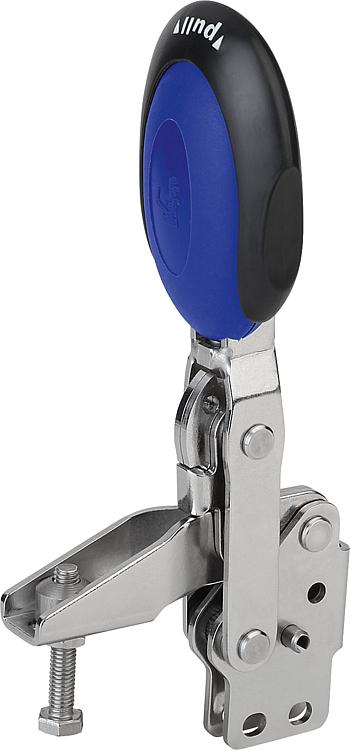

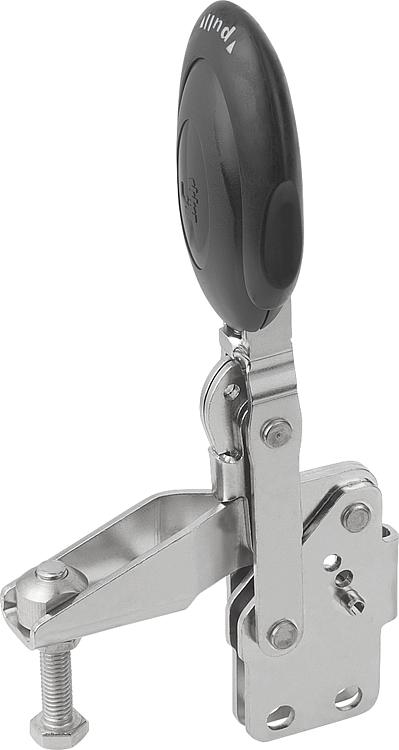

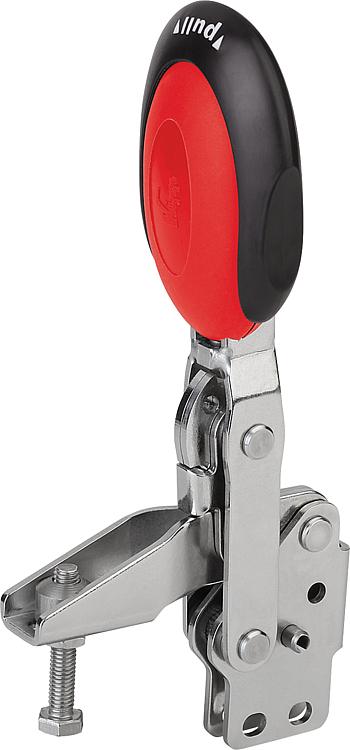

품목 설명/제품 이미지

설명재질:스테인레스 스틸
폴리아미드 그립 .
잠금 해제 브라켓 TPE.표면 마무리:자연적 마무리.
그립 색상: 파란색, 검정색 또는 빨간색정보:정비가 필요 없는 높은 품질의 조인트 부싱.
열거나 닫을 때 지속적이고 일정한 힘 사용.
최적합 상태의 안정성은 U-프로필 원추형
클램핑 암으로 구현됨. 자동 안전 장치 장착되
내장형 로킹 바 포함.요청 시:기타 핸들 색상액세서리:K0106
K0384
K0390
K0392

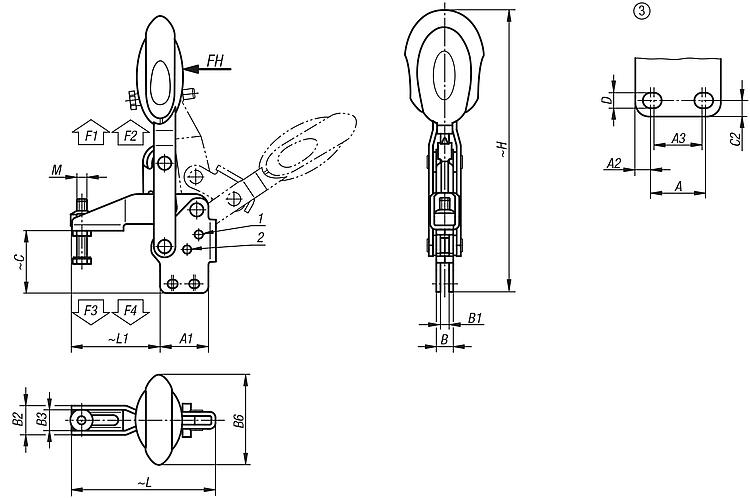

K0667도면 설명:

1) 스토퍼 핀 위치 1
2) 스토퍼 핀 위치 2

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0663 안전 장치 퀵 클램프 수직형 수직발, 조절형 클램핑 스핀들, 스테인레스 스틸

359 kB

기술 노트 안전 잠금장치가 있는 퀵 릴리스

641 kB

도면

캐드데이터 및 상세 정보

주문 번호	구성품 색상	핀 위치1 홀딩암의 개구 각도	핀 위치2 홀딩암의 개구 각도	스토퍼 없음 홀딩암의 개구 각도	핀 위치1 그립의 개구 각도	핀 위치2 그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	가격
K0663.106101	군청색 RAL 5002	56°	83°	141°	46°	56°	160	1350	1650	920	1050	요청 시
K0663.108101	군청색 RAL 5002	13°	93°	158°	26°	61°	190	2000	2800	940	1350	요청 시
K0663.106100	검회색 RAL 7021	56°	83°	141°	46°	56°	160	1350	1650	920	1050	요청 시
K0663.108100	검회색 RAL 7021	13°	93°	158°	26°	61°	190	2000	2800	940	1350	요청 시
K0663.106103	신호등 빨강 RAL 3020	56°	83°	141°	46°	56°	160	1350	1650	920	1050	요청 시
K0663.108103	신호등 빨강 RAL 3020	13°	93°	158°	26°	61°	190	2000	2800	940	1350	요청 시

주문 번호	구성품 색상	장착 홀 모양	M	A	A1	A2	A3	B	B1	B2	B3	B6	C	C2	D	H	L	L1	가격
K0663.106101	군청색 RAL 5002	3	M6x35	14	29	7	12	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	요청 시
K0663.108101	군청색 RAL 5002	3	M8x45	21	39	9	19	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	요청 시
K0663.106100	검회색 RAL 7021	3	M6x35	14	29	7	12	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	요청 시
K0663.108100	검회색 RAL 7021	3	M8x45	21	39	9	19	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	요청 시
K0663.106103	신호등 빨강 RAL 3020	3	M6x35	14	29	7	12	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	요청 시
K0663.108103	신호등 빨강 RAL 3020	3	M8x45	21	39	9	19	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	요청 시
