K0089

수평 공압 클램프 타입 A

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 수평 공압 클램프 타입 A

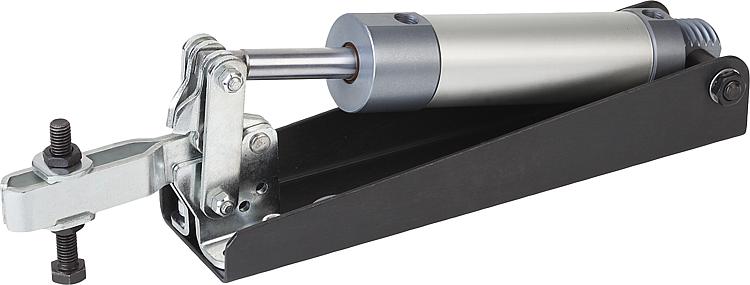

품목 설명/제품 이미지

설명재질:스틸 레버 부품 및 클램핑 스핀들.표면 마무리:아연 도금 및 크롬 처리 레버 부품.
인산염 처리 클램핑 스핀들 및 너트.
실린더 검정색.정보:K0089.0075, K0089.0150
버전은 네오프렌 압력 패드를 공급함.액세서리:K0101
K0102
K0103
K0106
K0107공압 실린더:충격 조정 장치 없는 복동 실린더.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0089 수평 공압 클램프 타입 A

204 kB

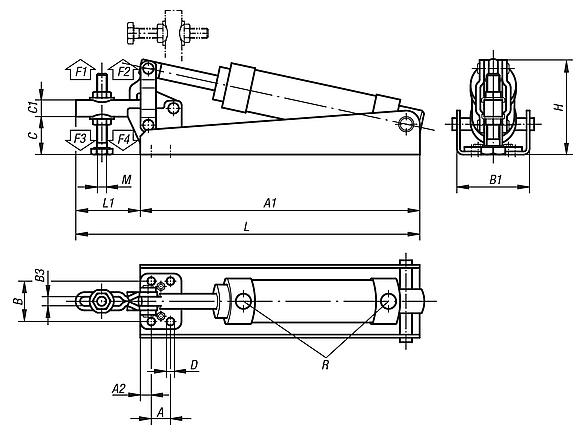

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	타입	한 사이클 당 공기 사용	홀딩암의 개구 각도	홀딩력 6 바 F1 N	홀딩력 6 바 F2 N	클램핑력 6 바 F3 N	클램핑력 6 바 F4 N	가격
K0089.0075	A	0,02 dm³	70°	1000	1600	800	1400	요청 시
K0089.0150	A	0,04 dm³	85°	1300	1900	1000	1600	요청 시
K0089.0250	A	0,09 dm³	85°	1600	2400	1200	1800	요청 시
K0089.0450	A	0,27 dm³	85°	3000	5800	2600	5400	요청 시

주문 번호	타입	A	A1	A2	B	B1	B3	C	C1	D	H	L	L1	M	R	작동 압력 바	분당 스트로크 수 6 바	가격
K0089.0075	A	16	145	5	24	40	5,3	18	9	4,4	50	177	32	M5x35	G1/8	2 - 6	40	요청 시
K0089.0150	A	12,7	185	7	27	48	6,4	24	11	5,1	62	227	42	M6x50	G1/8	2 - 6	60	요청 시
K0089.0250	A	19	234	8	32	59	8,9	35	17,5	7,1	84	309	75	M8x60	G1/8	2 - 6	55	요청 시
K0089.0450	A	32	289	10	45	76	12,7	54	25	8,7	122	413	124	M12x100	G1/8	2 - 6	55	요청 시
