K0086

푸시 풀 클램프 마운팅 브라켓 무

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 푸시 풀 클램프 마운팅 브라켓 무

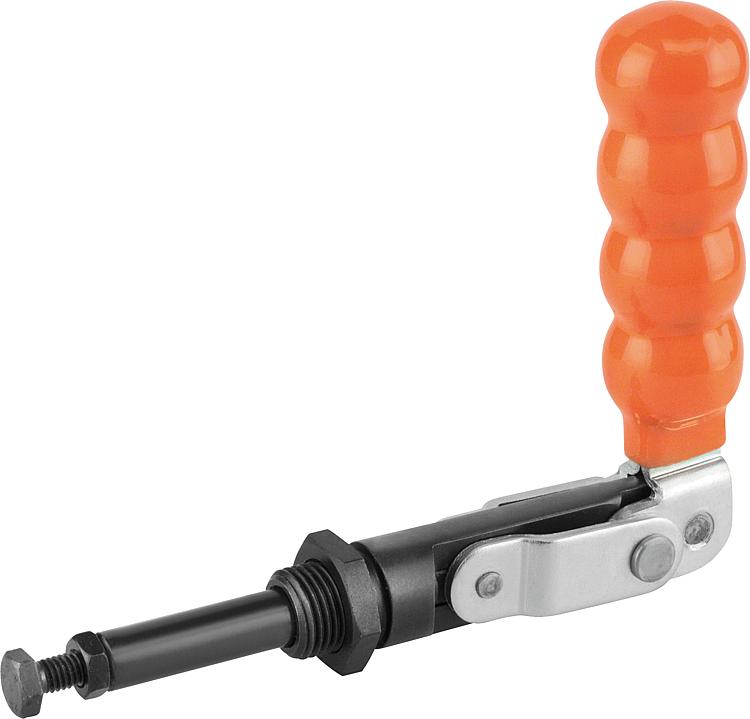

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:아연 도금, 피막 처리.
커넥팅 로드, 가이드 바디 및 클램핑 스핀들, 인산염 처리.
플라스틱 그립, 내유성정보:푸시 풀 클램프는 열리고 닫힌 핸들
위치에서 잠기게 된다. 즉 밀고 당기는
용도로 사용되어 집니다.
공급된 나사 너트는 어느 위치에나 장착을
쉽게 해줍니다.액세서리:K0100
K0101
K0102
K0103
K0106특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0086 푸시 풀 클램프 마운팅 브라켓 무

176 kB

기술 정보

623 kB

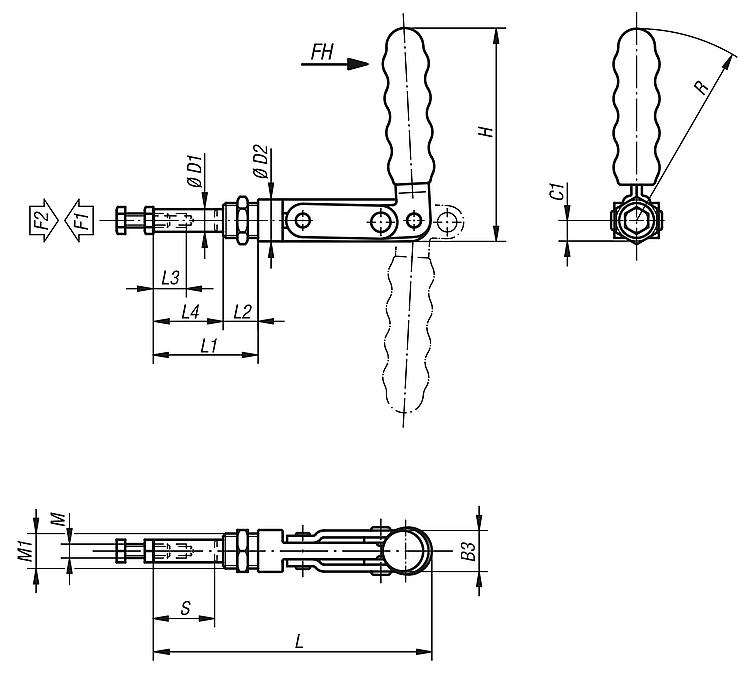

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	그립의 개구 각도	손 힘 FH N	홀딩력 F2 N	클램핑력 F1 N	적합한 플라스틱 그립	가격
K0086.0350	185°	110	3500	1500	K0100.28	요청 시
K0086.0550	185°	140	5500	1600	K0100.30	요청 시
K0086.0750	185°	160	7500	1600	K0100.33	요청 시

주문 번호	B3	C1	D1	D2	H	L	L1	L2	L3	L4	M	M1	R	스트로크 S	가격
K0086.0350	20,5	9,5	10	19	106,5	123	49	16	18	33	M6x25	M16x1,5	97	25	요청 시
K0086.0550	24,5	12	13	24	130	159	60	20	30	40	M8x40	M20x1,5	118	38	요청 시
K0086.0750	31	14,2	16	28,5	149	235	93	23	40	70	M10x50	M24x1,5	135	67	요청 시
