푸시 풀 클램프 마운팅 브라켓 유
K0085

푸시 풀 클램프 마운팅 브라켓 유

뒤로

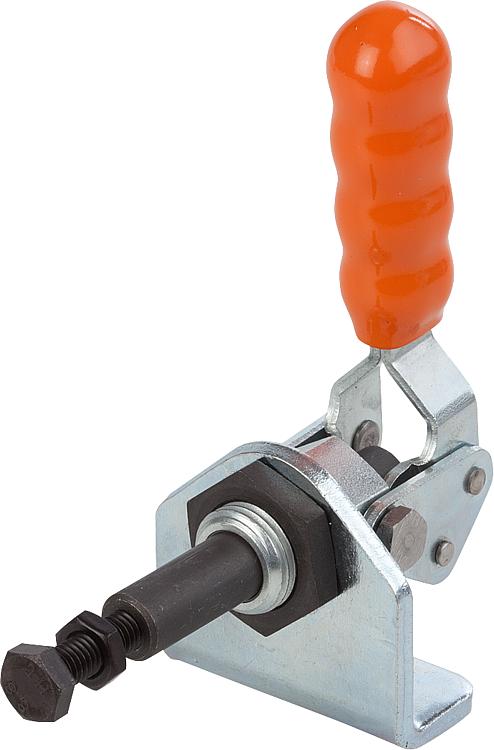

품목 설명/제품 이미지

설명재질:스틸 또는 스테인리스 스틸.표면 마무리:아연 도금, 피막 처리.
커넥팅 로드 및 클램핑 스핀들, 인산염 처리.
블랭크한 스테인레스 스틸 소재.
플라스틱 그립, 내유성
정보:푸시 풀 클램프는 열리고 닫힌 핸들
위치에서 잠기게 된다. 즉 밀고 당기는
용도로 사용되어 집니다.
공급된 나사 너트는 어느 위치에나 장착을
쉽게 해줍니다.

K0085.0100 버전은 네오프렌
압력 패드를 공급함.

K0085.0100N, K0085.0200N, K0085.0400N
버전은 마운팅 브라켓 없음.
액세서리:K0100
K0101
K0102
K0103
K0106

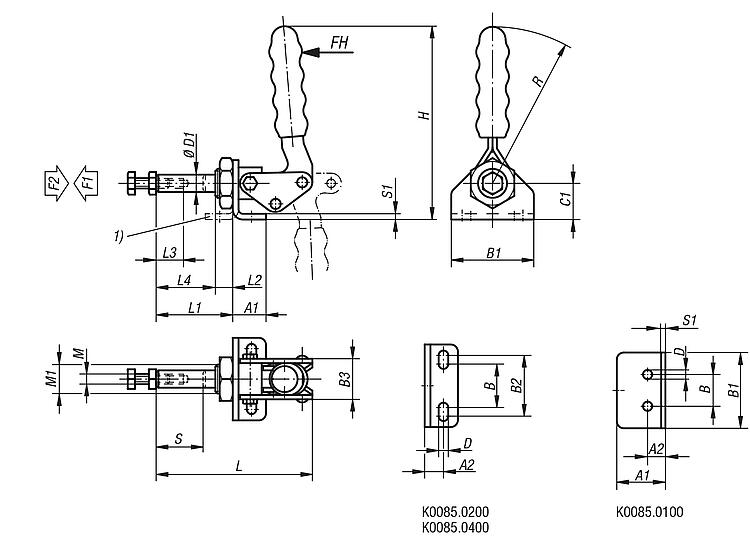

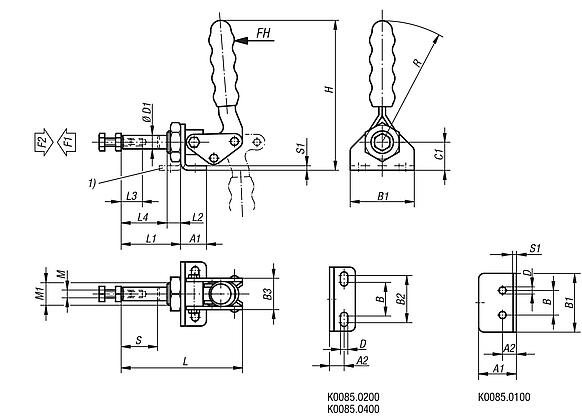

도면 설명:
1) K0085.0400 사양의 경우 브라켓을 커넥팅 로드 방향으로 장착해야 합니다.
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K0085 푸시 풀 클램프 마운팅 브라켓 유 197 kB
 기술 정보 623 kB

도면

푸시 풀 클램프 마운팅 브라켓 유

품목 요약 (압축됨)

캐드데이터 및 상세 정보
주문 번호본체 재질그립의
개구 각도
손 힘
FH
N
홀딩력
F2
N
클램핑력
F1
N
적합한
플라스틱 그립
CAD액세서리가격주문
K0085.0100스틸190°401000500K0100.22  요청 시
K0085.0200스틸190°5020002000K0100.28  요청 시
K0085.0400스틸190°15040002500K0100.30  요청 시
K0085.0100N스테인레스 스틸190°401000500K0100.22  요청 시
K0085.0200N스테인레스 스틸190°5020002000K0100.28  요청 시
K0085.0400N스테인레스 스틸190°15040002500K0100.30  요청 시
주문 번호

본체 재질A1A2BB1B2B3C1D

D1HLL1L2L3L4MM1S1R스트로크
S
CAD액세서리가격주문
K0085.0100스틸2013,51844-25285,210986934101523M6x25M16x1,547020  요청 시
K0085.0200스틸231330574228346,51214710853122541M8x40M20x1,5411240  요청 시
K0085.0400스틸301830644538308,51616017588173571M10x50M24x1,5513068  요청 시
K0085.0100N스테인레스 스틸-----2526-10-6934101523M6x25M16x1,5-70-  요청 시
K0085.0200N스테인레스 스틸-----2825-12-10853122541M8x40M20x1,5-11240  요청 시
K0085.0400N스테인레스 스틸-----3830-16-17588173571M10x50M24x1,5-13068  요청 시
