K0082

래치 클램프 수직형 래치 브라켓

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 래치 클램프 수직형 래치 브라켓

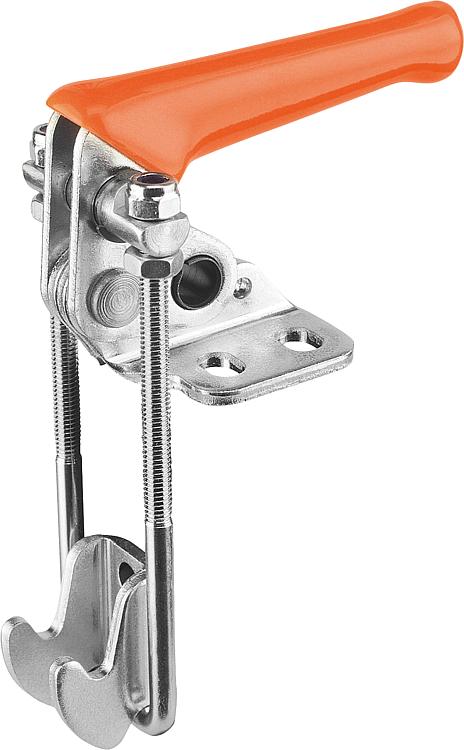

품목 설명/제품 이미지

설명재질:스틸 또는 스테인리스 스틸.표면 마무리:아연 도금, 피막 처리.
블랭크한 스테인레스 스틸 소재.
플라스틱 그립, 내유성정보:클램프 래치는 특히 덮개 및 플랩의 빠른
닫기와 고정에 적합함.
잠금 래치의 조절 거리는 모든 설계 버전에
맞게 개별적으로 조절할 수 있음.도면 설명:

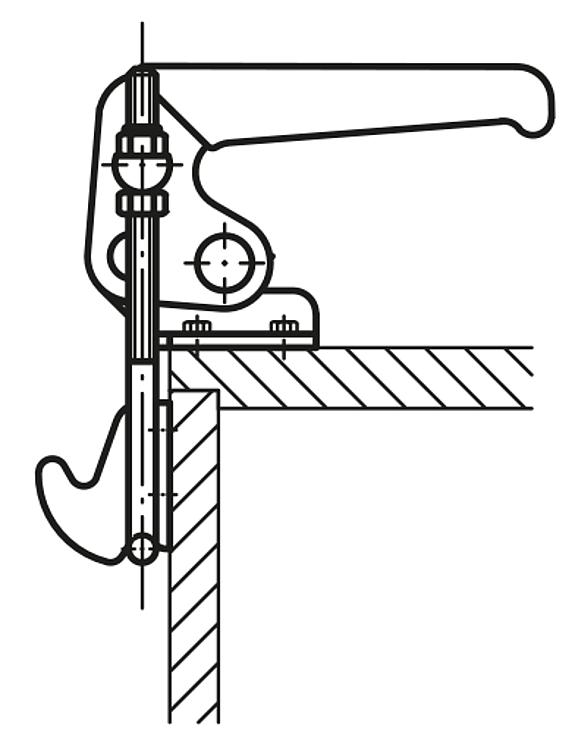

1) 조립시 엣지 및 래치 브라켓 정렬

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0082 래치 클램프 수직형 래치 브라켓

262 kB

기술 정보

623 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	본체 재질	그립의 개구 각도	손 힘 FH N	홀딩력 F2 N	당김 힘 F1 N	조절 거리 L1 min.	조절 거리 L1 max.	클램핑 거리 L2	가격
K0082.0140	스틸	145°	100	2000	1800	1	25	22	요청 시
K0082.0250	스틸	145°	150	4000	2700	1	28	34	요청 시
K0082.0450	스틸	145°	200	7000	4500	1	40	45	요청 시
K0082.0140N	스테인레스 스틸	145°	100	2000	1800	1	25	22	요청 시
K0082.0250N	스테인레스 스틸	145°	150	4000	2700	1	28	34	요청 시
K0082.0450N	스테인레스 스틸	145°	200	7000	4500	1	40	45	요청 시

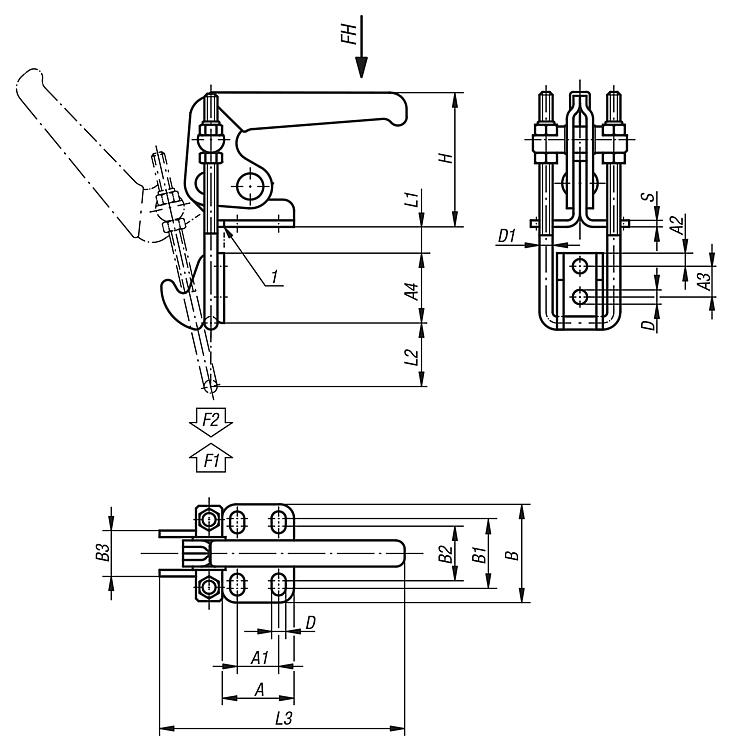

주문 번호	본체 재질	A	A1	A2	A3	A4	B	B1	B2	B3	D	D1	L3	H	S	가격
K0082.0140	스틸	26	13	4,5	11	24	36	24	19	16	5,2	4	76	42	2,5	요청 시
K0082.0250	스틸	35	19	6	14	32	48	33	26	21	6,5	6	115	64	3	요청 시
K0082.0450	스틸	51	32	8	19	40	64	45	36	28	8,5	8	152	85	4	요청 시
K0082.0140N	스테인레스 스틸	26	13	4,5	11	24	36	24	19	16	5,2	4	76	42	2,5	요청 시
K0082.0250N	스테인레스 스틸	35	19	6	14	32	48	33	26	21	6,5	6	115	64	3	요청 시
K0082.0450N	스테인레스 스틸	51	32	8	19	40	64	45	36	28	8,5	8	152	85	4	요청 시
