K0075

퀵 클램프 수평형 수평발, 고정형 클램핑 스핀들

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수평형 수평발, 고정형 클램핑 스핀들

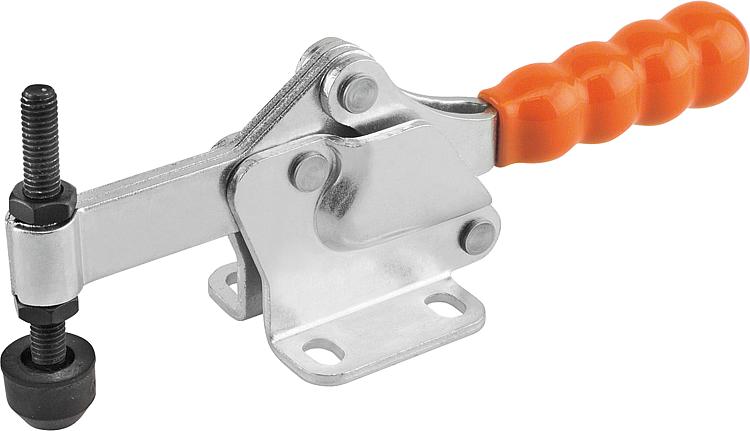

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:아연 도금, 피막 처리.
클램핑 스핀들 및 너트, 인산염 처리.
플라스틱 그립, 내유성정보:클램핑 스핀들은 네오프렌 압력 패드와

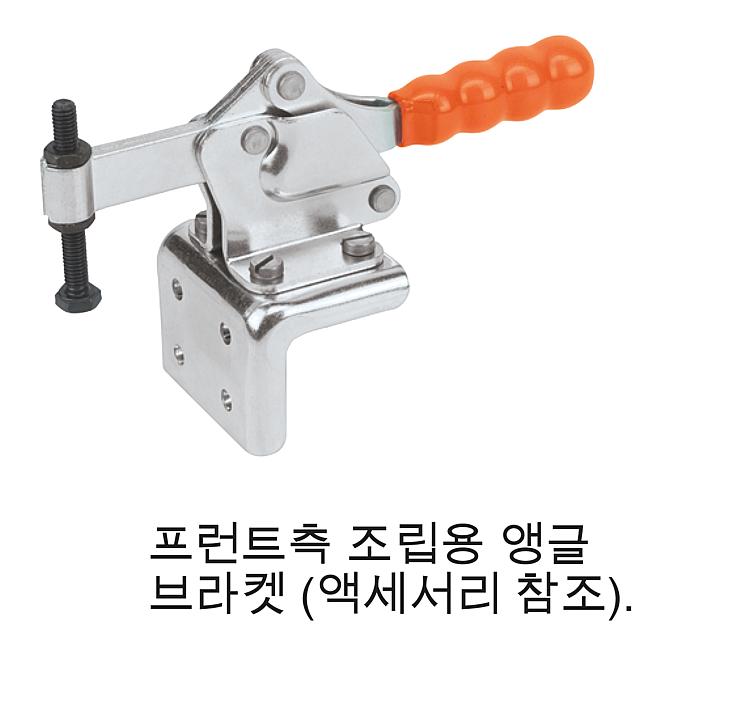

함께 공급되어 집니다.액세서리:K0098
K0100
K0101
K0102
K0103
K0106특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0075 퀵 클램프 수평형 수평발, 고정형 클램핑 스핀들

239 kB

기술 정보

623 kB

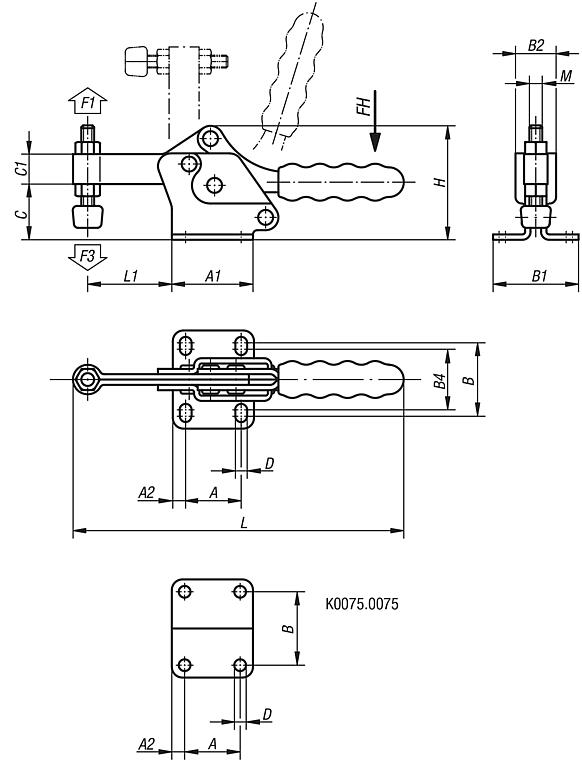

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	홀딩암의 개구 각도	그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	클램핑력 F3 N	적합한 플라스틱 그립	CAD	액세서리	가격	주문
K0075.0075	90°	75°	80	750	320	K0100.16			요청 시
K0075.0150	90°	80°	140	1500	650	K0100.20			요청 시

주문 번호	A	A1	A2	B	B1	B2	B4	C	C1	D	H	L	L1	M	주문 번호. 앵글 브래킷	CAD	액세서리	가격	주문
K0075.0075	13,5	25	5,7	16,8	27	16	-	19	9,5	5,2	38	108	24,5	M5x35	K0098.02			요청 시
K0075.0150	26	38	6	28	40	20	22	25	14	5,5	53	155	38	M6x50	K0098.04			요청 시
