K0067

퀵 클램프 수직형 중형, 풀 홀딩 암

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수직형 중형, 풀 홀딩 암

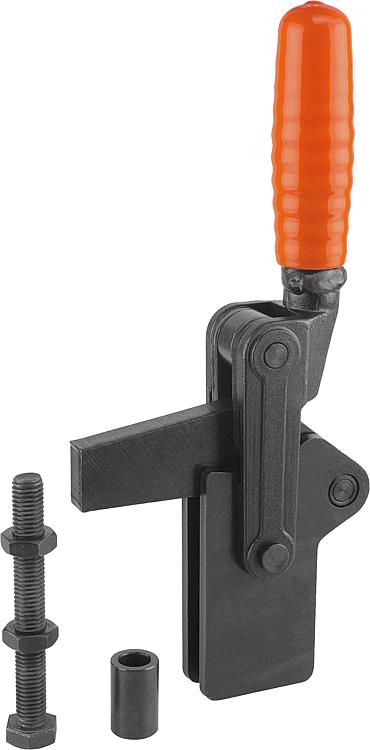

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:검정 산화.
케이스 경화처리 베어링 볼트 및 베어링 슬리브.
내유성 플라스틱 그립.정보:모든 조인트는 정기적으로 윤활 처리해야 함.액세서리:K0099
K0102
K0103

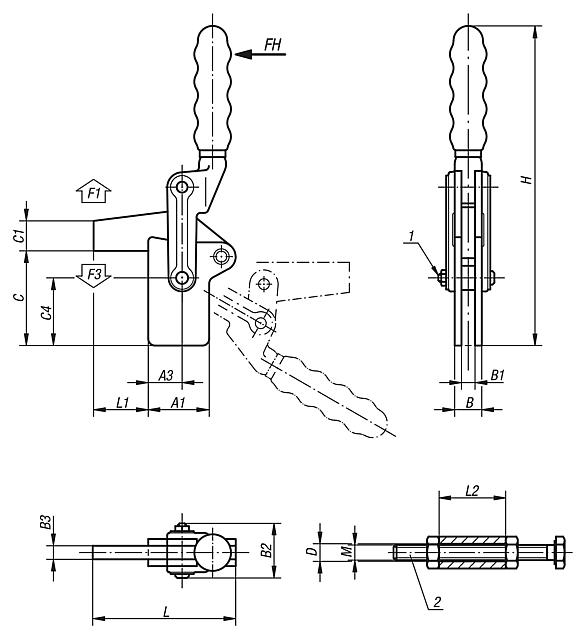

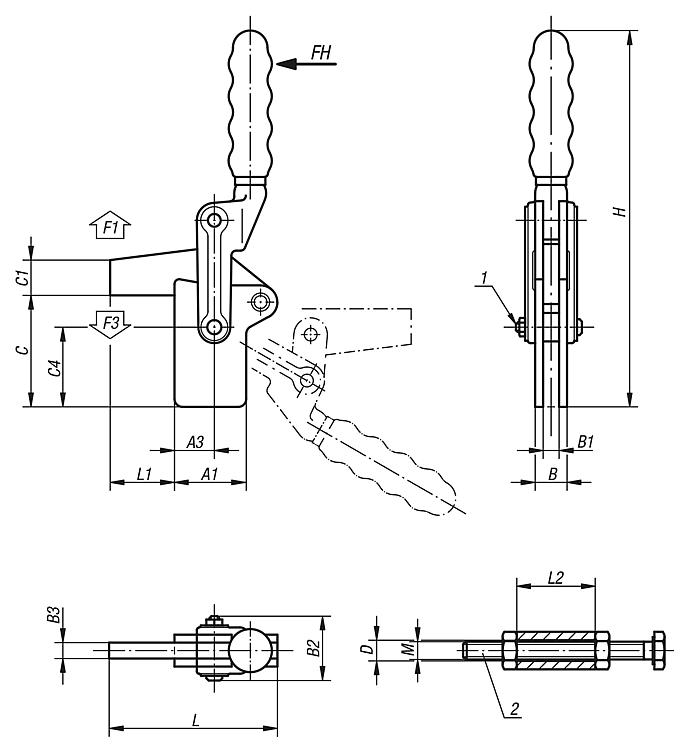

K0106도면 설명:

1) 사후 조절 가능한 홀딩 암 가이드
2) 육각 나사 및 너트가 있는 부시

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0067 퀵 클램프 수직형 중형, 풀 홀딩 암

181 kB

기술 정보

623 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	홀딩암의 개구 각도	그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	클램핑력 F3 N	적합한 플라스틱 그립	가격
K0067.0700	205°	130°	340	7000	1400	K0099.28	요청 시
K0067.1200	195°	130°	500	12000	1400	K0099.30	요청 시
K0067.2400	195°	130°	500	15000	1850	K0099.33	요청 시

주문 번호	A1	A3	B	B1	B2	B3	C	C1	C4	D	H	L	L1	L2	M	가격
K0067.0700	45	25	20	10	43	10	70	22	50	12,2	235	104	40	30	M12x100	요청 시
K0067.1200	51	26	24	12	51	12	88	26	63	12,2	276	124	50	30	M12x100	요청 시
K0067.2400	64	40	32	16	64	16	105	32	76	16,3	318	162	60	38	M16x150	요청 시
