K0063

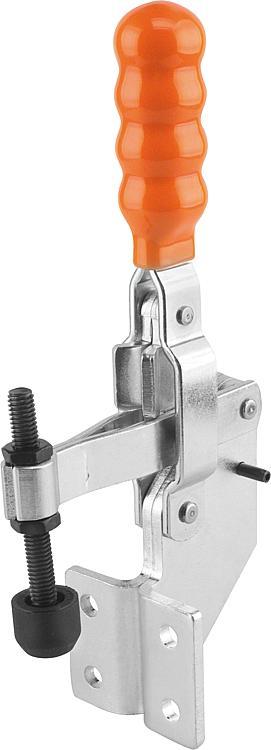

퀵 클램프 수직형 앵글풋, 고정형 클램핑 스핀들

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수직형 앵글풋, 고정형 클램핑 스핀들

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:아연 도금, 피막 처리.
클램핑 스핀들 및 너트, 인산염 처리.
플라스틱 그립, 내유성정보:고정암과 핸들의 오픈 각도는 새로운 위치를 정하거나 또는 스톱 핀을 분리하여 작게 또는 크게 할 수 있습니다.

K0063.0100과 K0063.0200의 버전에는 네오프렌 압력 패드가 함께 공급됩니다. 액세서리:K0100
K0101
K0102
K0103

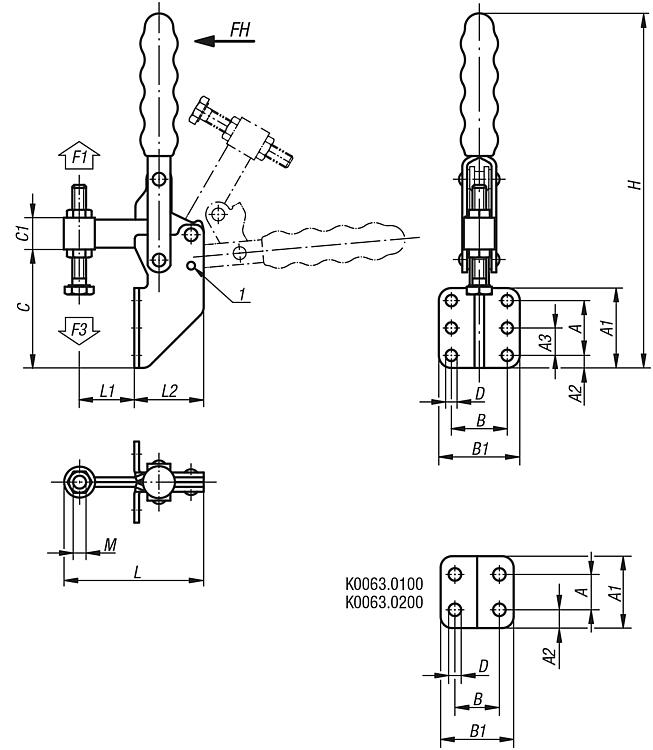

K0106도면 설명:

1) 위치 1

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0063 퀵 클램프 수직형 앵글풋, 고정형 클램핑 스핀들

179 kB

기술 정보

623 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	핀 위치1 홀딩암의 개구 각도	스토퍼 없음 홀딩암의 개구 각도	핀 위치1 그립의 개구 각도	개구 각도 그립 스토퍼 없음	적합한 플라스틱 그립	가격
K0063.0100	80°	190°	60°	100°	K0100.16	요청 시
K0063.0200	105°	175°	70°	95°	K0100.22	요청 시
K0063.0300	105°	160°	65°	90°	K0100.28	요청 시

주문 번호	A	A1	A2	A3	B	B1	C	C1	D	H	L	L1	L2	M	손 힘 FH N	홀딩력 F1 N	클램핑력 F3 N	가격
K0063.0100	14	29	7	-	17,5	28	44	9,5	4,8	122	66	24,5	36	M5x35	80	850	650	요청 시
K0063.0200	19	35	8	-	25	41	64	12,7	5,5	170	77	27	44	M6x50	100	1600	1150	요청 시
K0063.0300	35	51	8	16	35	51	81	21,5	6,8	235	116	58	51	M8x60	130	3000	1150	요청 시
