K0058

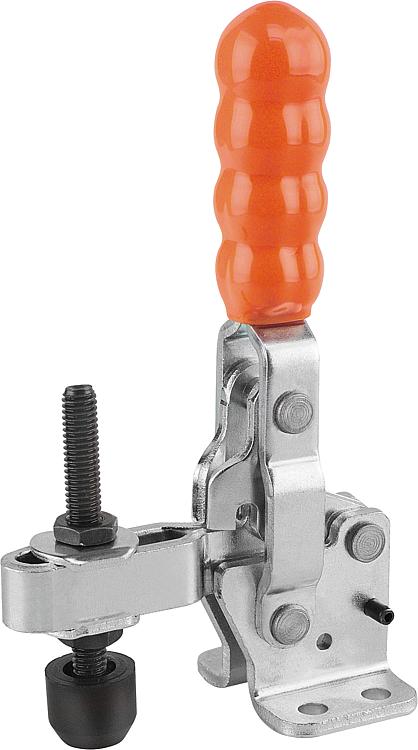

퀵 클램프 수직형 수평발 및 조절형 클램핑 스핀들

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수직형 수평발 및 조절형 클램핑 스핀들

품목 설명/제품 이미지

설명재질:스틸 또는 스테인리스 스틸.표면 마무리:아연 도금, 피막 처리.
클램핑 스핀들 및 너트, 인산염 처리.
블랭크한 스테인레스 스틸 소재.
플라스틱 그립, 내유성정보:고정암과 핸들의 오픈 각도는 새로운
위치를 정하거나 또는 스토퍼 핀을
분리하여 작게 또는 크게 할 수 있음.

K0058.0075, K0058.0100, K0058.0150
버전은 네오프렌 압력 패드를 공급함.

K0058.0075N, K0058.0150N, K0058.0250N

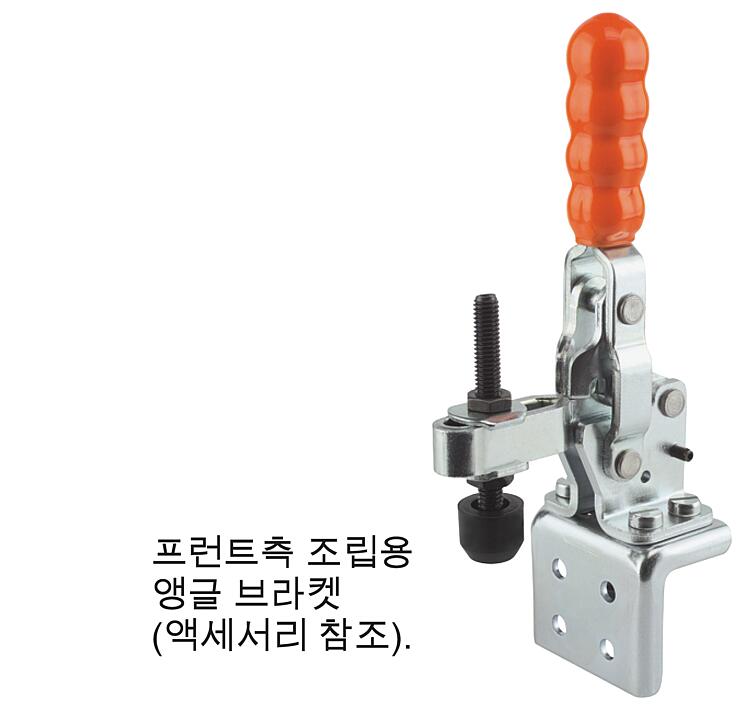

버전은 스테인레스 스틸 고정 앵글을
공급 안 함.액세서리:K0098
K0100
K0101
K0102
K0103
K0106
K0107도면 설명:

1) 스토퍼 핀 위치 1
2) 스토퍼 핀 위치 2

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0058 퀵 클램프 수직형 수평발 및 조절형 클램핑 스핀들

330 kB

기술 정보

623 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	본체 재질	핀 위치1 홀딩암의 개구 각도	핀 위치2 홀딩암의 개구 각도	스토퍼 없음 홀딩암의 개구 각도	핀 위치1 그립의 개구 각도	핀 위치2 그립의 개구 각도	개구 각도 그립 스토퍼 없음	주문 번호. 앵글 브라켓	적합한 플라스틱 그립	가격
K0058.0075	스틸	130°	-	160°	90°	-	100°	K0098.02	K0100.16	요청 시
K0058.0100	스틸	95°	-	185°	65°	-	105°	-	K0100.16	요청 시
K0058.0150	스틸	95°	-	185°	75°	-	110°	K0098.02	K0100.19	요청 시
K0058.0200	스틸	105°	-	175°	70°	-	95°	-	K0100.22	요청 시
K0058.0250	스틸	95°	125°	160°	70°	85°	100°	K0098.04	K0100.28	요청 시
K0058.0300	스틸	105°	-	160°	65°	-	90°	-	K0100.28	요청 시
K0058.0350	스틸	90°	120°	180°	70°	80°	110°	K0098.06	K0100.30	요청 시
K0058.0450	스틸	90°	125°	180°	70°	85°	110°	K0098.06	K0100.34	요청 시
K0058.0550	스틸	90°	120°	180°	65°	80°	110°	-	K0100.35	요청 시
K0058.0075N	스테인레스 스틸	130°	-	160°	90°	-	100°	-	K0100.16	요청 시
K0058.0150N	스테인레스 스틸	95°	-	185°	75°	-	110°	-	K0100.19	요청 시
K0058.0250N	스테인레스 스틸	95°	125°	160°	70°	85°	100°	-	K0100.28	요청 시

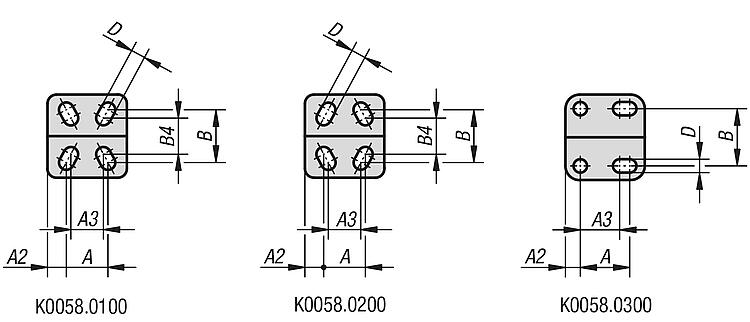

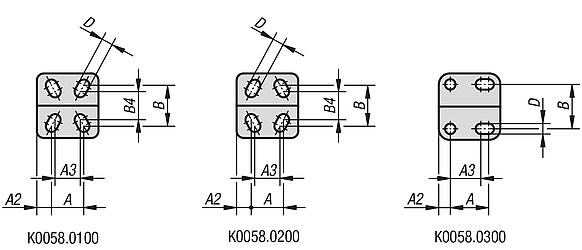

주문 번호	본체 재질	A	A1	A2	A3	B	B1	B3	B4	C	C1	D	H	L	L1	M	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	가격
K0058.0075	스틸	16	25	5	-	24	34	5,5	-	16	9	4,4	94	57	32	M5x35	80	700	1100	500	750	요청 시
K0058.0100	스틸	16	29	6	14	24	34	5,5	17,5	22	9,5	4,8	98	67	38	M5x35	80	700	1000	500	800	요청 시
K0058.0150	스틸	12,7	27	7	-	27	38	6,4	-	23	11	5,1	121	70	43	M6x50	120	1350	1650	800	1050	요청 시
K0058.0200	스틸	19	35	8	12,7	27	42	6,3	25	30	12,7	5,5	135	79	44	M6x50	100	1000	2200	950	1350	요청 시
K0058.0250	스틸	19	35	8	-	32	47	8,8	-	32	17,5	7,1	175	110	75	M8x60	190	1000	2800	900	1700	요청 시
K0058.0300	스틸	25	43	9	19	34,5	53	8,8	-	34	19	8	186	143	100	M8x60	130	2000	3700	900	1850	요청 시
K0058.0350	스틸	32	50	9	-	45	64	10,6	-	43	22	8,3	220	145	95	M10x80	230	2200	4500	1400	3000	요청 시
K0058.0450	스틸	32	53	10	-	45	64	12,7	-	51	25	8,7	228	177	124	M12x100	260	3200	7000	1400	3000	요청 시
K0058.0550	스틸	51	76	12,5	-	70	95	16,5	-	84	32	12,3	312	232	156	M16x150	290	3000	8000	1800	3900	요청 시
K0058.0075N	스테인레스 스틸	16	25	5	-	24	34	5,5	-	16	9	4,4	94	57	32	M5x35	80	700	1100	500	750	요청 시
K0058.0150N	스테인레스 스틸	12,7	27	7	-	27	38	6,4	-	23	11	5,1	121	70	43	M6x50	120	1350	1650	800	1050	요청 시
K0058.0250N	스테인레스 스틸	19	35	8	-	32	47	8,8	-	32	17,5	7,1	175	110	75	M8x60	190	1000	2800	900	1700	요청 시
