K0056

퀵 클램프 수직형 수직발 및 고정형 클램핑 스핀들

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수직형 수직발 및 고정형 클램핑 스핀들

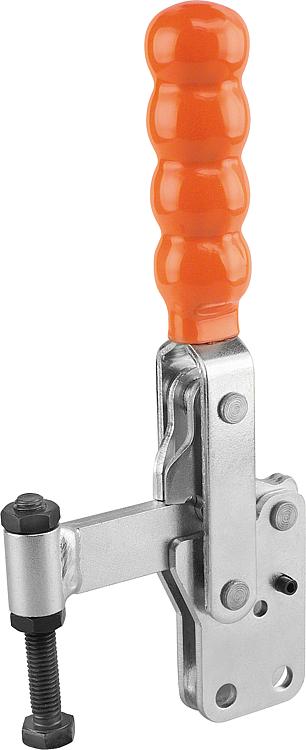

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:아연 도금, 피막 처리.
클램핑 스핀들 및 너트, 인산염 처리.
플라스틱 그립, 내유성정보:고정암과 핸들의 오픈 각도는 새로운
위치를 정하거나 또는 스토퍼 핀을
분리하여 작게 또는 크게 할 수 있음.

K0056.0150 버전은 네오프렌
압력 패드를 공급함.액세서리:K0100
K0101
K0102
K0103

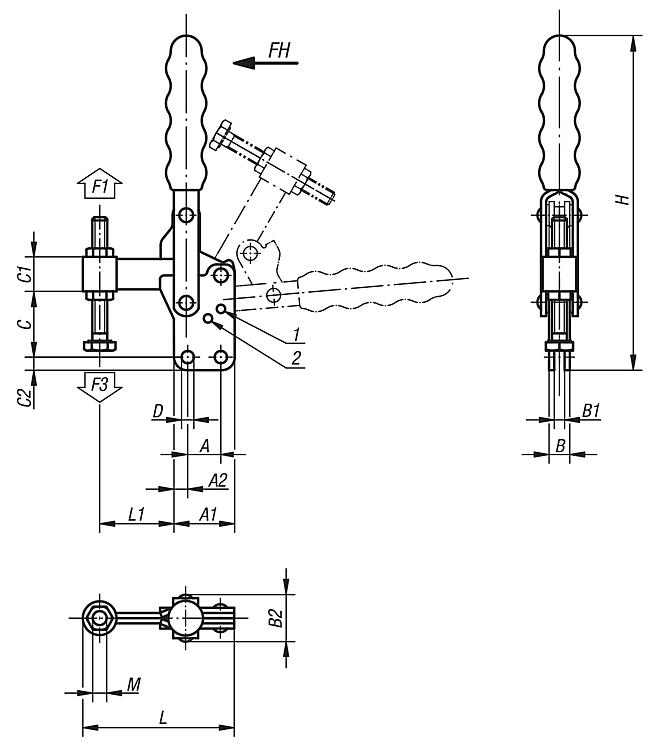

K0106도면 설명:

1) 스토퍼 핀 위치 1
2) 스토퍼 핀 위치 2

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0056 퀵 클램프 수직형 수직발 및 고정형 클램핑 스핀들

187 kB

기술 정보

623 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	핀 위치1 홀딩암의 개구 각도	핀 위치2 홀딩암의 개구 각도	스토퍼 없음 홀딩암의 개구 각도	핀 위치1 그립의 개구 각도	핀 위치2 그립의 개구 각도	개구 각도 그립 스토퍼 없음	적합한 플라스틱 그립	가격
K0056.0150	95°	-	185°	75°	-	110°	K0100.19	요청 시
K0056.0250	95°	125°	160°	70°	85°	100°	K0100.28	요청 시
K0056.0350	90°	120°	180°	70°	80°	110°	K0100.30	요청 시
K0056.0450	90°	125°	180°	70°	85°	110°	K0100.34	요청 시
K0056.0550	90°	120°	180°	65°	80°	110°	K0100.35	요청 시

주문 번호	A	A1	A2	B	B1	B2	C	C1	C2	D	H	L	L1	M	손 힘 FH N	홀딩력 F1 N	클램핑력 F3 N	가격
K0056.0150	12,7	27	7	12	6	24	28	11	5,4	5,1	135	60	26	M6x50	120	1500	900	요청 시
K0056.0250	19	35	8	12	6	26	37	21,5	7	7,1	190	87	45	M8x60	190	2500	1150	요청 시
K0056.0350	32	50	9	16	8	33	52	25,5	9,6	8,3	240	124	65	M10x80	230	3500	1650	요청 시
K0056.0450	32	53	10	20	10	42	57	30	8,7	8,7	246	136	74	M12x100	260	4500	1650	요청 시
K0056.0550	51	76	12,5	20	10	41	101	38	12,7	12,3	345	197	108	M16x150	290	5500	1900	요청 시
