K0055

퀵 클램프 수직형 수직발 및 조절형 클램핑 스핀들

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수직형 수직발 및 조절형 클램핑 스핀들

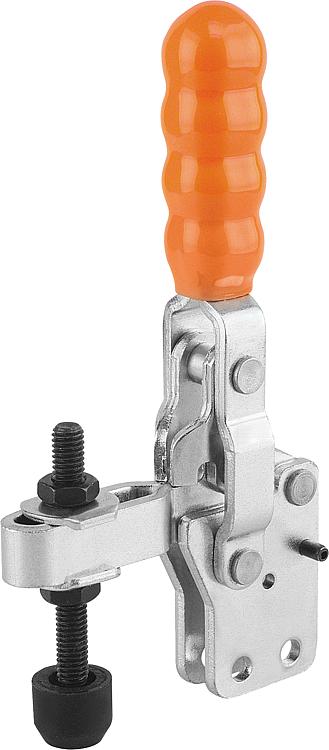

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:아연 도금, 피막 처리.
클램핑 스핀들 및 너트, 인산염 처리.
플라스틱 그립, 내유성정보:고정암과 핸들의 오픈 각도는 새로운
위치를 정하거나 또는 스토퍼 핀을
분리하여 작게 또는 크게 할 수 있음.

K0055.0075 및 K0055.0150 버전은
네오프렌 압력 패드를 공급함.액세서리:K0100
K0101
K0102
K0103
K0106

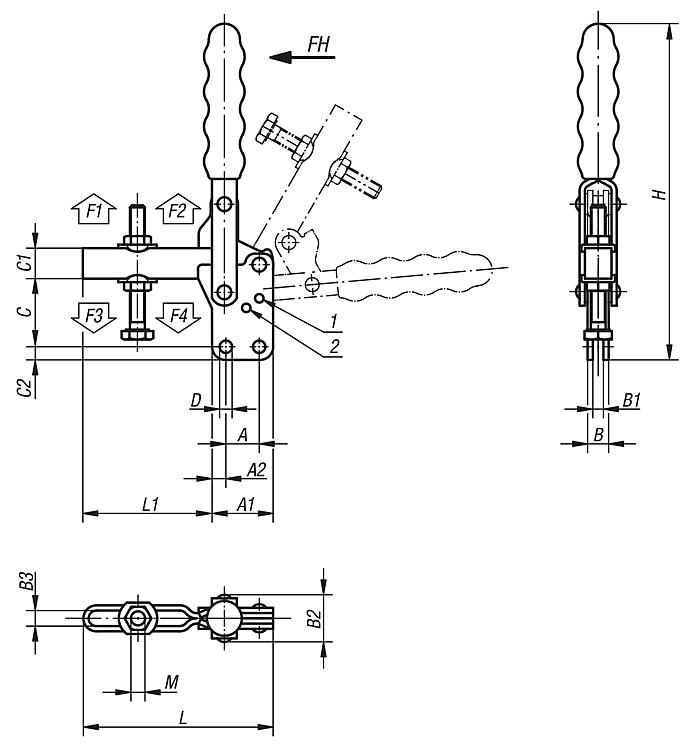

K0107도면 설명:

1) 스토퍼 핀 위치 1
2) 스토퍼 핀 위치 2

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0055 퀵 클램프 수직형 수직발 및 조절형 클램핑 스핀들

202 kB

기술 정보

623 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	핀 위치1 홀딩암의 개구 각도	핀 위치2 홀딩암의 개구 각도	스토퍼 없음 홀딩암의 개구 각도	핀 위치1 그립의 개구 각도	핀 위치2 그립의 개구 각도	개구 각도 그립 스토퍼 없음	적합한 플라스틱 그립	가격
K0055.0075	130°	-	195°	90°	-	125°	K0100.16	요청 시
K0055.0150	95°	-	185°	75°	-	110°	K0100.19	요청 시
K0055.0250	95°	125°	160°	70°	85°	100°	K0100.28	요청 시
K0055.0350	90°	120°	180°	70°	80°	110°	K0100.30	요청 시
K0055.0450	90°	125°	180°	70°	85°	110°	K0100.34	요청 시
K0055.0550	90°	120°	180°	65°	80°	110°	K0100.35	요청 시

주문 번호	A	A1	A2	B	B1	B2	B3	C	C1	C2	D	H	L	L1	M	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	가격
K0055.0075	16	26	5	8	4	17	5,5	22	9	5	4,4	106	57	31	M5x35	80	700	1100	500	750	요청 시
K0055.0150	12,7	27	7	12	6	24	6,4	28	11	5,4	5,1	135	70	43	M6x50	120	1350	1650	800	1050	요청 시
K0055.0250	19	35	8	12	6	26	8,8	39	17,5	7	7,1	190	110	75	M8x60	190	1000	2800	900	1700	요청 시
K0055.0350	32	50	9	16	8	33	10,6	54	22	9,6	8,3	245	145	95	M10x80	230	2200	4500	1400	3000	요청 시
K0055.0450	32	53	10	20	10	42	13,5	59	25	8,7	8,7	246	177	124	M12x100	260	3200	7000	1400	3000	요청 시
K0055.0550	51	76	12,5	20	10	41	16,5	102	32	12,7	12,3	345	230	154	M16x150	290	3000	8000	1800	3900	요청 시
