K1440

푸시 풀 클램프 마운팅 브라켓 무

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 푸시 풀 클램프 마운팅 브라켓 무

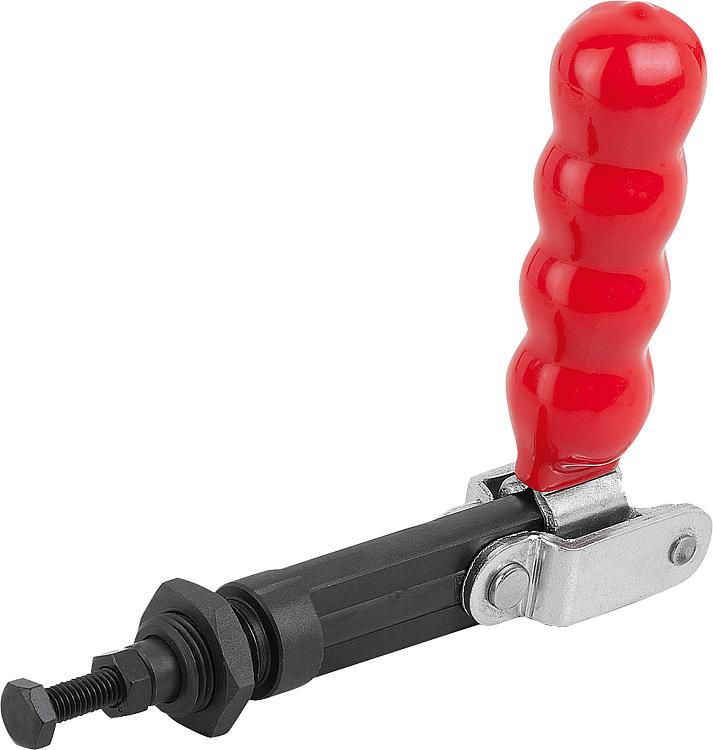

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:아연 도금, 피막 처리.
커넥팅 로드, 가이드 바디 및 클램핑 스핀들, 인산염 처리.
플라스틱 그립, 내유성정보:푸시 풀 클램프는 열리고 닫힌 핸들
위치에서 잠기게 된다. 즉 밀고 당기는
용도로 사용되어 집니다.
공급된 나사 너트는 어느 위치에나 장착을
쉽게 해줍니다.액세서리:K0101
K1442
K0102
K0103
K1443
K0106특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1440 푸시 풀 클램프 마운팅 브라켓 무

285 kB

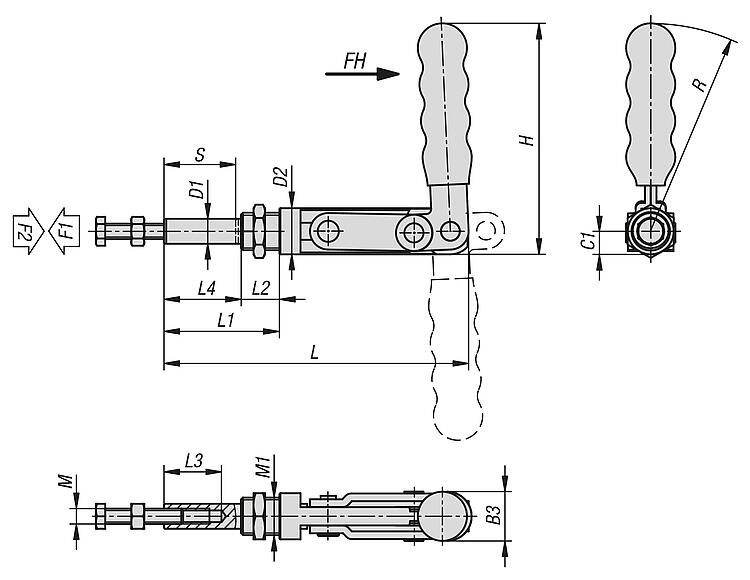

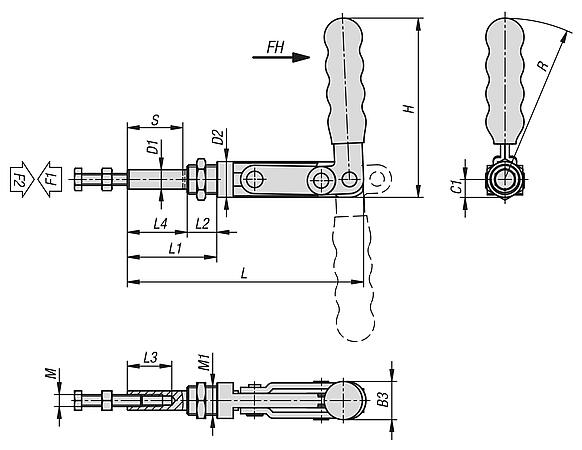

도면

캐드데이터 및 상세 정보

주문 번호	그립의 개구 각도	손 힘 FH N	클램핑력 F1 N	홀딩력 F2 N	가격
K1440.03500	185°	100	1400	3500	요청 시
K1440.05500	185°	140	1500	5500	요청 시
K1440.07500	185°	160	1600	7500	요청 시

주문 번호	B3	C1	D1	D2	H	L	L1	L2	L3	L4	M	M1	R	스트로크 S	가격
K1440.03500	24	9,5	10	19	104,5	126,4	52	16	18	36	M6x25	M16x1,5	95	31	요청 시
K1440.05500	25,6	12	13	24	120,5	158,5	60	20	30	40	M8x40	M20x1,5	108,5	38	요청 시
K1440.07500	29	14,3	16	28,6	146,3	234,9	92,8	23	40	69,8	M10x50	M24x1,5	132	67	요청 시
