K0660

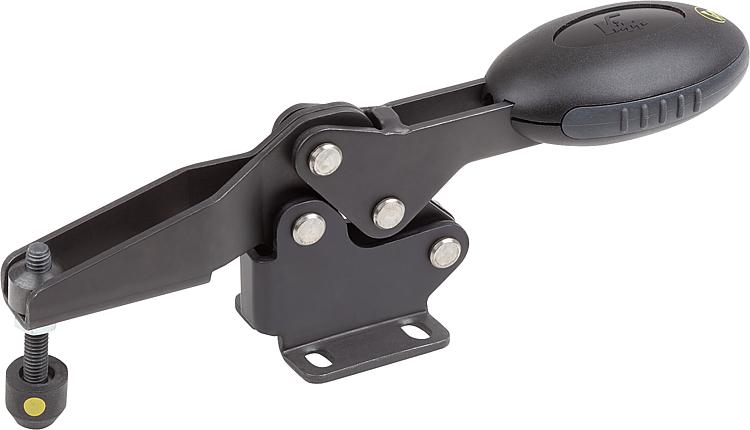

토글 클램프, 정전기 방지, 수평형, 수평발 및 조절형 클램핑 스핀들

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 토글 클램프, 정전기 방지, 수평형, 수평발 및 조절형 클램핑 스핀들

품목 설명/제품 이미지

설명재질:스틸.

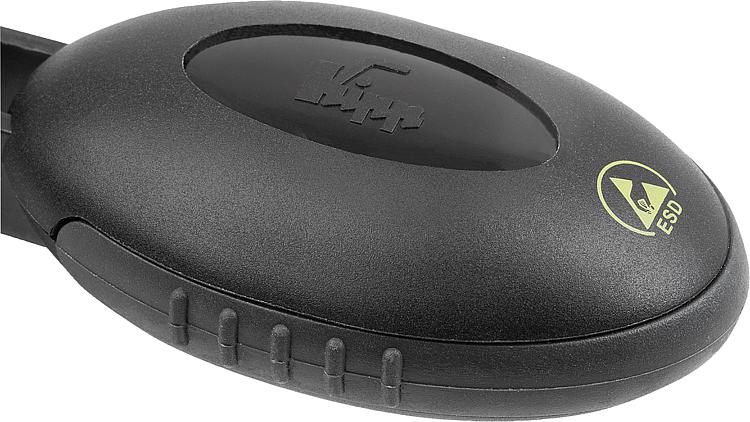

폴리아미드 그립 유닛.표면 마무리:침질 탄화 및 검정 산화 처리.
그립 부위, 흑연 검정.정보:정비가 필요 없는 높은 품질의 조인트 부싱.
열거나 닫을 때 지속적이고 일정한 힘 사용.
최상의 안정성은 U-프로필 원추형 클램핑 암으로 인해 이루어집니다.이용:민감한 전기 및 전자 부품, 구성요소, 기계 (ESD-민감한 구성 부품)는 인근의 정전기 방전으로 (electrostatic discharge=ESD) 손상되거나 심지어 파괴될 수 있습니다.
정전기 방전은 사람으로 인해 또는 ESD 민감한 구성 부품의 취급으로 인해 발생할 수 있습니다(제조, 조립, 운송, 보관 등의 경우).
정전기 방전을 방지하기 위해서는 정전기 환경에 DIN EN 61340-5-1 기준에 부합하는 전기 전도성 제품들이 필요합니다.
이러한 제품들은 DIN EN61340-5-1에 따라 ESD 용도와 ESD 보호구역(EPA)에서 사용될 수 있습니다.장점:- 특수 전기 전도성 플라스틱으로 제작되었습니다
- 정밀 부품, 전기 혹은 전자 부품, 부품 및 기기 보호용
- 토글 클램프(파워 클램프, 토글 클램프)는 조립 장치 및 고정 장치로 사용됩니다

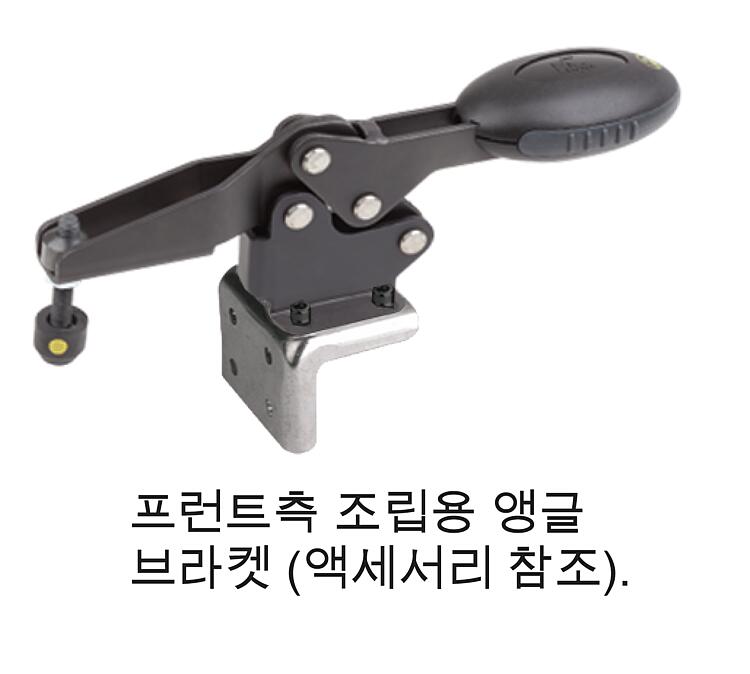

- 인체 공학적이고 사용이 편리한 그립액세서리:K0098안전:이 ESD 제품은 폭발 위험이 있는 영역의 기계, 구성요소, 보호 시스템에도 사용 가능합니다.
이 ESD 제품을 사용하면 정전기 스파크 방전을 방지하여, 밀폐된 공간에서 가스와 먼지의 발화 위험을 제거할 수 있습니다.
폭파 위험이 있는 영역에서 근무하는 작업자를 보호하기 위해, 제품 제작사 및 운용자들은 ATEX 지침을 적용하고 준수해야 합니다.
이 ESD 제품은 정전기 소산성과 관련하여 TÜV Süd의 점검을 받았습니다.

목표그룹 :
ATEX 제품 지침 2014/34/EU를 준수해야 하는 제품 제작사.
ATEX 운용 지침 1999/92/EG를 준수해야 하는 운용자.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0660 토글 클램프, 정전기 방지, 수평형, 수평발 및 조절형 클램핑 스핀들

409 kB

기술 정보 ESD

288 kB

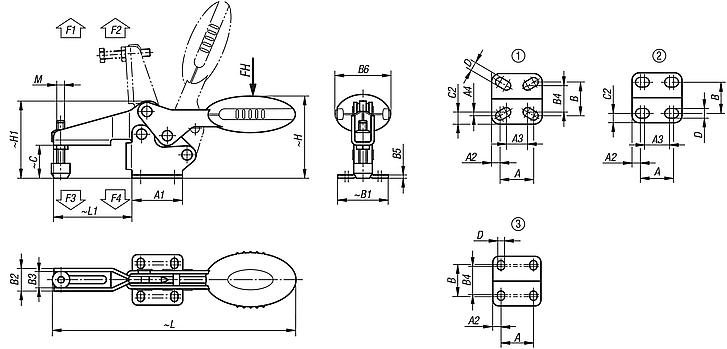

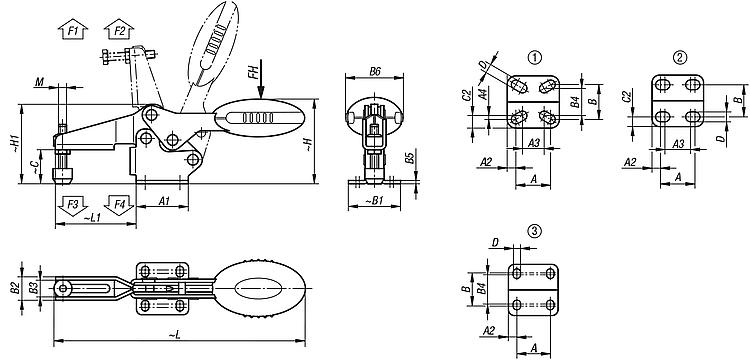

도면

캐드데이터 및 상세 정보

주문 번호	홀딩암의 개구 각도	그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	주문 번호. 앵글 브래킷	가격
K0660.004024	87°	69°	80	400	500	250	300	K0098.02	요청 시
K0660.005024	86°	67°	100	650	900	550	620	K0098.02	요청 시
K0660.006024	86°	67°	160	1350	1900	720	1200	K0098.04	요청 시
K0660.008024	86°	67°	200	2000	2800	830	1400	K0098.04	요청 시

주문 번호	장착 홀 모양	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	가격
K0660.004024	1	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	요청 시
K0660.005024	2	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	요청 시
K0660.006024	3	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	요청 시
K0660.008024	3	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	요청 시
