K1463

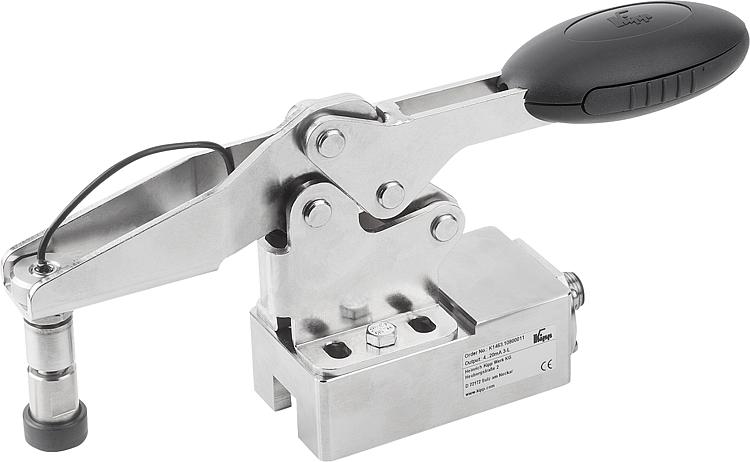

토글 클램프, 스테인리스 스틸, 수평형, 파워 센서 있음

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 토글 클램프, 스테인리스 스틸, 수평형, 파워 센서 있음

품목 설명/제품 이미지

설명재질:토글 클램프, 스테인리스 스틸
그립 유닛, 폴리아미드
파워 센서, 스테인리스 스틸
전자 장치 하우징, 스테인리스 스틸

스페이서 슬리브, 스테인리스 스틸
나사 핀, 스테인리스 스틸
보호 캡, 열가소성 표면 마무리:스테인리스 스틸 부품, 자연적 마무리
보호 캡, 검정색 정보:K1464 클램핑 피스 1세트 포함기술 데이터:

파워 센서:
공칭력 F_nom: 클램핑력 F4
교정 범위: 0 - 클램핑력 F4
전체 시스템 정확도: 5% F_nom
한계력 FL: 120% F_nom
파괴력 FB: >200% F_nom
공칭 온도 범위 B_T,nom: -20 ~ +60 °C

부스터 전자 제품:
작동 전압: 10~30V DC
출력 신호(정격 출력) C_nom: 4 ~ 20mA 3 전도체
허용 부하: <(Ub- 10V)/0,024A

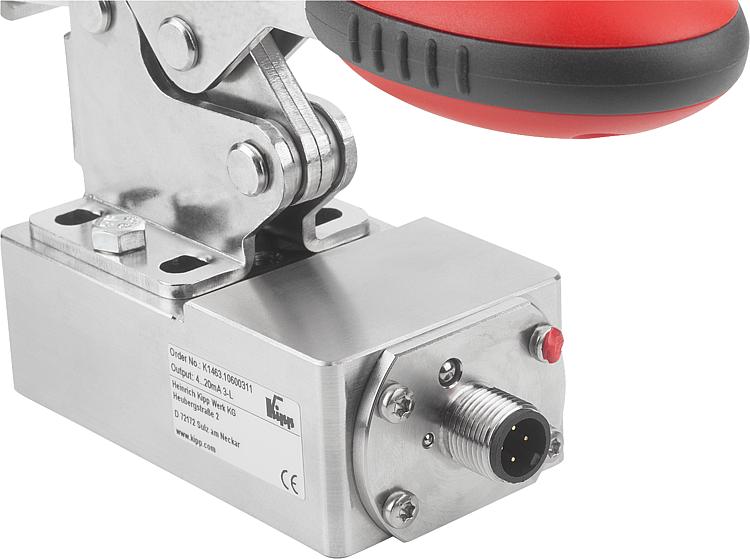

전기 접속: M12x1
접속 배정:
1: UB+
2: -
3: 0V / S-
4: S+

보호 등급: IP66

이용:토글 클램프는 공작물을 고정하고 클램핑하기 위해 사용됩니다. 이는 조립 장치 및 고정 장치로 사용됩니다.
파워 센서가 있는 토글 클램프로 클램핑력을 측정 및 설정할 수 있습니다. 공작물을 이와 같이 정의하고 반복 가능한 클램핑을 할 수 있습니다.

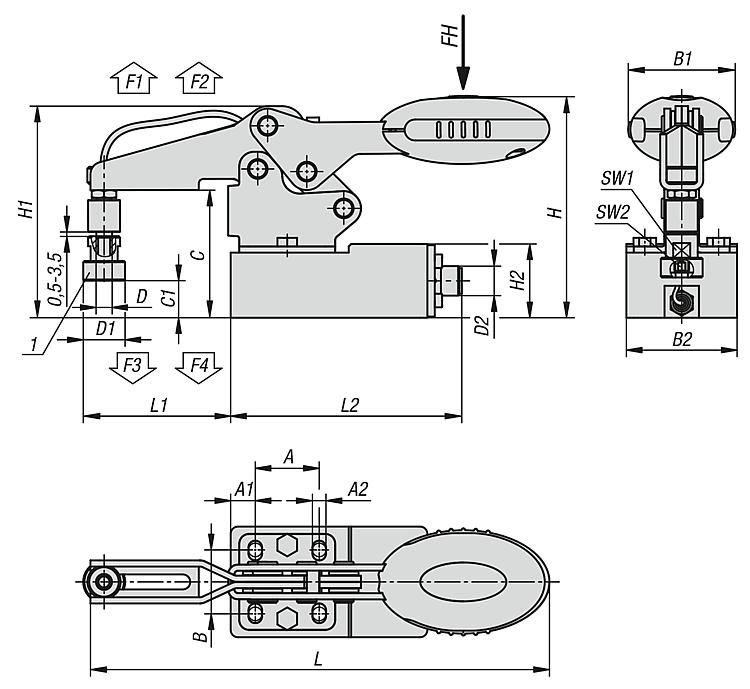

클램핑 피스는 클램핑력을 설정하는 데 사용됩니다. 서로 다른 두께의 공작물에 맞는 다양한 높이의 클램핑 피스를 사용할 수 있습니다.액세서리:K1464도면 설명:

1) 클램핑 피스 K1464

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1463 토글 클램프, 스테인리스 스틸, 수평형, 파워 센서 있음

536 kB

Operating Instructions Toggle Clamp with force sensor

329 kB

도면

캐드데이터 및 상세 정보

주문 번호	구성품 색상	홀딩암의 개구 각도	그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	출력 신호	가격
K1463.10600011	검회색 RAL 7021	86°	67°	160	1350	1900	720	1200	4-20mA	요청 시
K1463.10800011	검회색 RAL 7021	86°	67°	200	2000	2800	830	1400	4-20mA	요청 시

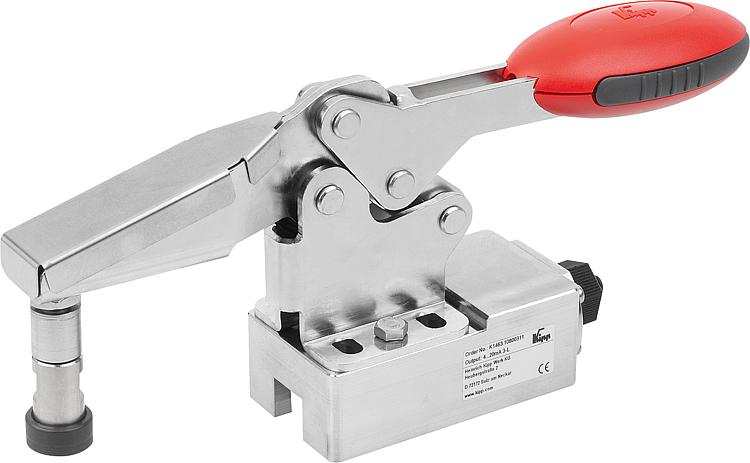

K1463.10600311	신호등 빨강 RAL 3020	86°	67°	160	1350	1900	720	1200	4-20mA	요청 시
K1463.10800311	신호등 빨강 RAL 3020	86°	67°	200	2000	2800	830	1400	4-20mA	요청 시

주문 번호	구성품 색상	A	A1	A2	B	B1	B2	C	C1	D	D1	D2	H	H1	H2	L	L1	L2	SW1	SW2	가격
K1463.10600011	검회색 RAL 7021	26	10	5,5	26	43,5	45	51,9	maks. 16,4	M6	17	M12x1	90,2	86,1	30	186,6	60	94	11	3	요청 시
K1463.10800011	검회색 RAL 7021	26	10	6,2	26	41,5	45	58,7	maks. 18,4	M8	17	M12x1	100,4	96,6	30	223,1	73,5	94	11	4	요청 시
K1463.10600311	신호등 빨강 RAL 3020	26	10	5,5	26	43,5	45	51,9	maks. 16,4	M6	17	M12x1	90,2	86,1	30	186,6	60	94	11	3	요청 시
K1463.10800311	신호등 빨강 RAL 3020	26	10	6,2	26	41,5	45	58,7	maks. 18,4	M8	17	M12x1	100,4	96,6	30	223,1	73,5	94	11	4	요청 시
