K1239

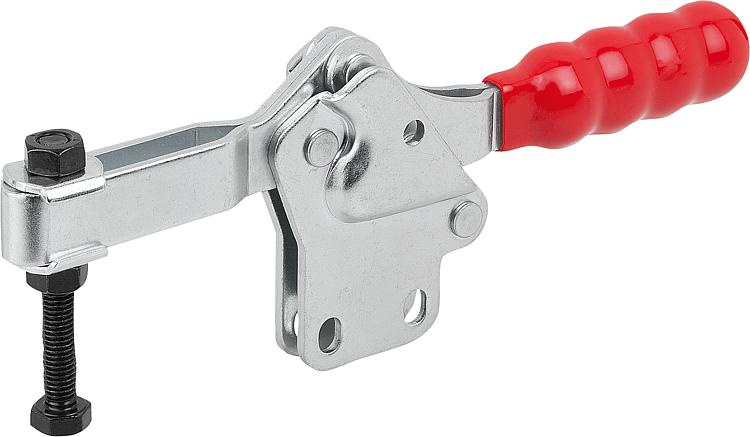

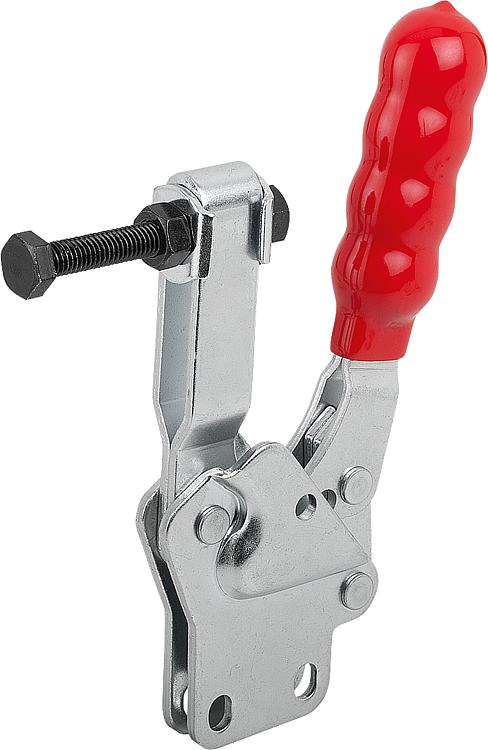

퀵 클램프 수평형 수직발, 조절형 클램핑 스핀들

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수평형 수직발, 조절형 클램핑 스핀들

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:스틸, 아연 도금
플라스틱 그립, 내유성정보:K1239.01000, K1239.02500 및 K1239.03200
버전은 네오프렌 압력 패드를 공급함.액세서리:K0688
K0689
K0690
K0101
K1442
K0102
K0103
K1443
K0104
K0106
K1441특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1239 퀵 클램프 수평형 수직발, 조절형 클램핑 스핀들

271 kB

기술 정보

1,7 MB

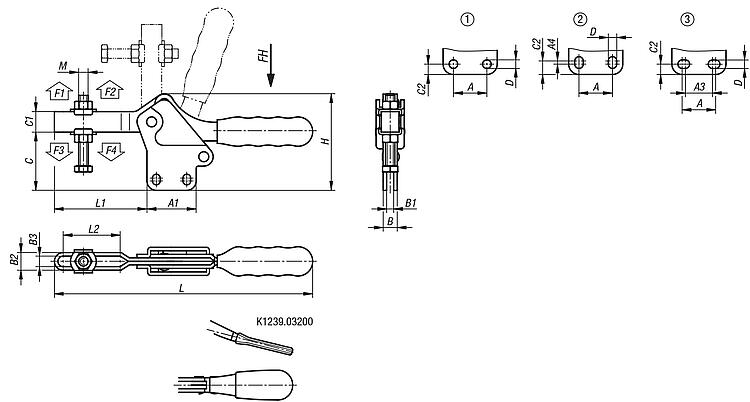

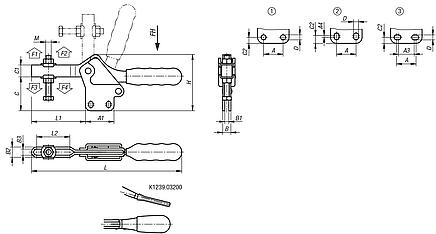

도면

캐드데이터 및 상세 정보

주문 번호	장착 홀 모양	홀딩암의 개구 각도	그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	가격
K1239.01000	1	96°	78°	50	500	1000	250	600	요청 시
K1239.02500	2	93°	76°	150	1200	2500	400	1000	요청 시
K1239.03200	3	90°	65°	150	2000	3200	800	1600	요청 시
K1239.03400	2	90°	72°	200	1400	3400	800	1900	요청 시
K1239.05400	2	94°	76°	250	2400	5400	1100	3000	요청 시
K1239.06400	1	94°	80°	250	3000	6400	1100	3000	요청 시

주문 번호	A	A1	A3	A4	B	B1	B2	B3	C	C1	C2	D	H	L	L1	L2	M	가격
K1239.01000	13,5	25	-	-	8	4	9,3	5,1	27,5	9,5	5,1	5,2	47	110	37	25	M5x35	요청 시
K1239.02500	26	38	-	3	10	5	11,2	6,3	38,2	14	9	5,5	65,4	173	61	40,6	M6x50	요청 시
K1239.03200	25,4	38	20,8	-	12	6	14,7	8,7	48,3	12,7	6,4	6,7	61	173	71,6	39,1	M8x63	요청 시
K1239.03400	26	42	-	2,5	12	6	15	8,6	49,7	17,5	10,5	6,6	82,2	225	79	52,7	M8x60	요청 시
K1239.05400	41,2	59	-	2	16	8	19,4	11,5	63,8	23	10	8,7	109	277	108	79,5	M10x80	요청 시
K1239.06400	41,2	66	-	-	20	10	23,2	13,7	79,6	26	12,9	8,7	131	308	128	93,5	M12x100	요청 시
