K1244

퀵 클램프, 수직형, 수직발 및 고정형 클램핑 스핀들

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프, 수직형, 수직발 및 고정형 클램핑 스핀들

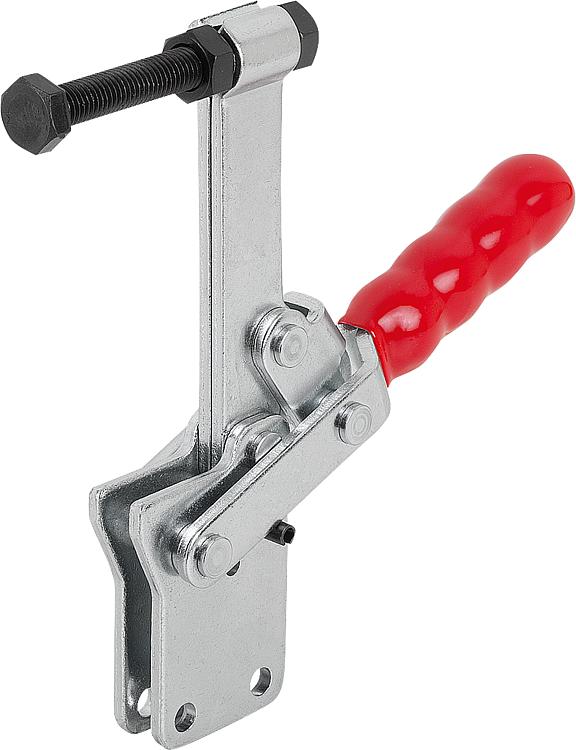

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:스틸, 아연 도금
플라스틱 그립, 내유성정보:K1244.00800 버전의 경우 네오프렌 플런저가 함께 공급됩니다.액세서리:K0688
K0689
K0690
K0101
K1442
K0102
K0103
K1443
K0104
K0106특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1244 퀵 클램프, 수직형, 수직발 및 고정형 클램핑 스핀들

295 kB

기술 정보

1,7 MB

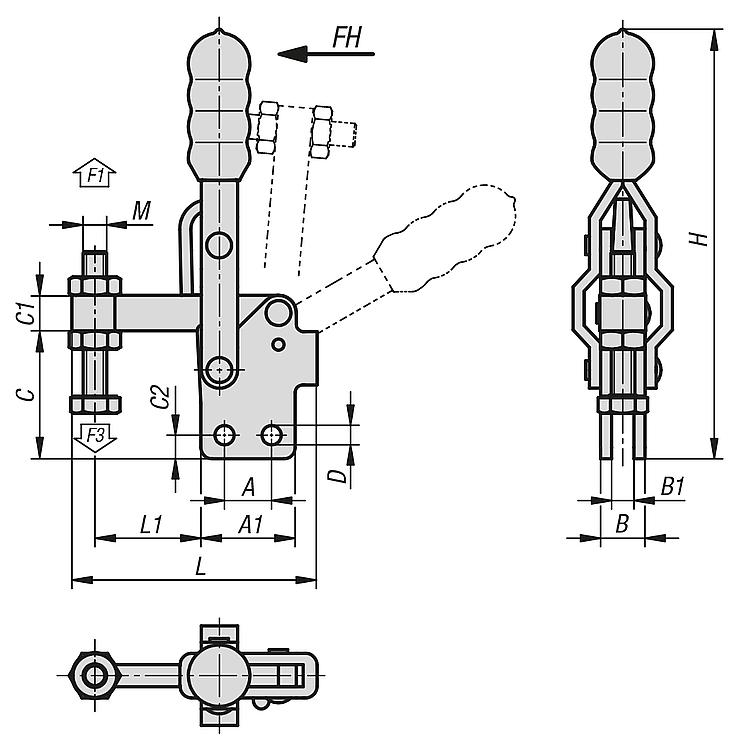

도면

캐드데이터 및 상세 정보

주문 번호	홀딩암의 개구 각도	그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	클램핑력 F3 N	가격
K1244.00800	95°	60°	100	800	600	요청 시
K1244.02400	90°	70°	150	2400	1200	요청 시
K1244.03400	90°	70°	200	3400	1600	요청 시
K1244.04400	90°	70°	250	4400	1600	요청 시
K1244.05400	100°	50°	280	5400	1800	요청 시

주문 번호	A	A1	B	B1	C	C1	C2	D	H	L	L1	M	가격
K1244.00800	12,7	25,4	12	6	34,5	9,6	6,4	5,2	116	65,8	28,6	M6x44	요청 시
K1244.02400	19	35	12	6	48	17,5	7,5	7,1	194	87,7	40	M8x50	요청 시
K1244.03400	32	50	16	8	64	22	9,5	8,3	240	124,25	65	M10x80	요청 시
K1244.04400	32	53	20	10	70,4	25	9,5	8,7	245	138,25	74	M12x100	요청 시
K1244.05400	50,8	76,2	20	10	113,5	31,8	12,7	12,3	335	197,5	107,8	M16x150	요청 시
