K1542

수평형 퀵 클램프 앵글풋 및 조절형 클램핑 스핀들 장착

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 수평형 퀵 클램프 앵글풋 및 조절형 클램핑 스핀들 장착

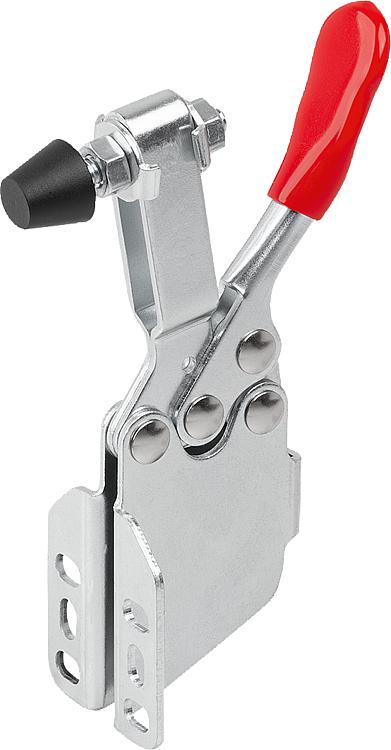

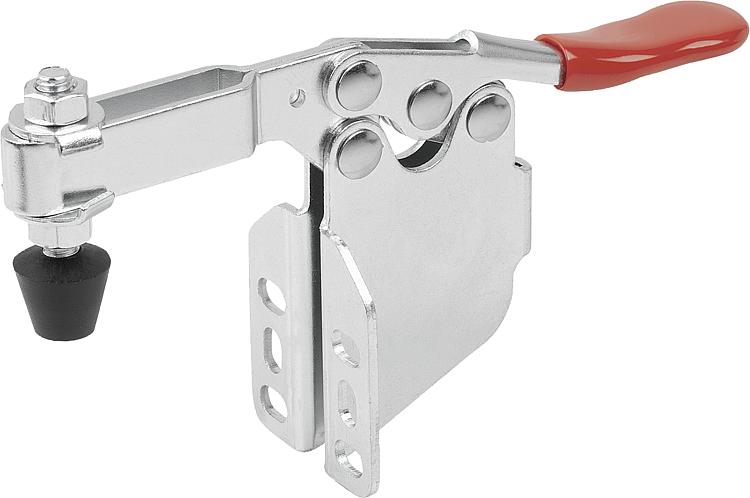

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:스틸, 아연 도금
플라스틱 그립, 내유성정보:클램핑 스핀들은 네오프렌 압력 패드와
함께 공급되어 집니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1542 수평형 퀵 클램프 앵글풋 및 조절형 클램핑 스핀들 장착

266 kB

기술 정보

1,7 MB

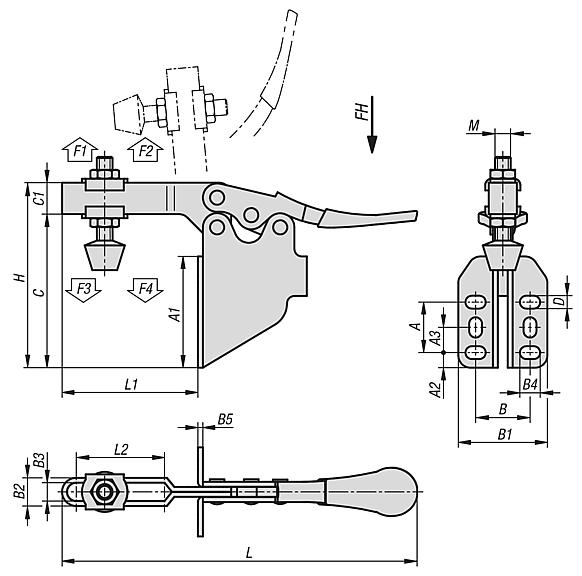

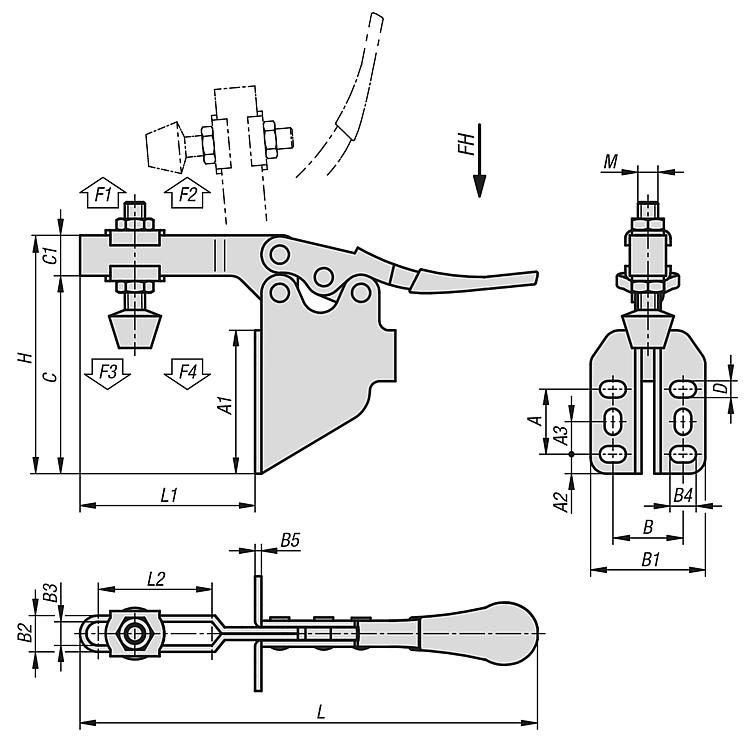

도면

캐드데이터 및 상세 정보

주문 번호	홀딩암의 개구 각도	그립의 개구 각도	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	CAD	액세서리	가격	주문
K1542.01200	85°	73°	100	600	1200	300	700			요청 시
K1542.02800	90°	65°	160	1200	2800	600	1000			요청 시

주문 번호	A	A1	A2	A3	B	B1	B2	B3	B4	B5	C	C1	D	H	L	L1	L2	M	CAD	액세서리	가격	주문
K1542.01200	20,4	45	6,1	10,2	22	36	11,4	7,4	8,2	2	62,1	12,7	5,2	74,8	143,5	54,9	35,6	M6x44			요청 시
K1542.02800	21,4	40	5,9	10,7	27,6	42,4	14,7	8,7	9,7	3	67,2	12,7	6,7	79,9	173	68	39,1	M8x63			요청 시
