K0432

장치 다리 높이 조절형 알루미늄 재질

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스위벨 피트
    - 장치 다리 높이 조절형 알루미늄 재질

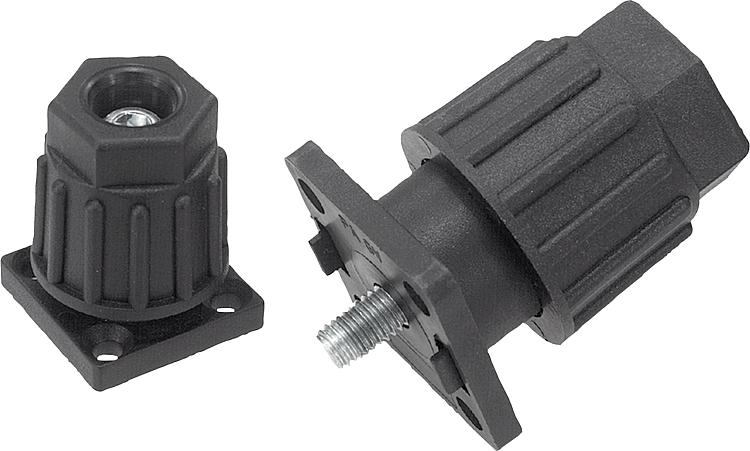

품목 설명/제품 이미지

설명재질:하우징, 열가소성, 강화 유리 섬유.
스핀들 및 와셔, 스틸.표면 마무리:하우징, 검정색.
스핀들 및 와셔, 아연 도금.정보:장치 다리는 테이블과 가벼운 가구에 특히
적합함. 장치 다리 높이는 손 또는 공작물에
의해 너트를 돌려 수평을 잡을 수 있음.
끝에 위치한 꼭지는 장치 다리의 중심을 잡고

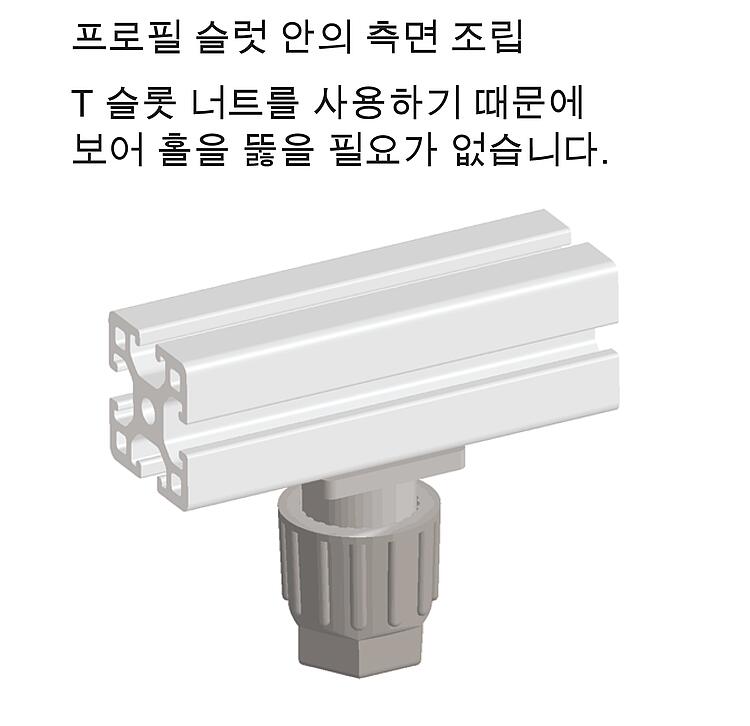

변형 방지를 위해 작용함. 장치 다리는
드릴링까지 할 필요 없이 슬라이딩 블록을
사용하는 경우 알루미늄 재질에 고정할

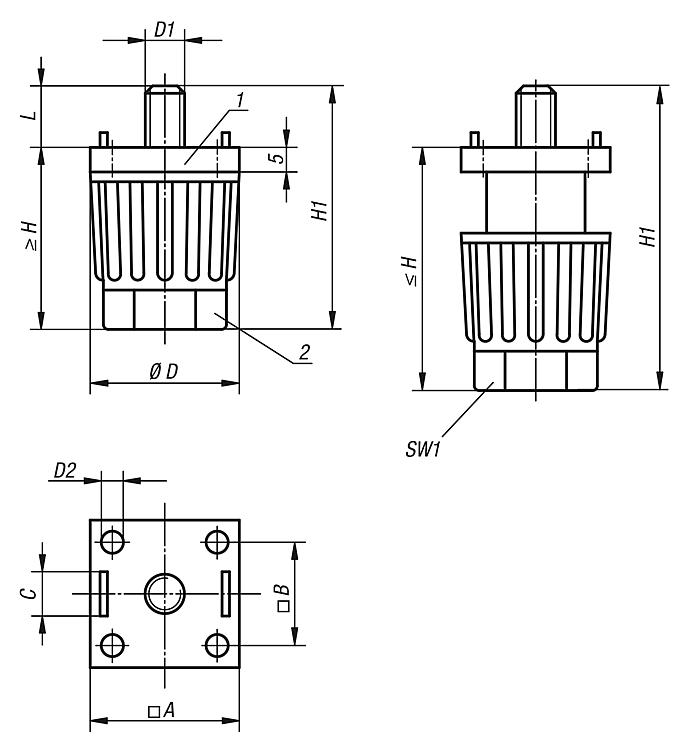

수 있음.도면 설명:

1) 최종 피스
2) 너트

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0432 장치 다리 높이 조절형 알루미늄 재질

295 kB

도면

캐드데이터 및 상세 정보

주문 번호	A 알루미늄 재질용	B	C 슬롯용	D	D1	D2 접시 머리 나사용	H	H1	L	SW1	부하 max. kN (정적 부하)	가격
K0432.300806	30	20,5	8	30	M6	M4	35-50	44-59	9	22	1,5	요청 시
K0432.300808	30	20,5	8	30	M8	M4	35-50	44-59	9	22	1,5	요청 시
K0432.400808	40	28	8	40	M8	M6	45-65	54-74	9	30	1,5	요청 시
K0432.401006	40	28	10	40	M6	M6	45-65	54-74	9	30	1,5	요청 시
K0432.401008	40	28	10	40	M8	M6	45-65	54-74	9	30	1,5	요청 시
