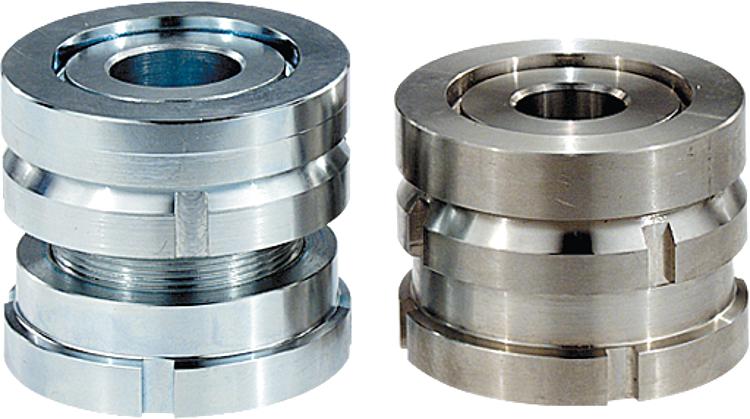

설명재질:일반 버전 1.7225,
스테인레스 스틸 버전 1.4305.표면 마무리:스탠다드 버전, 아연 도금 및 청색 피막처리. 스테인리스 스틸 버전, 블랭크.정보:볼 밸런싱 와셔를 장착한 높이 조절볼트는 모터, 어셈블리, 구동 유닛 및 생산라인의 배치 및 설치가 필요한 곳에 이용됨. 볼 밸런싱 와셔는 약 4도까지의 경사 지탱면에 설치할 경우 정확한 설치를 가능하게 함. 추가 정적 하중 F1은 총 하중 F에서 프리텐셔닝 력(나사 8.8, µ m = 0.125)을 뺀 후 사용할 수 있습니다.
다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

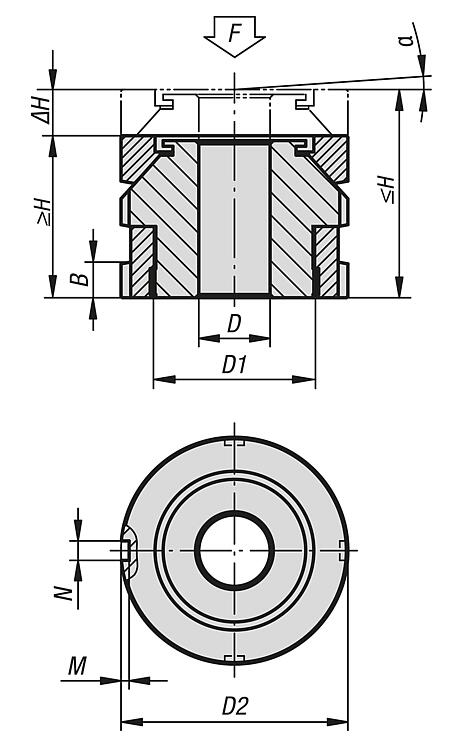

주문 번호 | 본체 재질 | D | 스크류 용 | D1 | D2 | H min.
| H max.
| ΔH | N | M | α | F kN | F1 kN | CAD | 액세서리 | 가격 | 주문 |
---|
K0695.0406 | 단강 | 6,6 | M6 | M15x1 | 25 | 22 | 26 | 4 | 4 | 2 | 4° | 40 | 36 | | | 요청 시 | | K0695.0506 | 단강 | 6,6 | M6 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 65 | 55,7 | | | 요청 시 | | K0695.0508 | 단강 | 9 | M8 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 65 | 48 | | | 요청 시 | | K0695.0510 | 단강 | 11 | M10 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 65 | 37,9 | | | 요청 시 | | K0695.0710 | 단강 | 11 | M10 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 120 | 92,9 | | | 요청 시 | | K0695.0712 | 단강 | 13,5 | M12 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 120 | 80,4 | | | 요청 시 | | K0695.0716 | 단강 | 17,5 | M16 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 120 | 45,5 | | | 요청 시 | | K0695.0916 | 단강 | 17,5 | M16 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 210 | 136 | | | 요청 시 | | K0695.0920 | 단강 | 22 | M20 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 210 | 90 | | | 요청 시 | | K0695.0924 | 단강 | 26 | M24 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 210 | 37 | | | 요청 시 | | K0695.1020 | 단강 | 22 | M20 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 330 | 210 | | | 요청 시 | | K0695.1024 | 단강 | 26 | M24 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 330 | 157 | | | 요청 시 | | K0695.1030 | 단강 | 33 | M30 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 330 | 53 | | | 요청 시 | | K0695.1224 | 단강 | 26 | M24 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 495 | 322 | | | 요청 시 | | K0695.1230 | 단강 | 33 | M30 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 495 | 218 | | | 요청 시 | | K0695.04061 | 스테인레스 스틸 | 6,6 | M6 | M15x1 | 25 | 22 | 26 | 4 | 4 | 2 | 4° | 27,1 | 24,14 | | | 요청 시 | | K0695.05061 | 스테인레스 스틸 | 6,6 | M6 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 43,4 | 36,56 | | | 요청 시 | | K0695.05081 | 스테인레스 스틸 | 9 | M8 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 43,4 | 30,86 | | | 요청 시 | | K0695.05101 | 스테인레스 스틸 | 11 | M10 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 43,4 | 23,41 | | | 요청 시 | | K0695.07101 | 스테인레스 스틸 | 11 | M10 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 84 | 64,01 | | | 요청 시 | | K0695.07121 | 스테인레스 스틸 | 13,5 | M12 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 84 | 54,82 | | | 요청 시 | | K0695.07161 | 스테인레스 스틸 | 17,5 | M16 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 84 | 28,9 | | | 요청 시 | | K0695.09161 | 스테인레스 스틸 | 17,5 | M16 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 148 | 92,9 | | | 요청 시 | | K0695.09201 | 스테인레스 스틸 | 22 | M20 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 148 | 59,08 | | | 요청 시 | | K0695.09241 | 스테인레스 스틸 | 26 | M24 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 148 | 20,3 | | | 요청 시 | | K0695.10201 | 스테인레스 스틸 | 22 | M20 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 225 | 136,08 | | | 요청 시 | | K0695.10241 | 스테인레스 스틸 | 26 | M24 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 225 | 97,3 | | | 요청 시 | | K0695.10301 | 스테인레스 스틸 | 33 | M30 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 225 | 20,6 | | | 요청 시 | | K0695.12241 | 스테인레스 스틸 | 26 | M24 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 323 | 195,3 | | | 요청 시 | | K0695.12301 | 스테인레스 스틸 | 33 | M30 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 323 | 118,6 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
