K0729

볼 와셔, 원추형 시트 DIN 6319, 버전 10/01

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 서포트, 로케이팅 및 스토퍼 부품
    - 높이 조절이 가능한 부품
      - 볼 와셔, 원추형 시트 DIN 6319, 버전 10/01

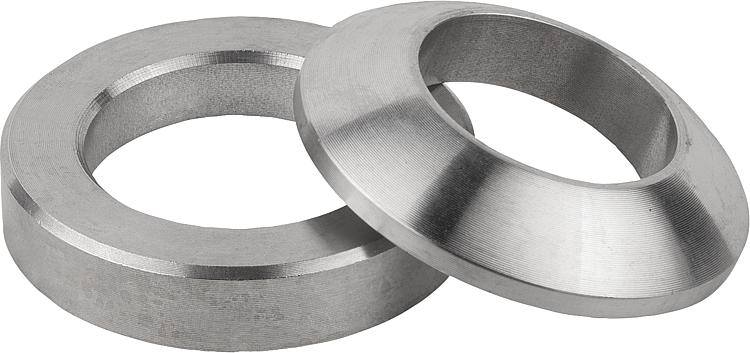

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:경화 스틸, 카본 스틸 또는 스테인레스 스틸.표면 마무리:경화 스틸, 케이스 경화처리, 파커라이징 처리.
카본 스틸, 열처리(HV 390 ±40), 파커라이징 처리.
스테인레스 스틸, 자연적 마무리.

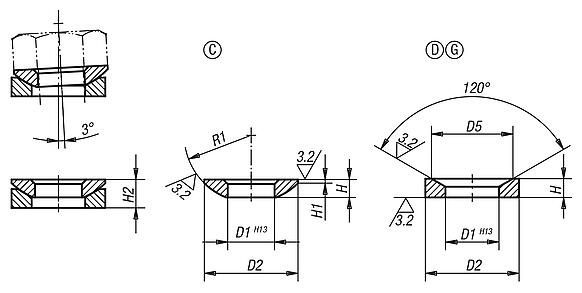

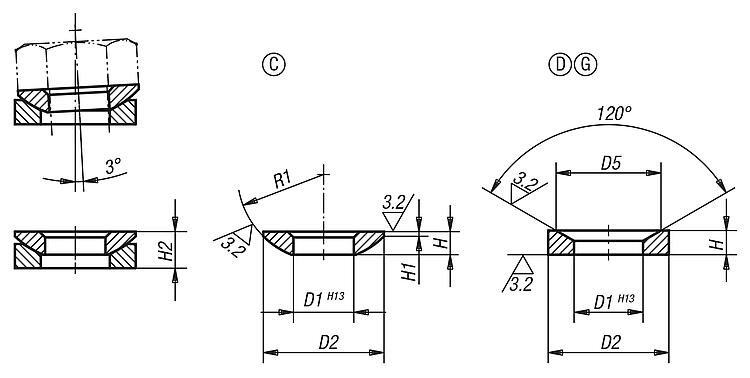

정보:긴 홀은 베벨 와셔 버전 G를 사용해야 함.도면 설명:

타입 C: 원추형 시트
타입 D: 원추형 시트
타입 G: 원추형 시트

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0729 볼 와셔, 원추형 시트 DIN 6319, 버전 10/01

205 kB

커넥팅 부품 표준 개요

872 kB

도면 (전체 요약)

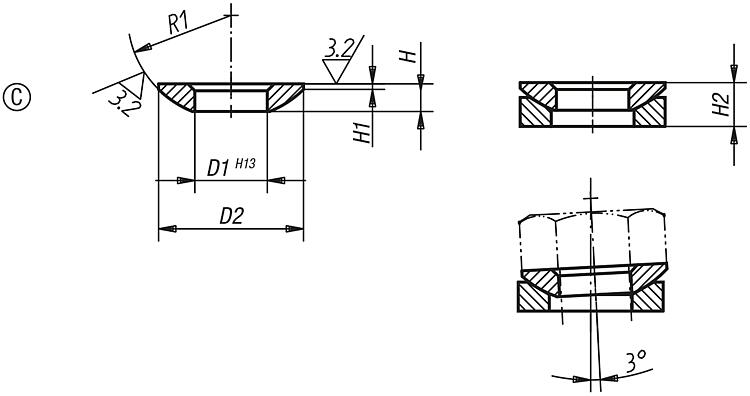

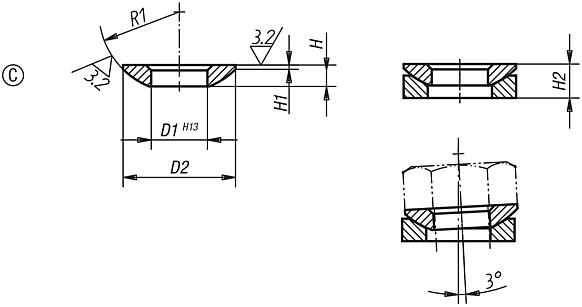

볼 와셔, C형, DIN 6319, 버전 10/01

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	본체 재질	타입	D1	D2	H	H1	R1	부하 max. kN (정적 부하)	가격
K0729.105	경화 스틸	C	5,25	10,5	2	0,4	7,5	6,5	요청 시
K0729.106	경화 스틸	C	6,4	12	2,3	0,7	9	9	요청 시
K0729.108	경화 스틸	C	8,4	17	3,2	0,6	12	17	요청 시
K0729.110	경화 스틸	C	10,5	21	4	0,8	15	26	요청 시
K0729.112	경화 스틸	C	13	24	4,6	1,1	17	38	요청 시
K0729.114	경화 스틸	C	15	28	5	1,2	22	53	요청 시
K0729.116	경화 스틸	C	17	30	5,3	1,3	22	73	요청 시
K0729.120	경화 스틸	C	21	36	6,3	2	27	117	요청 시
K0729.124	경화 스틸	C	25	44	8,2	2,4	32	168	요청 시
K0729.130	경화 스틸	C	31	56	11,2	3,6	41	269	요청 시
K0729.136	경화 스틸	C	37	68	14	4,6	50	394	요청 시
K0729.142	경화 스틸	C	43	78	17	6,5	58	542	요청 시
K0729.148	경화 스틸	C	50	92	21	8	67	714	요청 시
K0729.156	경화 스틸	C	58	103	23	9,5	79	960	요청 시
K0729.164	경화 스틸	C	66	120	27	12	93	1269	요청 시
K0729.0106	스테인레스 스틸	C	6,4	12	2,3	0,7	9	6	요청 시
K0729.0108	스테인레스 스틸	C	8,4	17	3,2	0,6	12	12	요청 시
K0729.0110	스테인레스 스틸	C	10,5	21	4	0,8	15	16	요청 시
K0729.0112	스테인레스 스틸	C	13	24	4,6	1,1	17	24	요청 시
K0729.0116	스테인레스 스틸	C	17	30	5,3	1,3	22	45	요청 시
K0729.0120	스테인레스 스틸	C	21	36	6,3	2	27	71	요청 시
K0729.0124	스테인레스 스틸	C	25	44	8,2	2,4	32	105	요청 시
K0729.0130	스테인레스 스틸	C	31	56	11,2	3,6	41	191	요청 시
K0729.0136	스테인레스 스틸	C	37	68	14	4,6	50	-	요청 시
K0729.0142	스테인레스 스틸	C	43	78	17	6,5	58	-	요청 시
K0729.0148	스테인레스 스틸	C	50	92	21	8	67	-	요청 시

원추형 시트, 타입 D, DIN 6319, 버전 10/01

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	본체 재질	타입	D1	D2	D5	H	H2	부하 max. kN (정적 부하)	가격
K0729.205	경화 스틸	D	6	10,5	9,25	2,1	3,1	6,5	요청 시
K0729.206	경화 스틸	D	7,1	12	11	2,8	4,2	9	요청 시
K0729.208	경화 스틸	D	9,6	17	14,5	3,5	5,6	17	요청 시
K0729.210	경화 스틸	D	12	21	18,5	4,2	6,5	26	요청 시
K0729.212	경화 스틸	D	14,2	24	20	5	8	38	요청 시
K0729.214	경화 스틸	D	16,5	28	24,8	5,6	8,5	53	요청 시
K0729.216	경화 스틸	D	19	30	26	6,2	9,5	73	요청 시
K0729.220	경화 스틸	D	23,2	36	31	7,5	11,7	117	요청 시
K0729.224	경화 스틸	D	28	44	37	9,5	15,2	168	요청 시
K0729.230	경화 스틸	D	35	56	49	12	19,2	269	요청 시
K0729.236	경화 스틸	D	42	68	60	15	23,5	394	요청 시
K0729.242	경화 스틸	D	49	78	70	18	29	542	요청 시
K0729.248	경화 스틸	D	56	92	82	22	35,5	714	요청 시
K0729.256	경화 스틸	D	65	103	92	25	39,7	960	요청 시
K0729.264	경화 스틸	D	75	120	110	30	46,5	1269	요청 시
K0729.0206	스테인레스 스틸	D	7,1	12	11	2,8	4,2	6	요청 시
K0729.0208	스테인레스 스틸	D	9,6	17	14,5	3,5	5,6	12	요청 시
K0729.0210	스테인레스 스틸	D	12	21	18,5	4,2	6,5	16	요청 시
K0729.0212	스테인레스 스틸	D	14,2	24	20	5	8	24	요청 시
K0729.0216	스테인레스 스틸	D	19	30	26	6,2	9,5	45	요청 시
K0729.0220	스테인레스 스틸	D	23,2	36	31	7,5	11,7	71	요청 시
K0729.0224	스테인레스 스틸	D	28	44	37	9,5	15,2	105	요청 시
K0729.0230	스테인레스 스틸	D	35	56	49	12	19,2	191	요청 시
K0729.0236	스테인레스 스틸	D	42	68	60	15	23,5	-	요청 시
K0729.0242	스테인레스 스틸	D	49	78	70	18	29	-	요청 시
K0729.0248	스테인레스 스틸	D	56	92	82	22	35,5	-	요청 시

원추형 시트, 타입 G, D4>D3, DIN 6319, 버전 10/01

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	본체 재질	타입	D1	D2	D5	H	H2	부하 max. kN (정적 부하)	가격
K0729.305	단강	G	6	15	9,25	2,5	3,5	6,5	요청 시
K0729.306	단강	G	7,1	17	11	4	5,4	9	요청 시
K0729.308	단강	G	9,6	24	14,5	5	7,1	17	요청 시
K0729.310	단강	G	12	30	18,5	5	7,3	26	요청 시
K0729.312	단강	G	14,2	36	20	6	9	38	요청 시
K0729.314	단강	G	16,5	40	24,8	6	9,5	53	요청 시
K0729.316	단강	G	19	44	26	7	10,4	73	요청 시
K0729.320	단강	G	23,2	50	31	8	12,2	117	요청 시
K0729.324	단강	G	28	60	37	10	15,7	168	요청 시
K0729.330	단강	G	35	68	49	12	19,7	269	요청 시
K0729.336	단강	G	42	80	60	12	20,3	394	요청 시
K0729.0306	스테인레스 스틸	G	7,1	17	11	4	5,4	6	요청 시
K0729.0308	스테인레스 스틸	G	9,6	24	14,5	5	7,1	12	요청 시
K0729.0310	스테인레스 스틸	G	12	30	18,5	5	7,3	16	요청 시
K0729.0312	스테인레스 스틸	G	14,2	36	20	6	9	24	요청 시
K0729.0316	스테인레스 스틸	G	19	44	26	7	10,4	45	요청 시
K0729.0320	스테인레스 스틸	G	23,2	50	31	8	12,2	71	요청 시
K0729.0324	스테인레스 스틸	G	28	60	37	10	15,7	105	요청 시
K0729.0330	스테인레스 스틸	G	35	68	49	12	19,7	191	요청 시
