설명재질:기본 버전 1.7225,
스테인리스 스틸 버전 1.4305.표면 마무리:스탠다드 버전, 아연 도금 및 청색 피막처리.

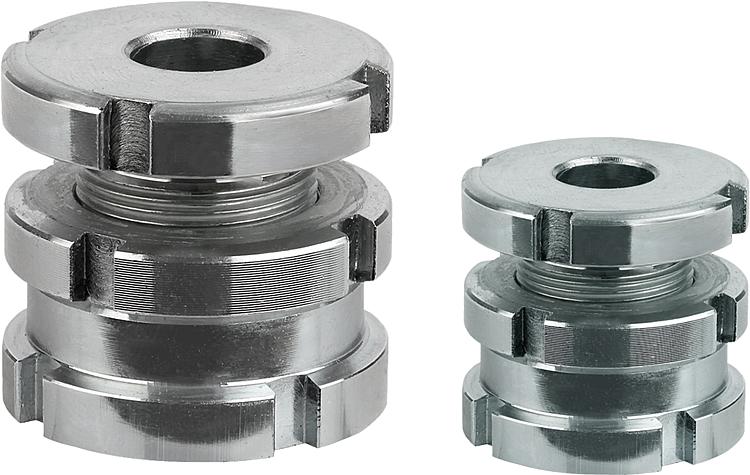

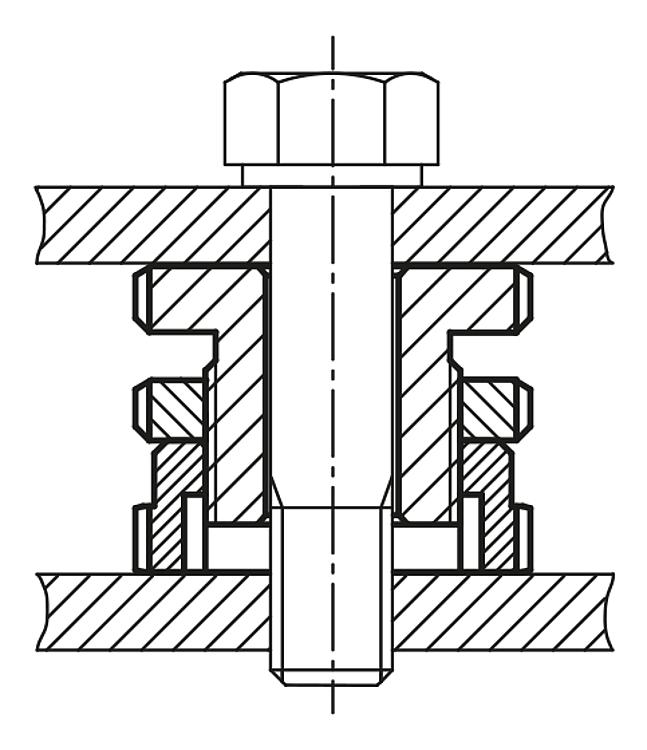

스테인리스 스틸 버전, 블랭크.정보:잠금 너트가 장착된 낮은 버전의 높이 조절볼트는 모터, 어셈블리, 구동 유닛 및 생산라인의 배치 및 설치가 필요한 곳에 이용됨. 레벨 균형 부품의 이점은 높이가 낮은 설계로 되어 있다는 것임. 높이 조절 볼트는 베어링 위치가 여러군데인 경우에도 간편하고 정확하게 배치할 수 있음. 이로써 뒤틀림 없는 설치가 보장됨. 이때 잠금너트는 기존의 설정을 고정시키기 위해 존재함. 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

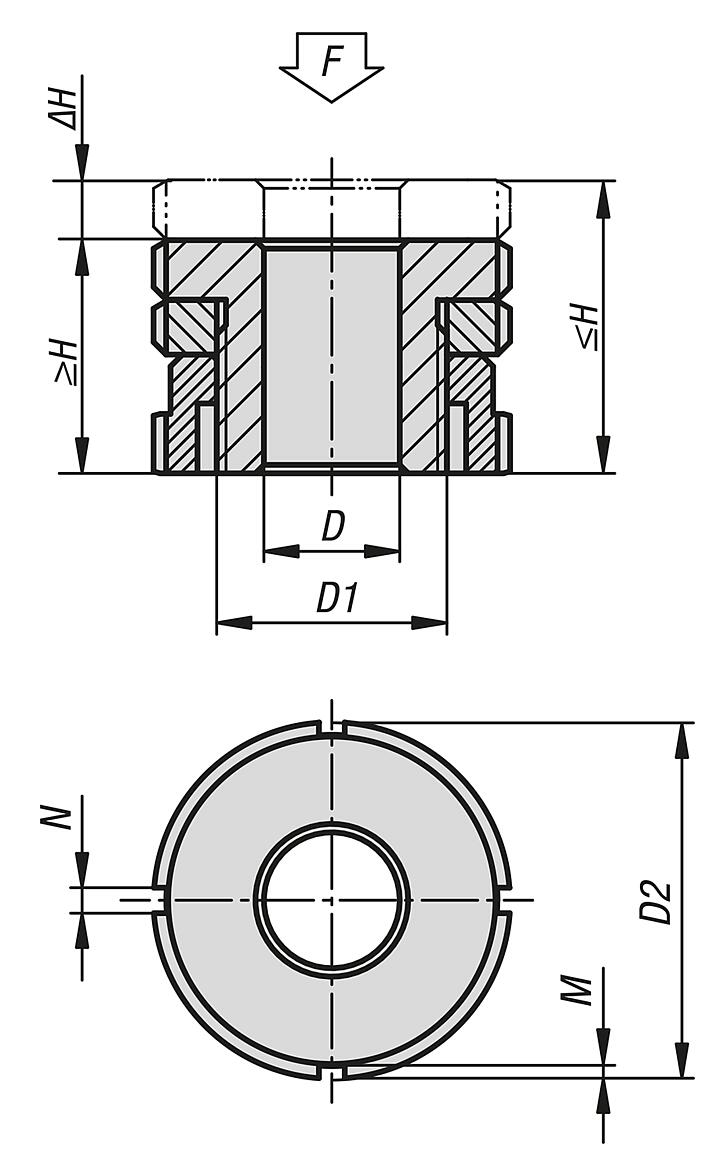

| 주문 번호 | 본체 재질 | D
| 스크류
용
| D1 | D2 | H
min.
| H
max.
| ΔH | N | M | F
kN | F1
kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0097.0404 | 단강 | 4,5 | M4 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 40 | 36 |  | | 요청 시 | | | K0097.0405 | 단강 | 5,5 | M5 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 40 | 33,4 | | | 요청 시 | | | K0097.0406 | 단강 | 6,6 | M6 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 40 | 30,7 | | | 요청 시 | | | K0097.0506 | 단강 | 6,6 | M6 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 65 | 55,7 | | | 요청 시 | | | K0097.0508 | 단강 | 9 | M8 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 65 | 48 | | | 요청 시 | | | K0097.0510 | 단강 | 11 | M10 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 65 | 37,9 | | | 요청 시 | | | K0097.0710 | 단강 | 11 | M10 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 120 | 92,9 | | | 요청 시 | | | K0097.0712 | 단강 | 13,5 | M12 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 120 | 80,4 | | | 요청 시 | | | K0097.0716 | 단강 | 17,5 | M16 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 120 | 45,5 | | | 요청 시 | | | K0097.0916 | 단강 | 17,5 | M16 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 210 | 136 | | | 요청 시 | | | K0097.0920 | 단강 | 22 | M20 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 210 | 90 | | | 요청 시 | | | K0097.0924 | 단강 | 26 | M24 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 210 | 37 | | | 요청 시 | | | K0097.1020 | 단강 | 22 | M20 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 330 | 210 | | | 요청 시 | | | K0097.1024 | 단강 | 26 | M24 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 330 | 157 | | | 요청 시 | | | K0097.1030 | 단강 | 33 | M30 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 330 | 53 | | | 요청 시 | | | K0097.04041 | 스테인레스 스틸 | 4,5 | M4 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 27,1 | 24,14 | | | 요청 시 | | | K0097.04051 | 스테인레스 스틸 | 5,5 | M5 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 27,1 | 22,24 | | | 요청 시 | | | K0097.04061 | 스테인레스 스틸 | 6,6 | M6 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 27,1 | 20,26 | | | 요청 시 | | | K0097.05061 | 스테인레스 스틸 | 6,6 | M6 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 43,4 | 36,56 | | | 요청 시 | | | K0097.05081 | 스테인레스 스틸 | 9 | M8 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 43,4 | 30,86 | | | 요청 시 | | | K0097.05101 | 스테인레스 스틸 | 11 | M10 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 43,4 | 23,41 | | | 요청 시 | | | K0097.07101 | 스테인레스 스틸 | 11 | M10 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 84 | 64,01 | | | 요청 시 | | | K0097.07121 | 스테인레스 스틸 | 13,5 | M12 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 84 | 54,82 | | | 요청 시 | | | K0097.07161 | 스테인레스 스틸 | 17,5 | M16 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 84 | 28,9 | | | 요청 시 | | | K0097.09161 | 스테인레스 스틸 | 17,5 | M16 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 148 | 92,9 | | | 요청 시 | | | K0097.09201 | 스테인레스 스틸 | 22 | M20 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 148 | 59,08 | | | 요청 시 | | | K0097.09241 | 스테인레스 스틸 | 26 | M24 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 148 | 20,3 | | | 요청 시 | | | K0097.10201 | 스테인레스 스틸 | 22 | M20 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 225 | 136,08 | | | 요청 시 | | | K0097.10241 | 스테인레스 스틸 | 26 | M24 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 225 | 97,3 | | | 요청 시 | | | K0097.10301 | 스테인레스 스틸 | 33 | M30 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 225 | 20,6 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
