K2148

볼 와셔 및 오목 와셔 스틸 또는 스테인레스 스틸, DIN 6319와 유사

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 서포트, 로케이팅 및 스토퍼 부품
    - 높이 조절이 가능한 부품
      - 볼 와셔 및 오목 와셔 스틸 또는 스테인레스 스틸, DIN 6319와 유사

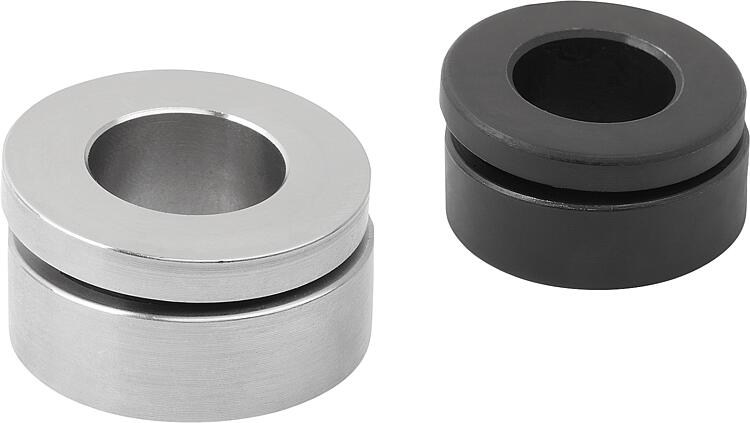

품목 설명/제품 이미지

설명재질:

스틸 또는 스테인레스 스틸 1.4301.

표면 마무리:볼 와셔 스틸 케이스 경화처리, 경화 깊이 최소 0.2 mm.
오목 와셔 스틸 열처리.
정보:볼 와셔 및 오목 와셔가 단단히 연결된 캡티브 유닛을 형성합니다. 간단하고 신속한 조립이 가능합니다.
전장 높이가 개별 부품의 높이보다 높아 DIN 6319에 부합합니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2148 볼 와셔 및 오목 와셔 스틸 또는 스테인레스 스틸, DIN 6319와 유사

170 kB

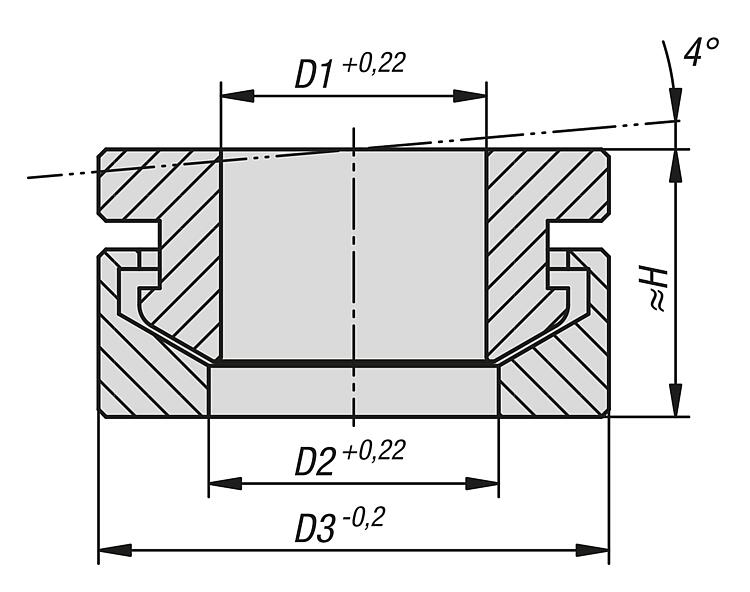

도면

캐드데이터 및 상세 정보

주문 번호	본체 재질	D1	D2	D3	H	G	부하 max. kN (정적 부하)	가격
K2148.061	스틸	6,4	7,4	13	7	M6	9	요청 시
K2148.081	스틸	8,4	9,7	17	8,5	M8	17	요청 시
K2148.101	스틸	10,5	12	21	10,4	M10	26	요청 시
K2148.121	스틸	13	14,2	25	13,1	M12	38	요청 시
K2148.161	스틸	17	19,7	32	17	M16	73	요청 시
K2148.201	스틸	21	24,6	40	20,3	M20	117	요청 시
K2148.241	스틸	25	29,4	48	24,8	M24	168	요청 시
K2148.301	스틸	31	36,9	60	31,5	M30	269	요청 시
K2148.062	스테인레스 스틸 A2	6,4	7,4	13	7	M6	6	요청 시
K2148.082	스테인레스 스틸 A2	8,4	9,7	17	8,5	M8	12	요청 시
K2148.102	스테인레스 스틸 A2	10,5	12	21	10,4	M10	16	요청 시
K2148.122	스테인레스 스틸 A2	13	14,2	25	13,1	M12	24	요청 시
K2148.162	스테인레스 스틸 A2	17	19,7	32	17	M16	45	요청 시
K2148.202	스테인레스 스틸 A2	21	24,6	40	20,3	M20	71	요청 시
K2148.242	스테인레스 스틸 A2	25	29,4	48	24,8	M24	105	요청 시
K2148.302	스테인레스 스틸 A2	31	36,9	60	31,5	M30	191	요청 시
