K1038

볼트 커넥터 세트 B타입

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 프로파일과 프로파일 시스템용 커넥터
      - 볼트 커넥터 세트 B타입

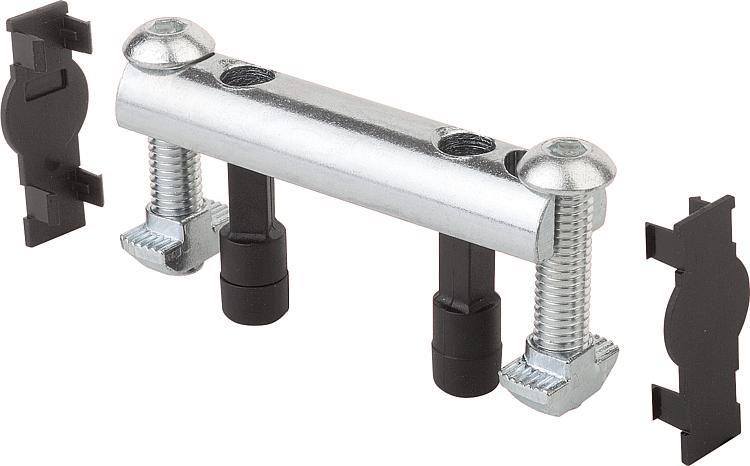

품목 설명/제품 이미지

설명재질:스틸 볼트, 스크류 및 해머 너트
풀리아미드 센터링 핀 및 커버캡, 유리섬유강화
표면 마무리:볼트, 스크류 및 해머 너트 아연도금

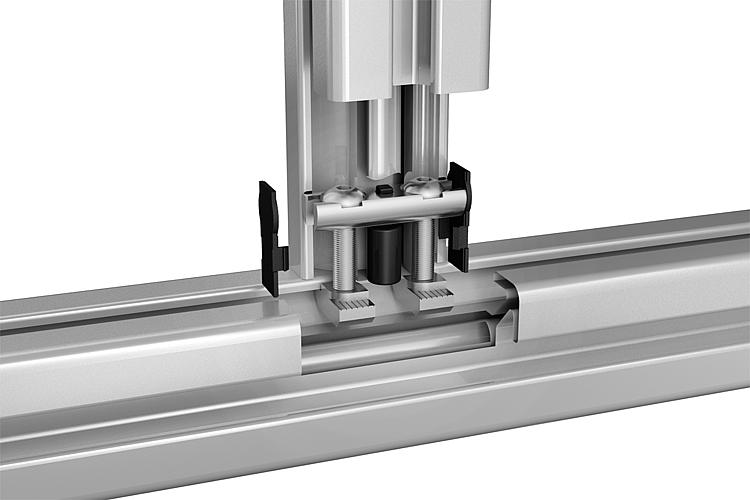

센터링 핀 및 커버캡 검정색정보:연결 세트는 2개의 알루미늄 프로파일을 직각으로 연결하는데 적합합니다. 연결 세트는 프로파일을 자유롭게 포지셔닝할 수 있게 해줍니다. 높은 하중 및 토션력 흡수에 적합함.

낮은 작업 비용. 연결 세트는 한쪽 면에만 Ø17mm의 보어처리가 필요합니다.
연결 세트 K1038.0828은 한쪽 면에만 Ø11mm의 보어처리가 필요합니다특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1038 볼트 커넥터 세트 B타입

317 kB

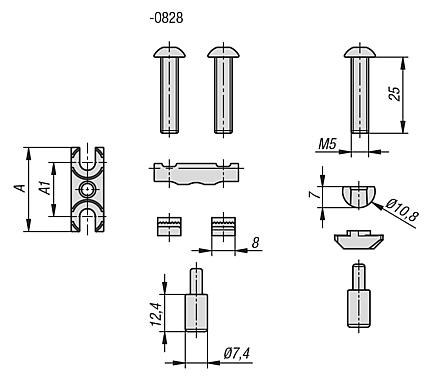

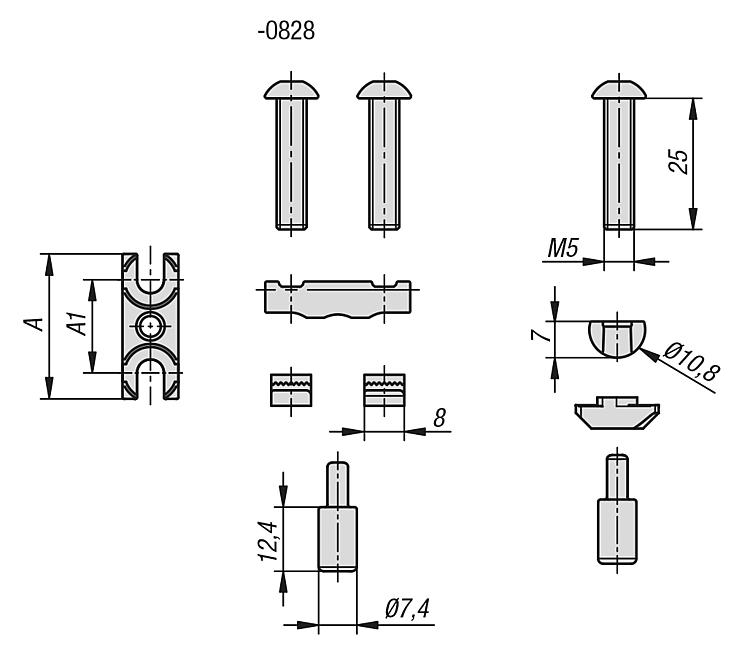

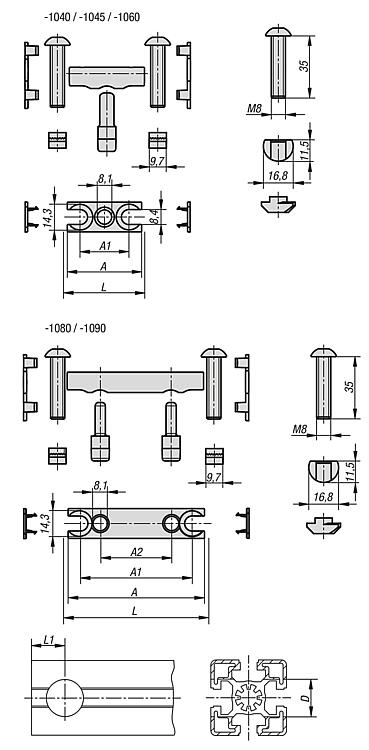

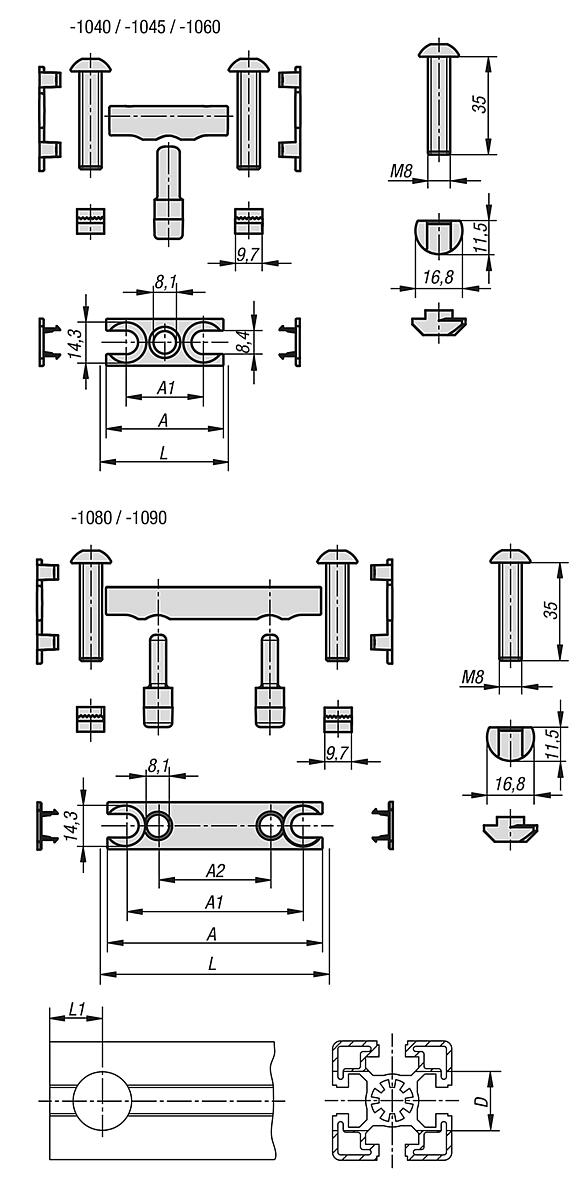

도면

캐드데이터 및 상세 정보

주문 번호	타입	슬롯 너비	A	A1	A2	D	L	L1	가격
K1038.0828	B	8	28	18	-	11	-	18	요청 시
K1038.1040	B	10	37	23	-	17	40	22,5	요청 시
K1038.1045	B	10	42	28	-	17	45	22,5	요청 시
K1038.1060	B	10	57	43	-	17	60	22,5	요청 시
K1038.1080	B	10	77	63	40	17	80	22,5	요청 시
K1038.1090	B	10	87	73	45	17	90	22,5	요청 시
