K0683

팜 그립, 퀵 클램핑 기능, 회주철

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 그립 및 노브
    - 팜 그립, 퀵 클램핑 기능, 회주철

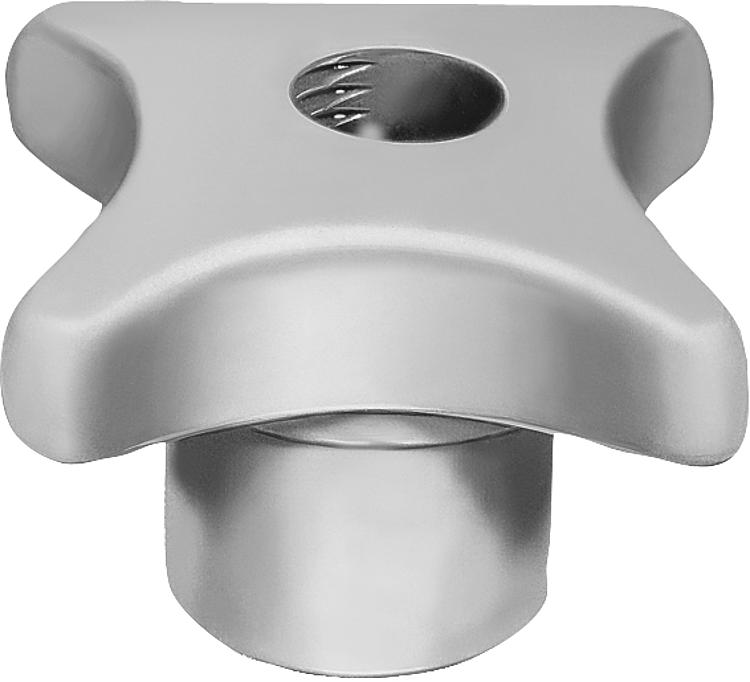

품목 설명/제품 이미지

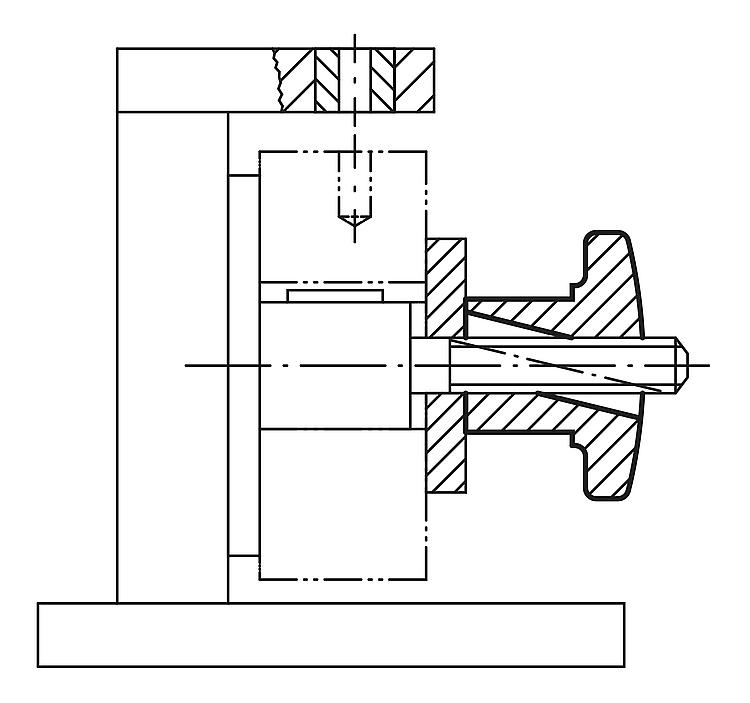

설명재질:회주철 GJL 300.표면 마무리:소프트 연마.정보:퀵 클램핑 기능이 있는 팜 그립은 큰 고정력이 필요하지 않은 모든 장치에서 이용됩니다. 이 기능은 1/2 나사산을 통해 작동됩니다.도면 설명:

X: 나사 볼트는 높이 "H" 보다 몇 mm정도 길어야 합니다.

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0683 팜 그립, 퀵 클램핑 기능, 회주철

229 kB

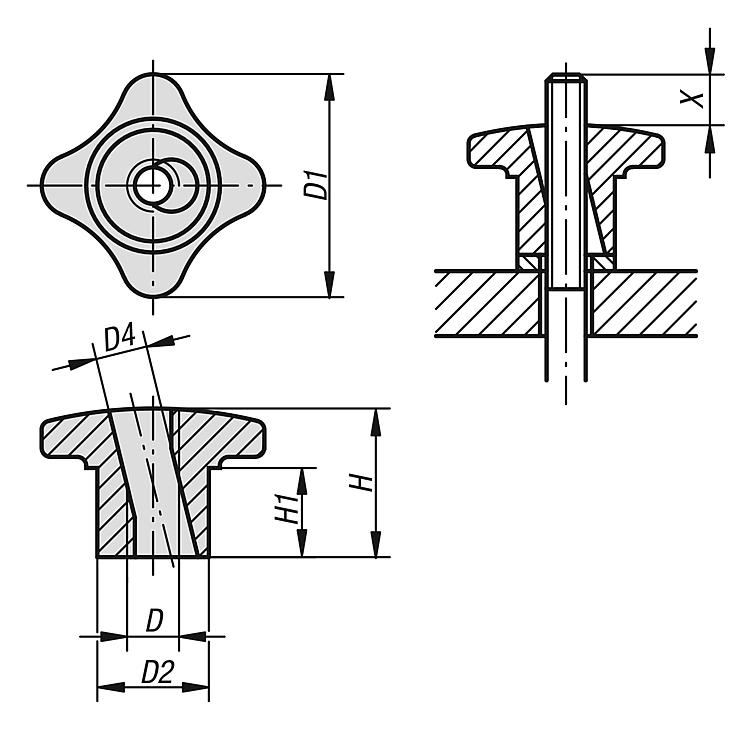

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	D2	D4	H	H1	가격
K0683.06	M6	30	15	7	20	10	요청 시
K0683.08	M8	40	18	9,4	25	14	요청 시
K0683.10	M10	50	21	11,3	30	16	요청 시
K0683.12	M12	60	26	13,1	35	19	요청 시
K0683.14	M14	70	30	15,6	40	22	요청 시
K0683.16	M16	80	34	17,6	45	25	요청 시
