안전 기능이 있는 플라스틱 별 모양 그립, 암나사 포함

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 그립 및 노브
    - 안전 기능이 있는 플라스틱 별 모양 그립
      - 안전 기능이 있는 플라스틱 별 모양 그립, 암나사 포함

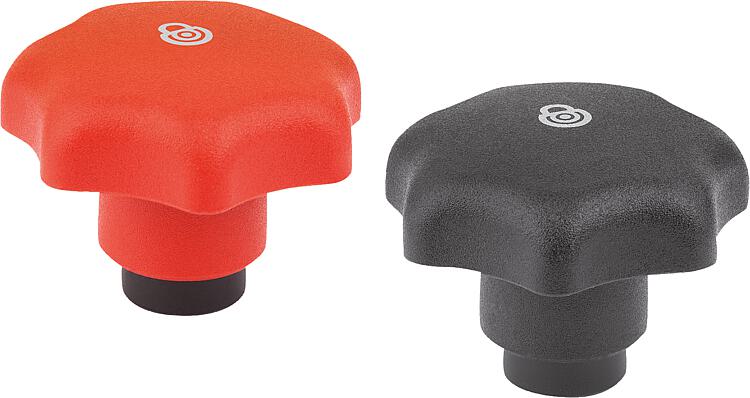

품목 설명/제품 이미지

설명제품 설명:안전 기능이 있는 별 모양 그립이 의도하지 않은 열림 또는 닫힘에 의한 클램핑 위치 변경을 방지합니다.
초기 상태에서는 그립을 자유롭게 회전할 수 있으며 클램핑 위치에 연결되지 않습니다. 그립을 눌러야 톱니가 결합되고 클램프를 풀거나 조일 수 있습니다.
그립에서 손을 뗀 직 후 스프링에 의해 리셋됩니다.재질:강화 열가소성 수지로 만든 별 모양 그립 및 인써트.
스틸 또는 스테인레스 스틸 부시.표면 마무리:스틸, 청색 피막처리.
스테인레스 스틸, 블랭크.장점:의도하지 않은 열림 또는 닫힘을 방지합니다.요청 시:특수 설계 버전.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1811_IG 안전 기능이 있는 플라스틱 별 모양 그립, 암나사 포함

259 kB

도면

캐드데이터 및 상세 정보

주문 번호	나사 종류	본체 색상	구성품 재질	크기	D	D1	D2	D8	H	H1	H4	T	톱니 수	가격
K1811.32041	암나사	검정 RAL 9005	스틸	1	M4	32	10	14	25	5	22,1	6	12	요청 시
K1811.32051	암나사	검정 RAL 9005	스틸	1	M5	32	10	14	25	5	22,1	6	12	요청 시
K1811.40051	암나사	검정 RAL 9005	스틸	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	요청 시
K1811.40061	암나사	검정 RAL 9005	스틸	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.40081	암나사	검정 RAL 9005	스틸	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.50081	암나사	검정 RAL 9005	스틸	3	M8	50	17	22	41,9	10	37,1	12	12	요청 시
K1811.50101	암나사	검정 RAL 9005	스틸	3	M10	50	17	22	41,9	10	37,1	12	12	요청 시
K1811.320484	암나사	신호등 빨강 RAL 3020	스틸	1	M4	32	10	14	25	5	22,1	6	12	요청 시
K1811.320584	암나사	신호등 빨강 RAL 3020	스틸	1	M5	32	10	14	25	5	22,1	6	12	요청 시
K1811.400584	암나사	신호등 빨강 RAL 3020	스틸	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	요청 시
K1811.400684	암나사	신호등 빨강 RAL 3020	스틸	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.400884	암나사	신호등 빨강 RAL 3020	스틸	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.500884	암나사	신호등 빨강 RAL 3020	스틸	3	M8	50	17	22	41,9	10	37,1	12	12	요청 시
K1811.501084	암나사	신호등 빨강 RAL 3020	스틸	3	M10	50	17	22	41,9	10	37,1	12	12	요청 시
K1811.132041	암나사	검정 RAL 9005	스테인리스 스틸	1	M4	32	10	14	25	5	22,1	6	12	요청 시
K1811.132051	암나사	검정 RAL 9005	스테인리스 스틸	1	M5	32	10	14	25	5	22,1	6	12	요청 시
K1811.140051	암나사	검정 RAL 9005	스테인리스 스틸	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	요청 시
K1811.140061	암나사	검정 RAL 9005	스테인리스 스틸	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.140081	암나사	검정 RAL 9005	스테인리스 스틸	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.150081	암나사	검정 RAL 9005	스테인리스 스틸	3	M8	50	17	22	41,9	10	37,1	12	12	요청 시
K1811.150101	암나사	검정 RAL 9005	스테인리스 스틸	3	M10	50	17	22	41,9	10	37,1	12	12	요청 시
K1811.1320484	암나사	신호등 빨강 RAL 3020	스테인리스 스틸	1	M4	32	10	14	25	5	22,1	6	12	요청 시
K1811.1320584	암나사	신호등 빨강 RAL 3020	스테인리스 스틸	1	M5	32	10	14	25	5	22,1	6	12	요청 시
K1811.1400584	암나사	신호등 빨강 RAL 3020	스테인리스 스틸	2	M5	40	13,5	18	30,5	5,5	26,6	7,5	12	요청 시
K1811.1400684	암나사	신호등 빨강 RAL 3020	스테인리스 스틸	2	M6	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.1400884	암나사	신호등 빨강 RAL 3020	스테인리스 스틸	2	M8	40	13,5	18	30,5	5,5	26,6	9	12	요청 시
K1811.1500884	암나사	신호등 빨강 RAL 3020	스테인리스 스틸	3	M8	50	17	22	41,9	10	37,1	12	12	요청 시
K1811.1501084	암나사	신호등 빨강 RAL 3020	스테인리스 스틸	3	M10	50	17	22	41,9	10	37,1	12	12	요청 시
