UNILOCK 5축 기본 모듈, 이중 클램핑 시스템 크기 50mm
 K1118

UNILOCK 5축 기본 모듈, 이중 클램핑 시스템 크기 50mm

 뒤로

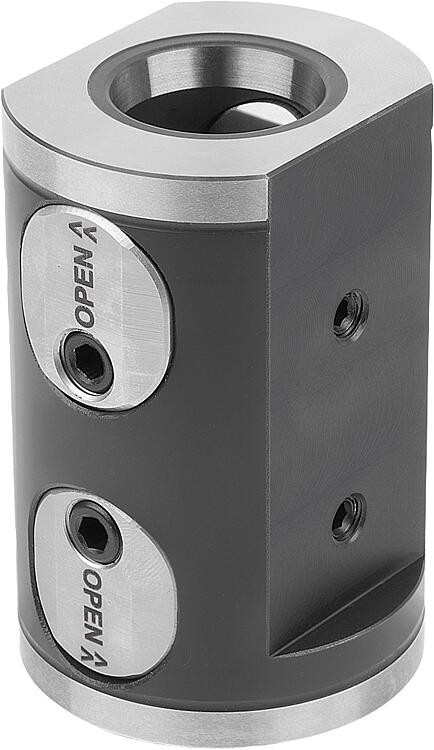

품목 설명/제품 이미지
설명재질:단강.표면 마무리:기본 몸체, 산화처리.

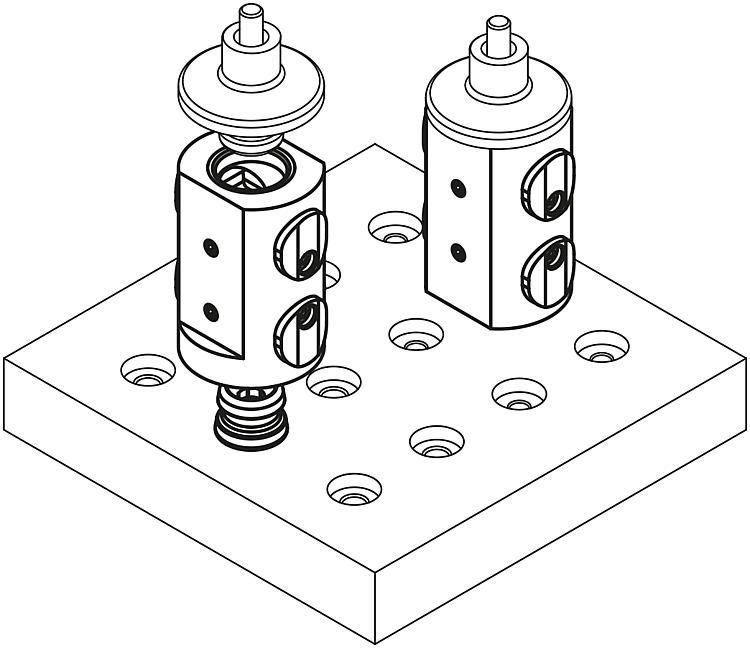

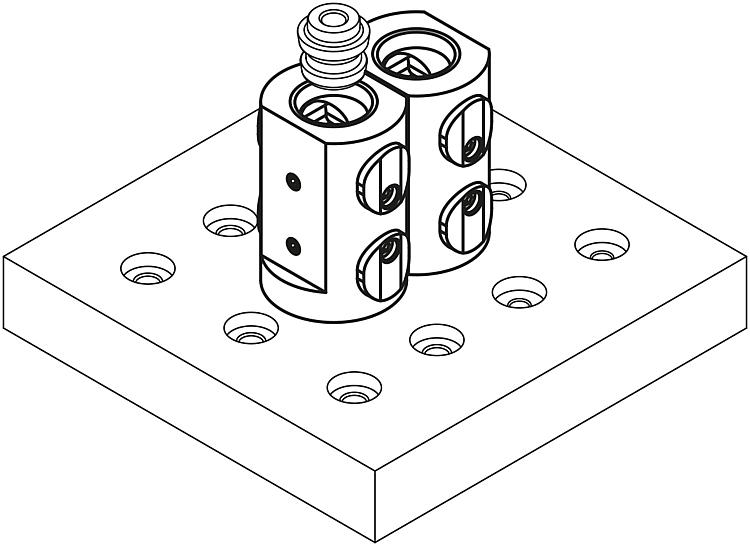

기능면, 경화 처리 및 연마.정보:UNILOCK 5축 베이스 모듈의 이중 클램핑 장치는 홀 그리드 시스템이 있는 기계 테이블이나 T 슬롯 모델의 기계 테이블과 그리드 판 위에서 직접 조절할 수 있습니다.

베이직 모듈은 좁은 형태로 제작되어 있어 40mm 이상의 격자 간격으로 고정할 수 있습니다.

UNILOCK 클램핑 핀을 M8, M10 고정 나사와 결합하면 다음과 같은 클램핑 파워가 형성됩니다:
- 클램핑 파워(M8) 15,000 N
- 클램핑 파워(M10) 25,000 N
소켓 헤드 스크류 DIN EN ISO 4762 -12.9 사용 시 클램핑 파워

클램핑 핀은 반드시 클램핑 모듈에 교체 유닛을 조립한 상태로 고정해야 합니다.
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
데이터 시트 K1118 UNILOCK 5축 기본 모듈, 이중 클램핑 시스템 크기 50mm 366 kB
5축 모듈 클램핑 시스템 50 기술 정보 112 kB

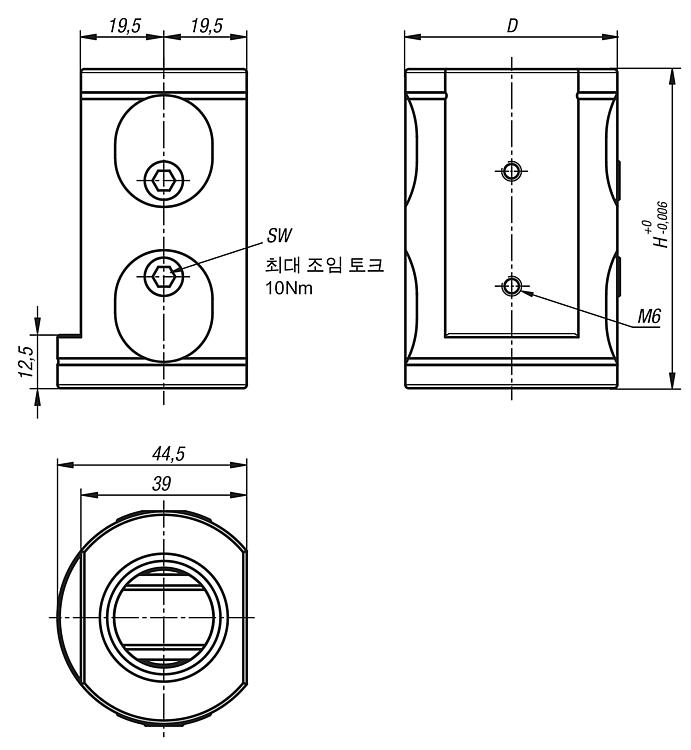

도면

UNILOCK 5축 기본 모듈, 이중 클램핑 시스템 크기 50mm

캐드데이터 및 상세 정보
주문 번호DH

SW견인력
kN		조임 토크
max. Nm		CAD액세서리가격주문
K1118.000750507541010 요청 시
