K1121

UNILOCK 클램핑 나사 시스템 크기 50mm

뒤로

제품
- 클램핑 기술
  - 제로점 클램핑 기술
    - 5축 모듈 클램핑 시스템 50
      - UNILOCK 클램핑 나사 시스템 크기 50mm

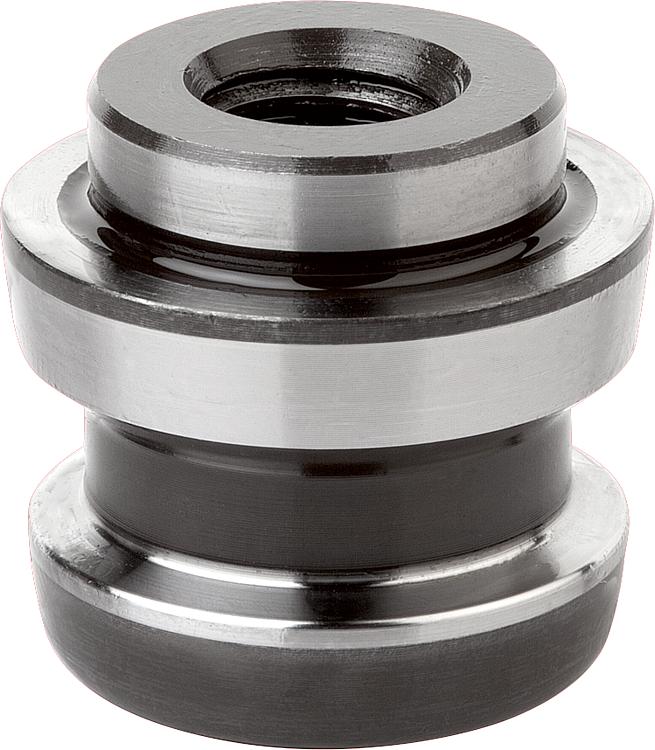

품목 설명/제품 이미지

설명재질:경화 스틸.표면 마무리:기본 몸체, 산화처리.

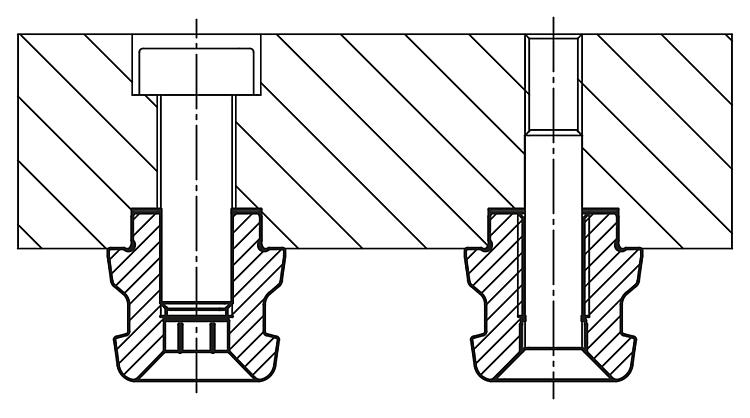

기능면, 경화 처리 및 연마.정보:UNILOCK 클램핑 볼트는 공작물과 지그 클램핑 및 포지셔닝에 적합합니다. 클램핑 볼트는 교체 부품으로 나사 체결되며 각종 기본 모듈에 어댑테이션할 수 있습니다.

UNILOCK 클램핑 핀을 M8, M10 고정 나사와 결합하면 다음과 같은 클램핑 파워가 형성됩니다:
- 클램핑 파워(M8) 15,000 N
- 클램핑 파워(M10) 25,000 N
소켓 헤드 스크류 DIN EN ISO 4762 -12.9 사용 시 클램핑 파워.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1121 UNILOCK 클램핑 나사 시스템 크기 50mm

316 kB

볼 로크 부시 5축 모듈 클램핑 시스템 50

1,7 MB

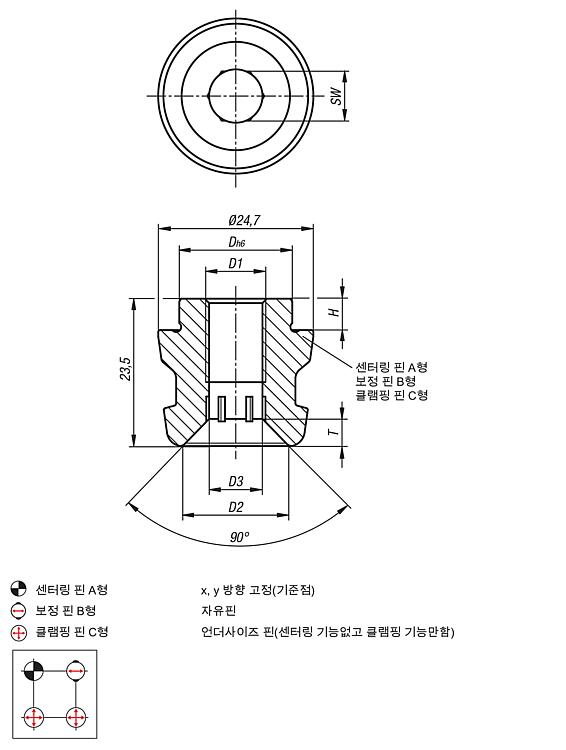

도면

캐드데이터 및 상세 정보

주문 번호	타입	D1	D	D2	D3	H	T	SW	가격
K1121.125180510	A	M10	18	16,5	9	5	5	8	요청 시
K1121.225180510	B	M10	18	16,5	9	5	5	8	요청 시
K1121.325180510	C	M10	18	16,5	9	5	5	8	요청 시
