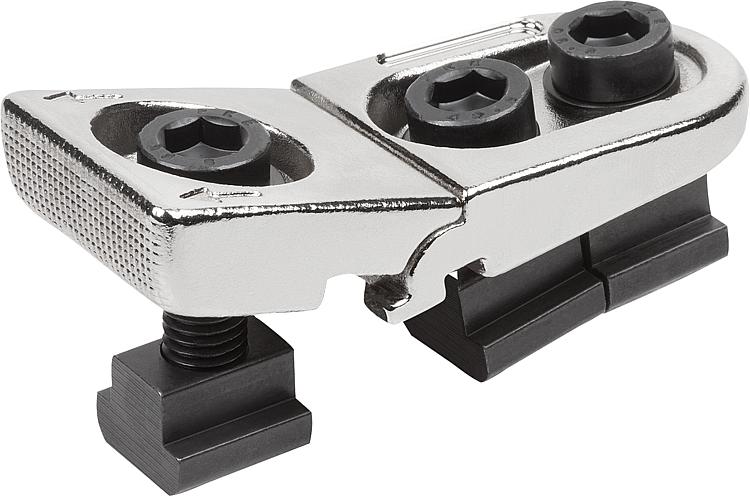

Flat clamp
T-슬롯용
스틸
경화 처리 및 니켈 도금 처리
- 하향 압력식 공작물 클램핑
- 평평한 공작물에 적합
- 스테인레스 스틸 부품 경화 처리
판매 단위
₩187,606 / 개
부가세 별도
재고 현황은 실시간으로 반영됩니다.
Added to your shopping cart

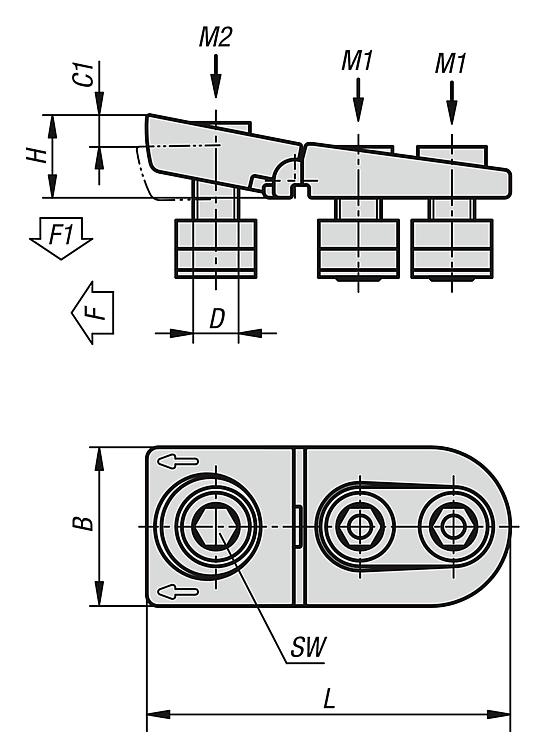

B=너비
44
BN=슬롯 너비
14
D=나사
M12
H=높이
25
L=길이
112
C1
8
F
kN
15
F1
kN
7,5
Item
Flat clamp
SW
10
구성품 재질
스틸
모델 1
T-슬롯용
본체 재질
스틸
조임 토크
M1
Nm
65
조임 토크
M2
Nm
52
표면
구성품
검정 산화 마무리
표면
기본 몸체
경화 처리 및 니켈 도금 처리
설명
재료
클램핑 장치(전면), 스틸 1.7225.
고정 요소(후면), 스틸 1.0503.
고정 요소(후면), 스틸 1.0503.
표면 마무리
경화 및 니켈 도금.
소켓 헤드 스크류 및 슬롯 너트, 검정 산화처리.
소켓 헤드 스크류 및 슬롯 너트, 검정 산화처리.
정보
T-슬롯용 플랫 클램프를 이용하면 특히 낮은 공작물을 클램핑할 수 있습니다. 풀 다운력은 추가로 공작물을 기계 테이블에 압착합니다.
용도

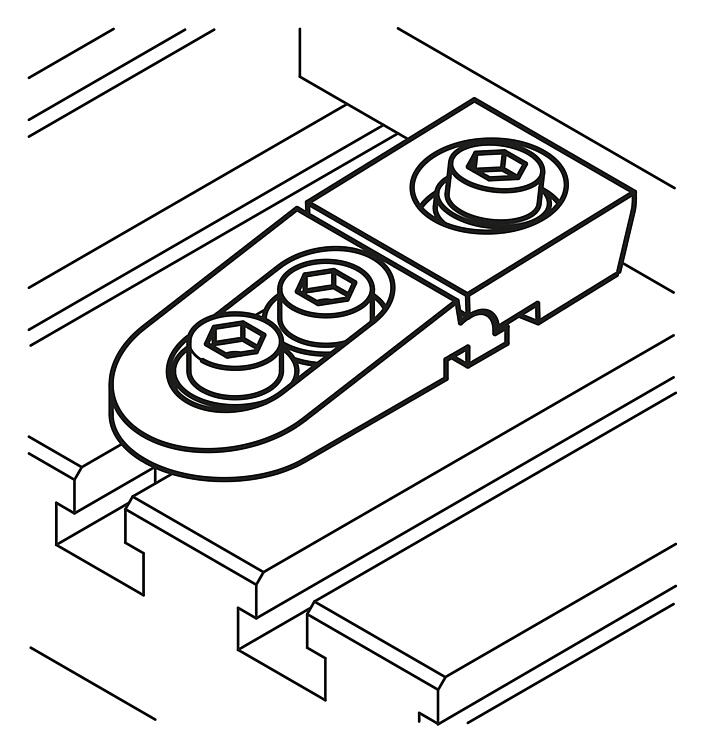

1. 플랫 클램프를 기계 테이블의 T-슬롯 안으로 공작물까지 삽입하십시오.
2. 토크 값에 따라 고정 나사(지지 부품)를 조이십시오.
3. 클램핑 나사(고정 부품)를 조이면 공작물이 고정됩니다.
2. 토크 값에 따라 고정 나사(지지 부품)를 조이십시오.
3. 클램핑 나사(고정 부품)를 조이면 공작물이 고정됩니다.
